Измеритель ТРЦ 02 Универсал +

Документация:
Паспорт(13.18 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Измеритель-регулятор ТРЦ 02 Универсал + относится к аппаратуре, которая предназначается для измерений и контроля температуры. Принцип работы устройства основан на возможности преобразования и последующей обработки входного сигнала, поступаемого от термопреобразователя электрического сопротивления или от термоэлектрического преобразователя, или от унифицированных датчиков с последующей выдачей обработанных результатов.

Принцип работы

Измеритель-регулятор ТРЦ 02 Универсал + основана на выполнении измерения электрического сопротивления термопреобразователя, напряжения термоэлектрического преобразователя или силы тока проходящего через внутреннее сопротивление прибора. Впоследствии полученный аналоговый сигнал будет обработан центральным процессором и преобразован в цифровую форму. Этот цифровой сигнал отображается на цифровом дисплее, и сравнивается с установленными граничными параметрами, по отношению к которым и будет выполняться регулирование контролируемых прибором внешних параметров технологического процесса.

Предназначение нашего механизма

Благодаря этому прибору можно выполнять контролирующее действие или занятие регулированием температурного значения в любом по функциям технологическом процессе в самой разнообразной отрасли. Предложенное устройство имеет возможность подключения к компьютеру для детального анализа с помощью специального софта проводимых измерений.

Конструкция

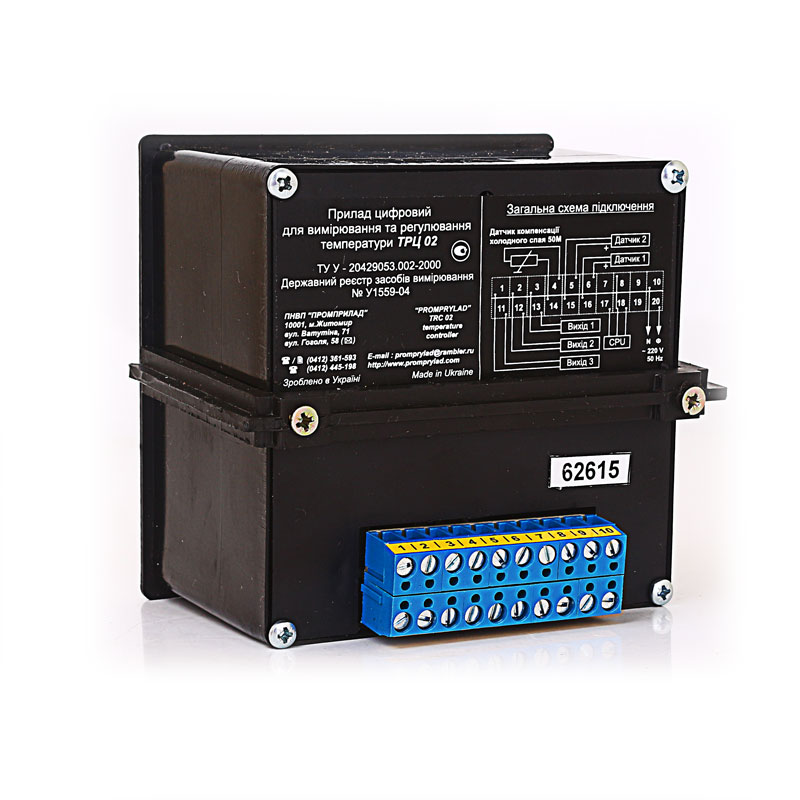

Основные элементы принципиальной электрической схемы устройства располагаются на нескольких печатных платах, которые расположены в корпусе из токонепроводящего материала. Предложенное устройство встраивается в специальный проем щита и монтируется с помощью монтажной скобы и винтов. На лицевой панели ТРЦ размещены светодиодные индикаторы, функциональные кнопки управления и цифровой дисплей. Тыльная сторона корпуса используется для установки клемной коробки, обеспечивающей коммутацию первичных преобразователей, объектов регулирования и линий электропитания.

Характеристики

Класс точности:

1%

Каналы для измерений и регулирования:

1 или 2

Дискретность измерения:

1/0,1

Количество вариаций таймера:

6

Временной диапазон работы таймера:

от 1 до 9999 мин.

Дискретность установки времени:

1 мин.

Работая как таймер, наш регулятор имеет дискретность по временному отсчету:

0,1 сек / 0,1 мин / 0,1 час

Коммутация с любым ПК:

RS485

Номинальное напряжение питания:

150-242В

Ток регулирования:

-реле:

-оптосемистор:



Аналоговые выходы:

0-5мА;

0-20мА;

4-20мА;

0-10В

Потребляемая мощность (стандартная работа):

До 5Вт

Габариты:

96х96х75мм

Вырез щита:

91х91мм

Масса прибора:

400 грамм

Комплектация

  • устройство ТРЦ 02;
  • технический паспорт;
  • скобы и винты крепления;
  • уплотнители;
  • RC-фильтры;
  • датчик ТСМ-50;
  • упаковочная тара.
