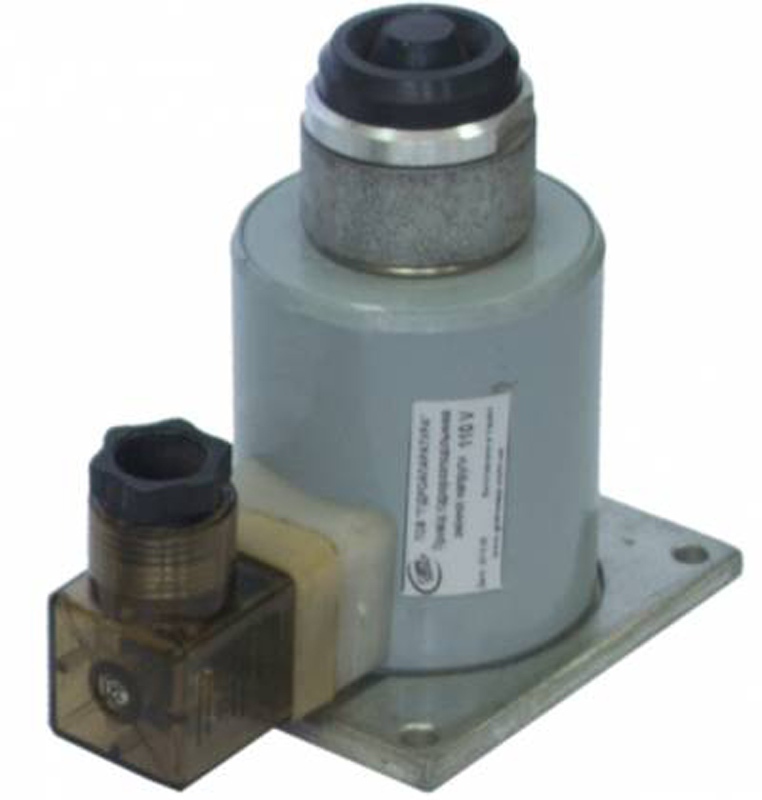

Привод гидрораспределителя РЕ 10.3… УХЛ2 с разъемом «Автомобильный»
Описание
Электромагнитный привод РЕ-10.3 с разъемом "Автомобильный" , которым комплектуется гидравлический распределитель, с установленным на нём электрическим разъёмом, выполненным по принципу "автомобильного".
Назначение
РЕ 10.3… УХЛ2 предназначен для управления золотником в соответствии с подаваемым электрическим сигналом, поступающим на катушку устройства.
Устройство и работа
Привод производится в цилиндрическом корпусе из металла. Присоединение к распределителю производится встык с фиксацией при помощи 4 винтов. Полный ход якоря составляет 7 мм.
Характеристики
|
Рабочее напряжение, постоянный ток , В |
12, 24, 48, 110, 220 |
|
Номинальное тяговое усилие, Н , не менее |
120 |
|
Ход якоря рабочий, мм |
3,2 |
|
Ход якоря полный, мм |
7 |
|
Потребляемая мощность, Вт |
45 |
|
Масса, кг |
1,45 |
