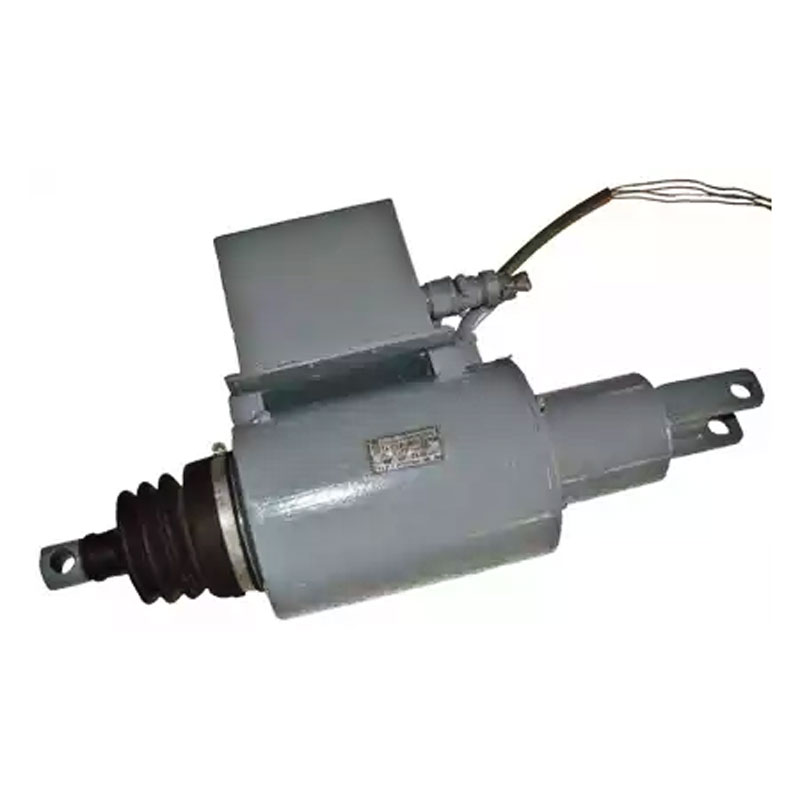

Толкатели ТЭМ-30, ТЭМ-50, ТЭМ-80

Толкатель электромагнитный ТЭМ это гидравлически настроенные устройства, используемые в качестве привода пружинного тормоза колодочного типа, устанавливаемого в подъемно-транспортных установках и машинах. Предложенный тип толкателей может устанавливаться взамен электрогидравлических толкателей серии ТЭ.

Особенности толкателей ТЭМ

Толкатель ТЭМ-30, толкатель ТЭМ-50, толкатель ТЭМ-80 включают в свою конструкцию следующие основные узлы: модуль управления и электромагнит постоянного тока. Модуль управления может располагаться как непосредственно на корпусе толкателя, так и выноситься на расстояние до 50 метров и крепиться на корпусе оборудования, с которым работает толкатель. Коммутация между магнитом и управляющим модулем осуществляется при помощи специального кабеля. Для питания электромагнита может использоваться сеть с постоянным током и величиной напряжения от 220 В до 400 В.

Конструкция толкателя и принцип его работы позволяют выдерживать, в критических режимах, тяговое усилие, превышающее на 20% номинальное значение. Используемые в электронном блоке элементы владеют 3-кратным запасом по своим электрическим параметрам и могут выдерживать существенные перегрузки. Катушка электромагнита построена с использованием проводов, которые могут выдерживать нагревание до 2000С, а использование пропитки компаундом гарантирует оптимальный отвод тепла, влаго- и виброустойчивость прибора.

Принцип функционирования толкателя

По своему эксплуатационному режиму толкатели относятся к исполнительным системам мгновенного реагирования.

При поступлении рабочего напряжения на катушку толкателя, его блоком управления генерируется форсировочный импульс, посредством которого обеспечивается требуемое тяговое усилие для того, чтобы переместить шток в верхнюю точку, преодолев внешнюю нагрузку. Посредством этого процесса осуществляется растормаживание толкателя, и он будет находиться в таком положении, пока подается напряжение.

При отключении напряжения, под воздействием обратной пружины тормоза и веса якоря происходит возврат в начальное положение. Обслуживаемый толкателем механизм возвращается в исходное положение, а при повторной подаче напряжения рабочий цикл толкателя повторится.

Характеристика у выбранного толкателя

ТЭМ-80

ТЭМ-50

ТЭМ-30

Величина толкающего усилия, кг

80…90

50…60

30…50

Величина хода штока, см

5-6.5

4.5-5.5

3-5

Продолжительность подъема штока на тормозе, сек:

0.55

0.4

0.25

Продолжительность возврата штока в исходное положение, сек:

0.4

0.35

Показатель мощности в режиме форсирования / рабочая, Вт:

1500/90

1050/55

900/35

Питающая сеть, В:

380 или 440

220

Количество циклов в час:

300…600

720

Вес толкателя, кг:

35

24

18
