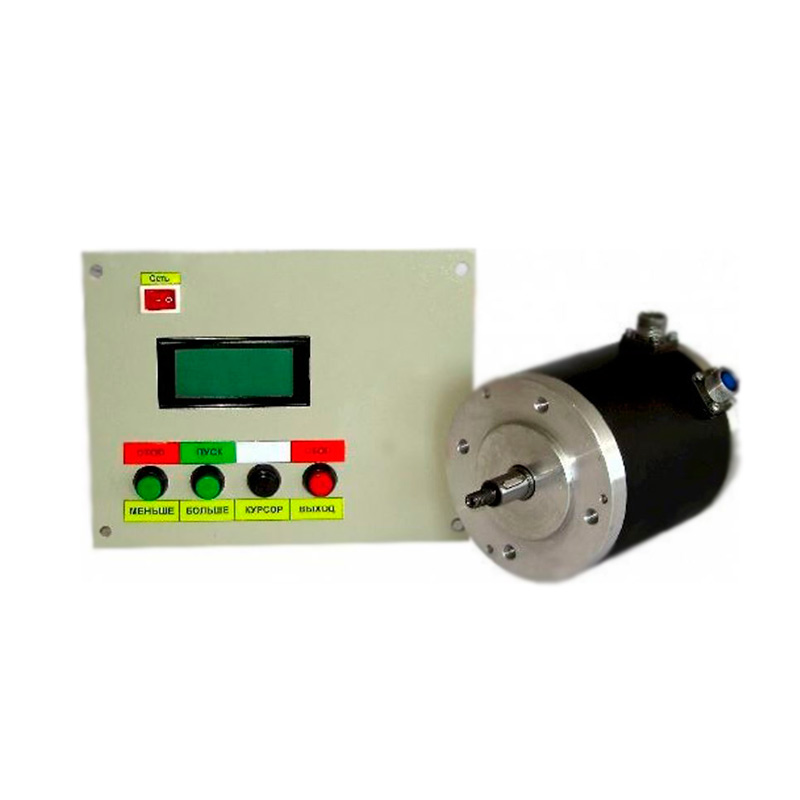

Привод электрический вентильный РМ-108-250М

Документация:
Паспорт(2.63 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Привод электрический вентильный РМ-108-250М предназначен для работы в составе привода медогонки.

Устройство и принцип действия

Электропривод работает в 2-х режимах работы: автоматическом и ручном. Выбор между режимами работы осуществляется с помощью кнопок на передней панели блока управления.

Ручной режим работы вентильного электропривода характеризуется его длительной работой с заданной частотой вращения. Частоту вращения электродвигателя можно изменять в диапазоне 300…1200 об/мин с дискретностью 10 об/мин в процессе или перед началом работы.

В автоматическом режиме задание частоты вращения и время работы осуществляется автоматически по заданной программе движения.

Программа движения состоит из пяти участков, следующих друг за другом. После окончания последнего участка работы электропривода двигатель отключается автоматически.

Пользователь может задавать длительность работы электродвигателя и частоту вращения вала двигателя на каждом участке. Максимальная длительность работы привода на каждом участке 60,0 мин. Дискретность задания длительности работы привода 30 секунд. Частота вращения вала двигателя задается в диапазоне 300…1200 об/мин с дискретностью 10 об/мин.

Эксплуатация

Электропривод РМ-108-250М предназначен для эксплуатации в следующих условиях:

  • в части воздействия климатических факторов внешней среды исполнения УХЛ категории «3.1 по ГОСТ 15150, при этом:
  • диапазон температур при эксплуатации от 0 до +40°С;
  • диапазон температур при транспортировании от -40 до +60°С;
  • высота над уровнем моря не более 1000 м;
  • относительная влажность до 80% при 20°С;
  • окружающая среда невзрывоопасная, не содержащая газов и паров, вредных для изоляции, не насыщенная токопроводящей пылью.

Характеристики

Технические характеристики
Параметры Значение
Номинальное напряжение питания, В ~220В +10%/-20%,
Номинальная мощность, Вт. 250
Номинальный момент, Нм 2,5
Номинальная частота вращения, min-1 1000
Максимальная частота вращения, min-1 1200
Диапазон регулирования 1:4
Максимальный момент, Нм 5
Масса двигателя кг, не более 4,5
Способ охлаждения ICO040
Степень защиты электродвигателя IР54
Габариты блока управления, мм 160х154х105
Масса платы преобразователя кг, не более 1,6

Комплектация

В комплект оставки привода РМ-108-250М входит:

  • электродвигатель - 1 шт;
  • преобразователь - 1 шт;
  • кабель питания двигателя длиной 2,5 м - 1 шт;
  • кабель обратной связи двигателя длиной 2,5 м - 1 шт;
  • кабель питания преобразователя длиной 2,2 м - 1 шт;
  • руководство по эксплуатации - 1 шт.

Электродвигатель имеет фланцевое крепление.
