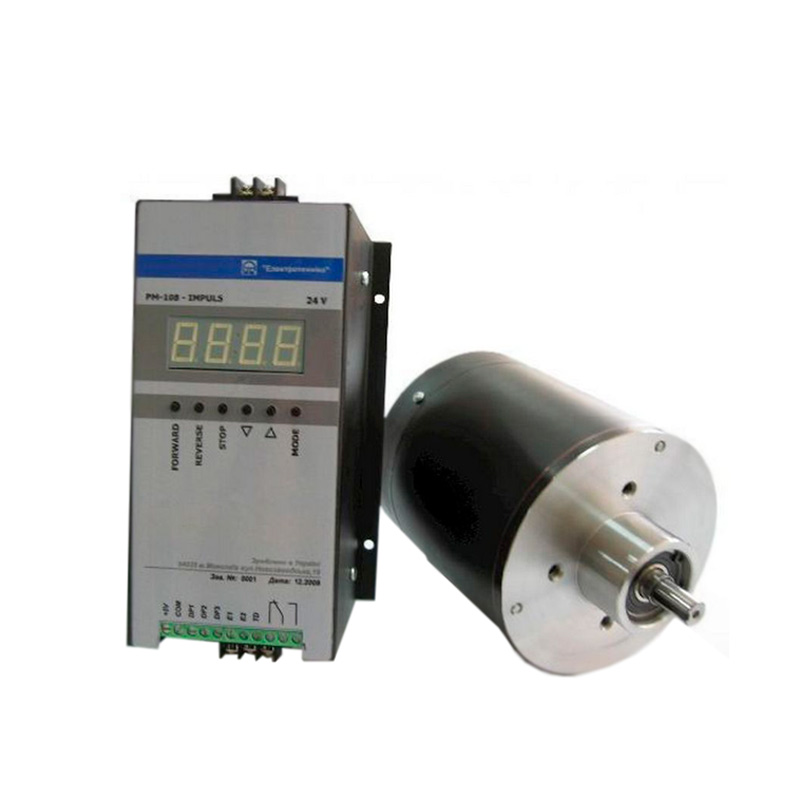

Привод электрический вентильный РМ-108-370

Документация:
Паспорт(1.2 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Привод электрический вентильный РМ-108-370 предназначен для использования в составе вращателя сварочного универсального M11040A.

Устройство и принцип действия

Блок управления может быть синхронизирован только с одним электродвигателем. Синхронизацию блока управления с электродвигателем необходимо производить в следующей последовательности:

  • обесточить электропривод;
  • присоединить электродвигатель к блоку управления в соответствии со схемой. Убедиться, что вал электродвигателя может свободно вращаться (не заторможен);
  • нажать одновременно и удерживать кнопки SB6 и SB7;
  • при нажатых кнопках SB6 и SB7 подать питание на электропривод;
  • через 2 сек. после подачи питания электропривод должен перейти в режим синхронизации. При этом на дисплее блока управления должна появиться надпись «SEt ». После этого кнопки SB6 и SB7 необходимо отпустить;
  • кратковременно нажать на кнопку SB1 или SB2. В течение 5 секунд преобразователь выполнит синхронизацию. При этом вал электродвигателя может немного провернуться. После этого электродвигатель отключится автоматически, а значение угла синхронизации будет записано в энергонезависимую память блока управления;
  • обесточить электропривод.
  • При повторной подаче питания электропривод готов к работе.

Эксплуатация

Оптимальными условиями для использования привода РМ-108-370 являются:

  • при эксплуатации:
    • температура окружающей среды от -25°С до +40°С,
    • относительная влажность воздуха 100% при 25°С,
  • при транспортировке:
    • температура окружающей среды от – 50°С до +50°С,
    • относительная влажность воздуха 100% при 25С.

Механические воздействия по группе 5 согласно ГОСТ 20790 - для изделий, предназначенных для работы при перевозках.

Гарантия

Изготовитель гарантирует соответствие электропривода техническим данным за время срока службы при соблюдении потребителем условий эксплуатации, транспортирования и хранения. Гарантийный срок эксплуатации устанавливается 1 год с момента сдачи в эксплуатацию оборудования, в котором установлен электропривод, но не более 2-х лет со дня отгрузки электропривода потребителю.

Характеристики

Технические характеристики
Параметры Значение
Номинальное напряжение питания, В 220 +/- 10%
Номинальная мощность, Вт. 370
Номинальный момент, Нм 3,6
Номинальная частота вращения, min-1 1000
Диапазон регулирования 1:20
Максимальный момент, Нм 7,5
Масса двигателя, кг 6,8
Масса блока управления, кг 1,7
Габариты блока управления, мм 195х105х100
Способ охлаждения ICO040
Степень защиты IР54
Средняя наработка на отказ не менее 2400 часов
Назначенный ресурс не менее 20000 час
Назначенный срок службы не менее 15 лет
Срок хранения не менее 24 месяцев со дня изготовления
