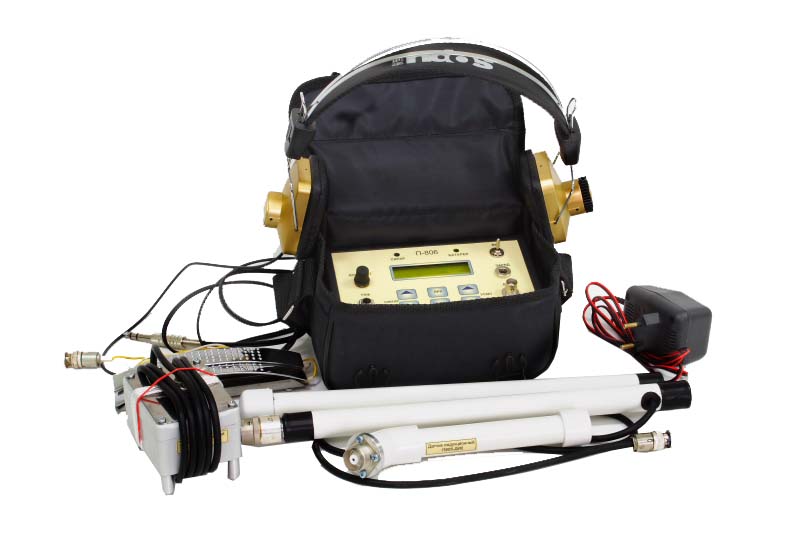

Приемник П-806

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Приемник П-806 используется:

  • для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
  • для поиска мест повреждения высоковольтных силовых кабелей акустическим методом;
  • для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков;
  1. При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024 - 2 Гц и 2048 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500);
  2. При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 - 1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5);
  3. Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

Нижняя граница рабочей температуры определяется работоспособностью при этой температуре источника питания и жидкокристаллического дисплея.

Характеристики

Технические данные

  1. Частоты настройки, Гц 1024±2 и 2048±4
  2. Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50
  3. Полоса пропускания в различных режимах работы приведены в таблице 1.
Технические характеристики

Режим

Полоса пропускания по уровню -3 дБ, Гц

Полоса пропускания по уровню -20 дБ, Гц

1024 Гц

9+ 1

10 +2

2048 Гц

10+ 2

12 +4

АКУСТ

100-1200

  1. Нагрузка - головные телефоны сопротивлением 16-100 Ом.
  2. Источник питания – 4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью 1,8 Ач.
  3. Номинальное напряжение питания, В 5
  4. Потребляемый ток , мА, 30-130
  5. Продолжительность работы без подзарядки, час, 15 - 50

В приемнике имеется возможность оперативного контроля уровня заряда аккумуляторов и величины входного сигнала.

Габариты и размеры

Наименование

Габаритные размеры, мм

Масса, кг, не более

Приемник П-806

180х100х90

0,6

Датчик индукционный П805-ДИ2

195х55х33

0,4

Датчик акустический ДАГ-5

110х63х90

0,35

Электрод ручной потенциальный

120х40х15

0,2

Ручка- держатель датчиков

25х720 (в работе)

30х60х360 (при транспортировании)

0,3

Телефоны головные

220х180х80

0,3
