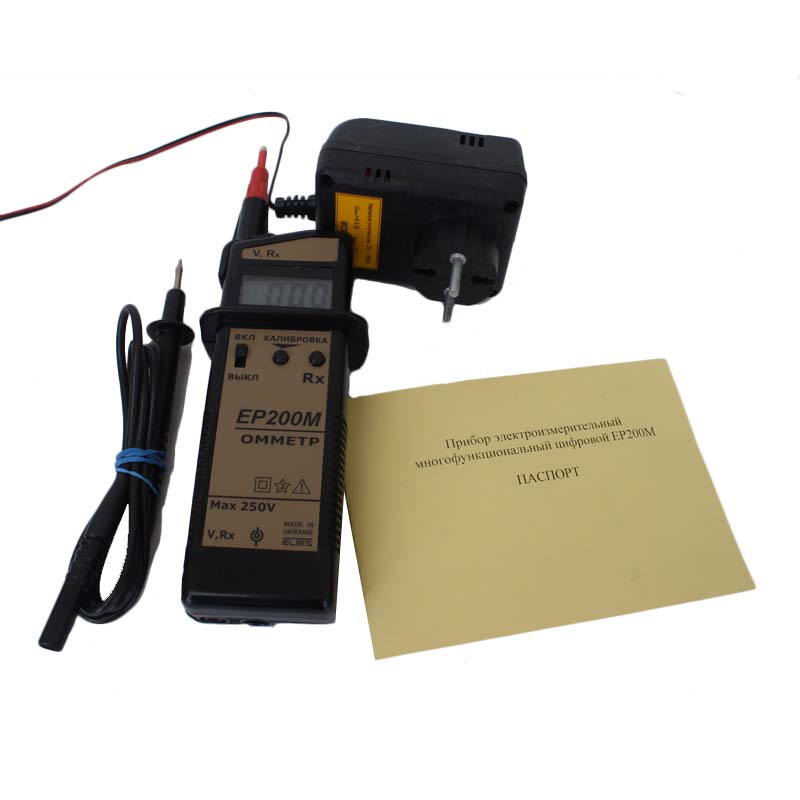

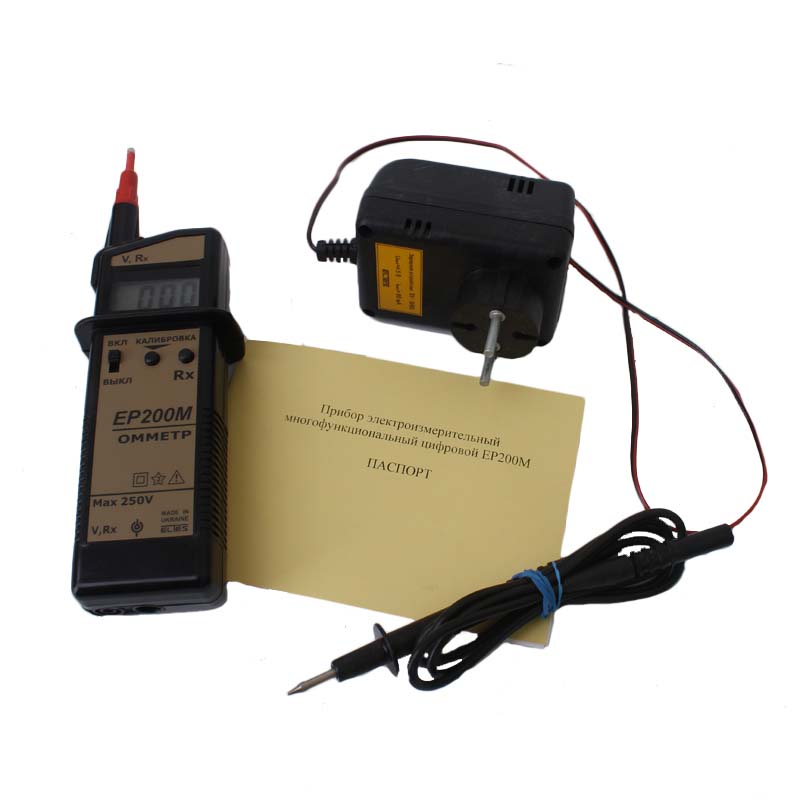

Омметр ЕР200М

Документация:

Паспорт(444.29 КБ)

Цена по запросу

Под заказ

zapros@amtorg.com.ru

Доставка

Срок доставки от 3 до 30 дней

Пункты выдачи

Описание

Омметр ЕР200М – это прибор для измерения сопротивления электрической цепи между заземленным оборудованием и контуром защитного заземления, а также измерения напряжения переменного и постоянного тока.

Назначение омметра

Этот электроизмерительный многофункциональный цифровой прибор ЕР200М разработан и изготовлен для того, чтобы можно было снять показания сопротивления постоянному току, а также напряжения постоянного и переменного тока.

Характеристики

По своим рабочим условиям в котором аппарат примененяется и условиям транспортирования данный прибор относят к третьей группе по ГОСТу 22261-94 с расширенным температурным диапазоном. Значение влияющих величин в нормальных и рабочих условиях применения, а также в условиях транспортирования электроизмерителя указаны ниже.

Величина, оказывающая влияние	Значение влияющей величины
	в обычных условиях применения		в рабочих условиях		в условиях транспортирования
	Нижняя граница	Верхняя граница	Нижняя граница	Верхняя граница	Нижняя граница	Верхняя граница
Т воздуха,°С	15	25	минус 10	40	минус 50	50
Напряжение питания, В	3,0	4,3	3,0	4,3
Тряска во время перевозки: - количество ударов в минуту – макс. ускорение, м/с² - продолжительность воздействия, ч	—				80 — —	120 30 1
Влажность воздуха относительная , %	30	80	—	90 при 25 ⁰С	—	90 при 25 ⁰С
Атмосферное давление (миллиметров ртутного столба), кПа	84 — 106 (630 —795)		84 —106,7 (630 —800)		—

Техническое описание

Замеряемые диапазоны, предельные значения допускаемых основных относительных погрешностей, диапазон частот измеряемого сигнала и разрешающая способность указаны в таблице:

Измеряемая величина

Измеряемый диапазон

Предел допустимой погрешности

Частотный диапазон измеряемого переменного напряжения, Гц

Разрешающая способность

Сопротивление пост. току, Ом

0,01 – 1,999

2,00 – 19,99

±(2 % Rx + 5 ЕМР)

–

0,001 Ом

0,01 Ом

Напряжение постоянного, переменного тока, В

от 1 до 250

±(2 % Ux + 5 ЕМР)

48 – 52

1 В

Примечание: Ux, Rx - значения измеряемого напряжения и сопротивления.

Сила испытательного тока составляет не менее 200 мА в пределах минимального диапазона измерения (0,01 – 1,999 Ом).
Прибор обеспечивает автоизменение полярности тока (испытательного) во время измерения сопротивления постоянному току.
Выходное напряжение на разомкнутых щупах прибора находится в пределах от 3,3 до 4 В в зависимости от уровня заряда батареи.
Функция калибровки служит для обеспечения компенсации дополнительного внешнего сопротивления и сопротивления соединительных проводников до значения в 1 Ом.
Входное сопротивление: (2±0,2) МОм.
Работа прибора обеспечивается одной аккумуляторной батареей 3,6 В 300 мАч. Потребляемый ток в режиме измерения напряжения – не более 35 мА, в режиме измерения сопротивления – не более 280 мА.
Прибор готов к проведению измерений непосредственно после включения.
Продолжительность непрерывной работы при измерении сопротивления и напряжения постоянному току – до появления на ЦОУ символа разряда батареи “ LB “:

Режим измерений повторно-кратковременный. При удержании кнопки “Rx” 3 – 4 сек происходит фиксация показаний на ЦОУ.

Цифровой омметр выдерживает в течение 1 мин перегрузку напряжением, действующее значение которого 300 В.
Прибор в режиме измерения сопротивления выдерживает воздействие напряжением, действующее значение которого 250 В. Продолжительность воздействия напряжением при этом не более 10 с.
Изоляционное сопротивление между корпусом и закороченными щупами прибора, измеренное при напряжении постоянного тока 500 В - не меньше 40 МОм.
Размер - 220 мм х 70 мм х 45 мм.
Вес – 0,2 килограмма
Гарантийный срок эксплуатации - 12 месяцев со дня ввода прибора в эксплуатацию.
