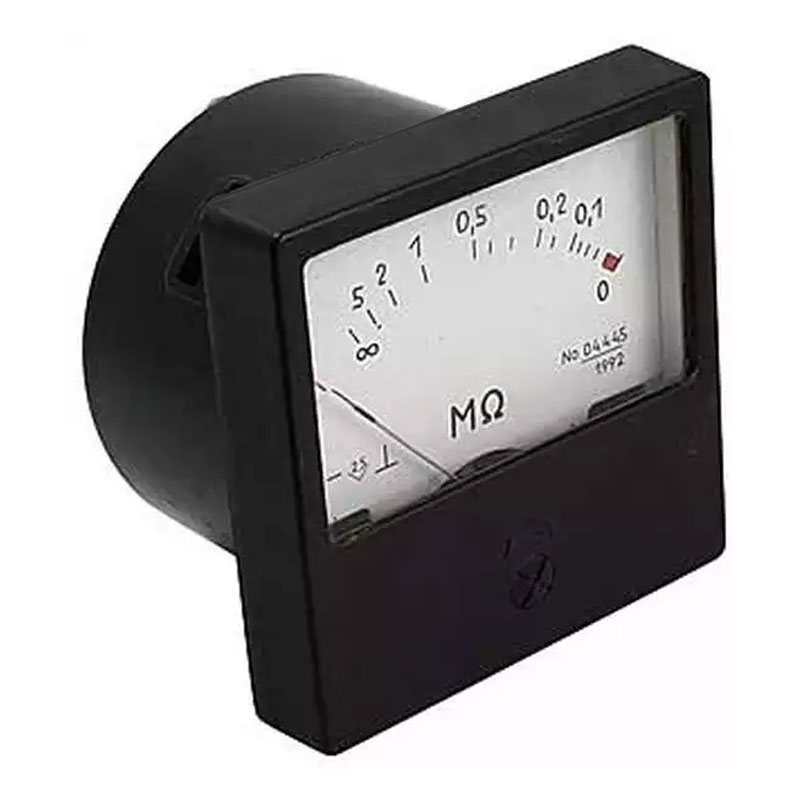

Омметр М419

Омметр М419 относится к электронно-механическим измерительным устройствам, которые используют для вычисления определенных параметров на электрической цепи. Устройство предложенного типа рассчитано на выполнение измерений величины электросопротивления изоляции цепи имеющей переменный ток, с напряжением максимального размера 420 Вольт, и пределом частоты от 45-и до 500 Гц и изолированной нейтралью.

Омметры этого типа изготовлены под работу в составе стационарных установок и передвижных электрических агрегатах.

Конструкционные особенности омметра М419

Омметры этой модели реализованы в пластиковых корпусах, отличающихся повышенной пыле и влагозащищенностью. Измерительная шкала расположена на передней панели и защищена стеклом. Измерительный механизм и все конструкционный элементы находятся внутри корпуса. Для подключения прибора к измеряемой сети имеются зажимы винтового типа.

Что происходит в рабочем процессе

Подключив омметр М419 к измеряемой цепи, ток через коммутационные разъемы попадает к выпрямителю. Далее выпрямленное и стабилизированное напряжение поступает через измерительный механизм на измеряемое сопротивление. Колебаясь  от размера сопротивления, которое измеряется, а так же от величины тока, по которой можно будет судить о величине сопротивления.

Эксплуатационные условия

Предложенные устройства являются щитовыми прибора и рассчитаны на вертикальное рабочее положение. Предельная температура среды, в которой могут эксплуатироваться омметры, составляет +70⁰С, а величина минимальной температуры не должна опускаться ниже -50⁰С. Относительная влажность воздушной среды допускается в пределах 95% при Т=+35⁰С. Корпус устройства отличается виброустойчивостью в диапазоне частот 10…70 Гц при максимальной величине ускорения до 10 м²/сек.

Омметр М419 рассчитан на рабочий процесс в продолжающем режиме без перерыва, при этом продолжительность рабочего процесса не ограничивается. Допускается также и эксплуатация в прерывистом режиме.
