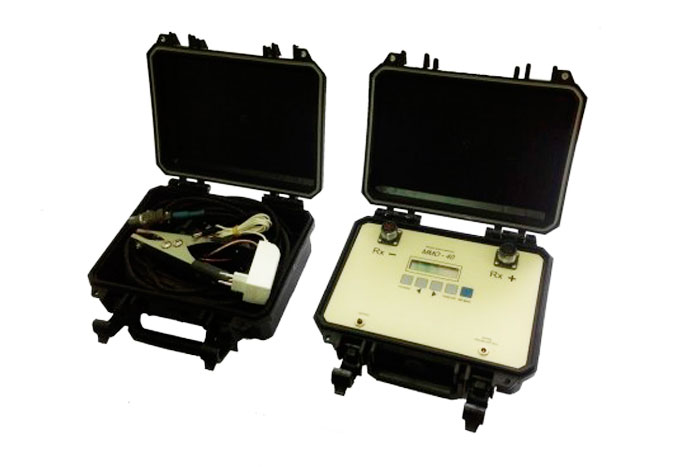

Измеритель ММО-40

Цена по запросу
Под заказ
zapros@amtorg.com.ru
Доставка
Срок доставки от 3 до 30 дней
Пункты выдачи

Описание

Измеритель ММО-40 предназначен для измерения электрического сопротивления цепей различных частей электрооборудования с полностью снятым напряжением в широком диапазоне измеряемой величины.

Принцип действия

Измеритель ММО-40 работает в следующих режимах:

  • «Автодиапазон (0-5 А)»: этот режим предназначен для измерения неизвестных заранее величин сопротивлений или оценки их величины.
  • «Расширенный диапазон». В этом режиме производят измерение омического сопротивления обмоток трансформаторов, имеющих индуктивности в несколько десятков Генри.
  • Режим омметра «Диапазон 5 Ом; 0,5 А»: в этом режиме рекомендуется измерять сопротивление от 5 Ом. до 5 мОм при токах до 0,5 А.
  • Режим миллиомметра «Диапазон 0,5 Ом; 5 А»: в этом режиме рекомендуется измерять сопротивление от 0,5 Ом до 5 мОм при токах до 5 А.
  • Режим микроомметра «Диапазон 50мОм; 50 А»: в этом режиме рекомендуется измерять сопротивление от 50 мОм до 1 мкОм при токах до 50 А.
  • «Режим 50 А; 10с»: в этом режиме рекомендуется измерять сопротивления контактов в изделиях, имеющих значительную индуктивность (например, сопротивление контактов выключателей, содержащих трансформаторы тока). В этом режиме измерение сопротивления производится по тому же алгоритму, что и в режиме «Режим «микроомметра» 50мОм; 50 А», но время измерения увеличено до 10 с. Это сделано для того, чтобы ток в объекте успел дорасти до максимального значения.

Характеристики

Технические характеристики
Режимы работы
«ММО-40»		 Диапазон измерения, Ом Пределы основной относительной погрешности, % Пределы основной абсолютной погрешности, Ом
Автодиапазон (0-5 А) 10-103-5-103 2 ±(2·10-2·Rизм)
5-103 1-10-3 0,3 ±(3·10-3·Rизм)
1-10-30 - ±(3·10-3·Rизм + 1·10-6 )
Расширенный диапазон 10 103 5 103 2 ±(2·10-2·Rизм)
5 103 50 10-3 0,3 ±(3·10-3·Rизм)
50 10-3 0 - ±(3·10-3·Rизм + 2·10-4)
Диапазон 5 Ом; 0,5 А (омметр) 5 5 10-3 0,3 ±(3·10-3·Rизм)
5 10-3 0 - ±(3·10-3·Rизм + 2·10-5)
Диапазон 0,5 Ом; 5 А (миллиомметр) 0,5 1 10-3 0,3 ±(3·10-3·Rизм)
1 10-3 0 - ±(3·10-3·Rизм + 1·10-6)
Диапазон 50мОм; 50 А (микроомметр) 50 10-3 100 10-6 0,3 ±(3·10-3·Rизм)
100 10-6 0 - ±(3·10-3·Rизм + 1·10-7)

Комплектация

Комлектность
№ Наименование составной части Обозначение Количество Габаритные размеры (ДхШхВ), мм Масса, кг
1 Микромиллиомметр ММО-40 ММО-40 1 280х240х125 3
2 Измерительные провода   2 -
3 Зарядное устройство   1 -
4 Транспортный ящик для принадлежностей ММО-40-Я 1 280х240х125
