Прибор точечной сварки ПТC-500 является электрическим устройством для выполнения неразъемного соединения металлических деталей.

Назначение

Использование сварочного прибора ПТС-500 позволяет с высоким качеством и надежно сваривать между собой:

  • листы фольги,
  • электроды термопар

и другие изделия и материалы, отличающиеся небольшими линейными размерами.

Технология точечной сварки отличается высокой скоростью выполнения и сниженным энергопотреблением. Это предотвращает нагрев структуры деталей и материалов, расположенной вблизи участка сварки. При этом получаемый сварочный шов имеет высокую механическую прочность.

Устройство и работа

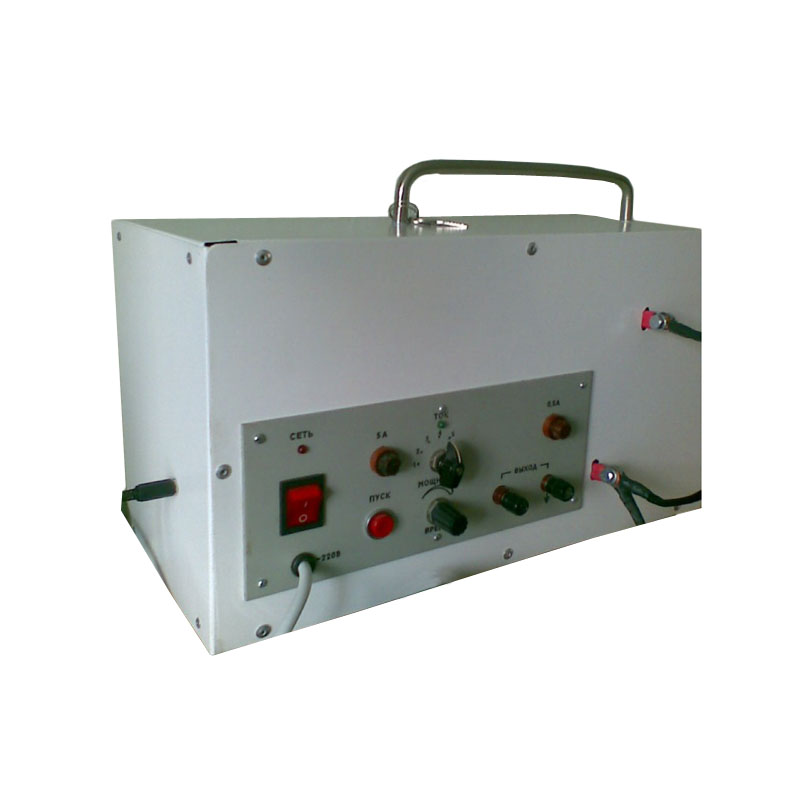

Сварочный аппарат выполнен в прямоугольном металлическом корпусе, покрытым снаружи слоем краски. На передней панели ПТC-500 размещены органы управления рабочими режимами:

  • выключатель сетевого питания,
  • кнопка «Пуск»,
  • ступенчатый регулятор силы сварочного тока,
  • плавный регулятор продолжительности импульса тока сварки,

точечные светодиодные индикаторы:

  • «Сеть» (красный цвет свечения),
  • «Ток» (зеленый цвет свечения),

разъемы для подключения предохранительных элементов на ток 10А и 0,5А, шнур ввода электропитания и клеммы для подключения заземления и сварочного кабеля.

Для удобной переноски сварочного аппарата на верхней панели его корпуса имеется прочная металлическая рукоятка. На нижней стороне корпуса установлены цилиндрические пластиковые ножки.

Укрросприбор подал название

Прибор сварки ПТС-500

Питающее однофазное (50Гц) напряжение

Отрезок 220…242 Вольт

Верхний предел силы потребляемого тока

10 Ампер

Мощность потребления электроэнергии в импульсе

1,6 кВт

Верхний предел по толщине свариваемых деталей

500 мкм

Интервал сварочного тока по работе

От 50 А до 500 А

Длина сварочного кабеля

200 см

Масса сварочного изделия

12 кг
