Аппаратура ЭЛА-3
Описание
Электронно-лучевая аппаратура ЭЛА-3 является электротехническим изделием для выполнения неразъемных соединений металлических материалов.
Назначение
В работе аппаратура ЭЛА-3 позволяет выполнять сварочные соединения металлических материалов, обладающих тугоплавкими, сильно различающимися физико-химическими и другими свойствами, создающими затруднение для их сварки по традиционным технологиям.
Устройство и работа
Аппаратный комплекс ЭЛА-3 состоит из:
- электронно-лучевой пушки,
- блока высокого напряжения,
- электрического шкафа,
- шкафа управления,
- панели управления,
- соединительных элементов (кабельных, жгутовых, шланговых).
Электронно-лучевая пушка оснащена выводом высокого напряжения длиной 6м и вакуумным клапаном.

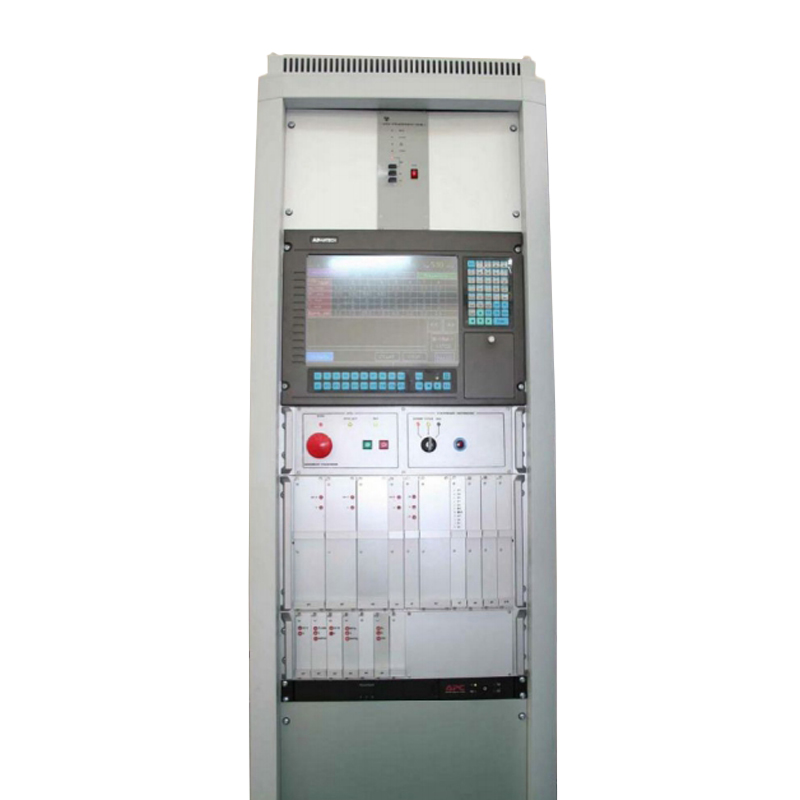

В состав шкафа управления входят:
- рабочая станция,
- модуль управления,
- бесперебойный блок питания,
- стабилизатор питающих напряжений.
Функциональные возможности
Функционал ЭЛА-3 обеспечивает управление:
- сварочным током,
- фокусировочным током,
- отклоняющим током,
- амплитудой лучевой развертки,
- временными параметрами сварочных и подогревающих процессов.
Характеристики
|
Правильное полное название (заказ) |
Электронно-лучевая аппаратура ЭЛА-3 |
|
Ускоряющее напряжение в промежутке |
(29,4÷30,6) кВ |
|
Регулировочный интервал по силе сварочного тока (режим Сварка) |
(0,1÷100) мА |
|
Регулировочный интервал по силе фокусировочного тока |
От 0,4 А до 1,0 А |
|
Регулировочный интервал по силе отклоняющего тока (оси X и Y) |
±0,6 А |
|
Регулировочный интервал по силе тока бомбардировки катода |
(0÷50) мА |
|
Стабильность ускоряющего напряжения |
не хуже ±0,5% |
|
Стабильность силы сварочного тока |
не хуже ±0,5% в интервале (10÷200) мА |
|
Стабильность силы фокусировочного тока |
не хуже ±0,05% в интервале (0,4÷1) А |
|
Стабильность силы отклоняющего тока |
не хуже ±0,1% в интервале (±50÷±600) мА |
|
Стабильность силы тока бомбардировки |
не хуже ±3% в интервале (10÷50) мА |
|
Пульсация ускоряющего напряжения |
|
|
Пульсация силы сварочного тока |
|
|
Пульсация силы фокусировочного тока |
|
|
Пульсация силы отклоняющего тока |
|
|
Питающее трехфазное (50Гц) напряжение |
197…243 Вольт |
|
Мощность потребления электроэнергии |
|
|
Угловая величина лучевого отклонения |
±7° |
|
Водопотребление (давление системы водоснабжения 0,5МПа) |
0,00033 куб.м/с |
|
Расстояние между местом сварки и срезом пушки |
0,1-0,5 метра |
|
Продолжительность стартового фронта сварочного тока |
0…8 секунд |
|
Продолжительность завершающего спада сварочного тока |
0…140 секунд |
