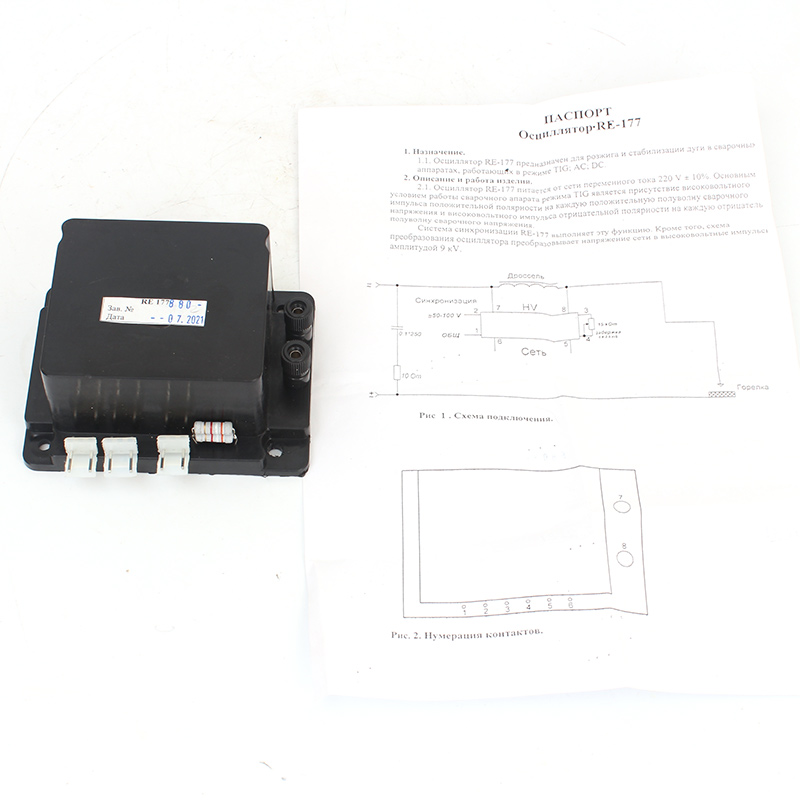

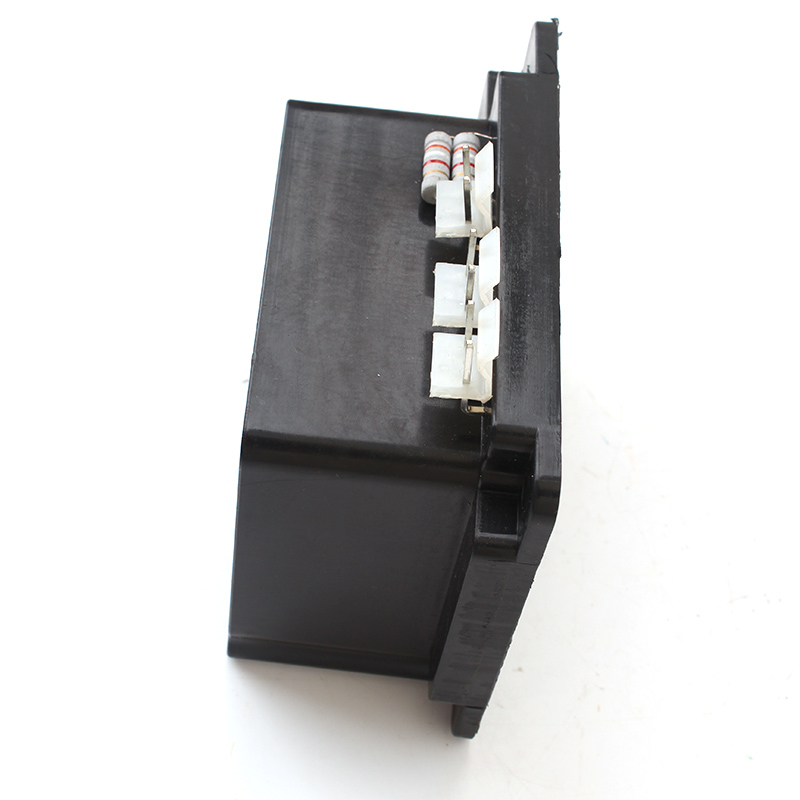

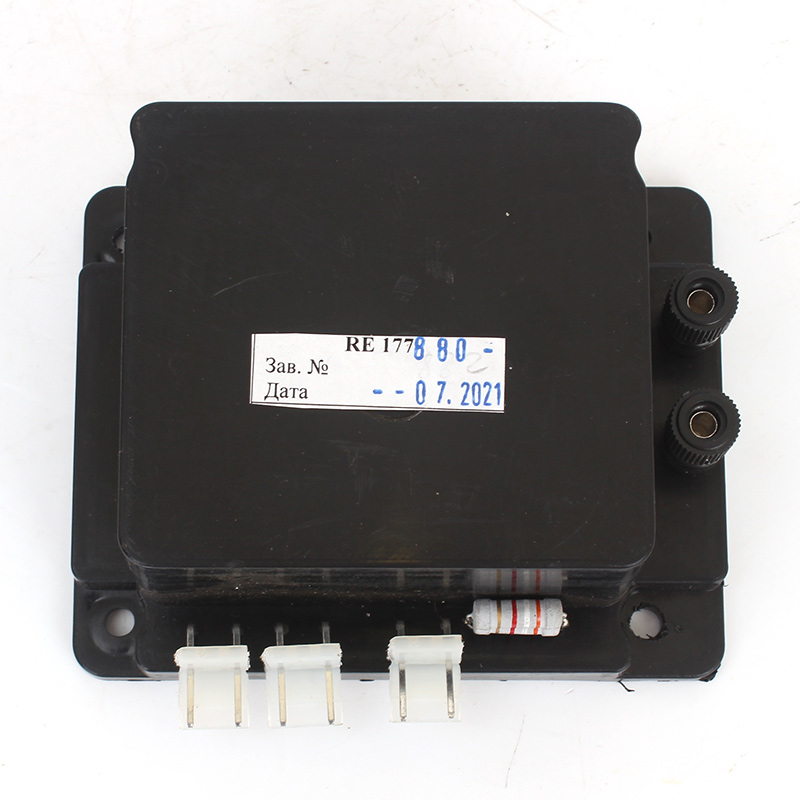

Осциллятор RE-177

Голосов: 2
Документация:
Паспорт(190.16 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Осциллятор RE-177 предназначен для розжига и стабилизации дуги в сварочных аппаратах, работающих в режиме ТIG; AC; DC.

Принцип работы

Осциллятор RE-177 питается от сети переменного тока 220 V ± 10%. Основным условием работы сварочного аппарата режима ТIG является присутствие высоковольтного импульса положительной полярности на каждую положительную полуволну сварочного напряжения и высоковольтного импульса отрицательной полярности на каждую отрицательную полуволну сварочного напряжения.

Система синхронизации RE-177 выполняет эту функцию. Кроме того, схема преобразования осциллятора преобразовывает напряжение сети в высоковольтные импульсы амплитудой 9 кV.

Характеристики

Напряжение питания 220 V ± 10%, 50 Hz
Потребляемая мощность 8.0 V·А
Напряжение на выходе (в имп.) 7,5 ĸV при длительности импульса 1,2 μЅ: в режиме DC импульсы переменной полярности с периодом следования: 35 mЅ при 60 V на синхровходе
22 mЅ при 80 V на синхровходе
15 mЅ при 100 V на синхровходе
в режиме AC один высоковольтный импульс на выходе на каждую полуволну синхровхода
Напряжение синхронизации: в режиме DC 50-110 V DC
в режиме AC 50-100 Veff
потребляемый ток <10 mA при 70 V
задержка сигнала (внешним регулятором на время от 0,8 mЅ до 2,5 mЅ) выхода HV импульса от нулевого значения синхросигнала
Температура эксплуатации от -10°C до +50°C
Габаритные размеры 114x89x50 мм
Вес 0,510 кг

Схемы

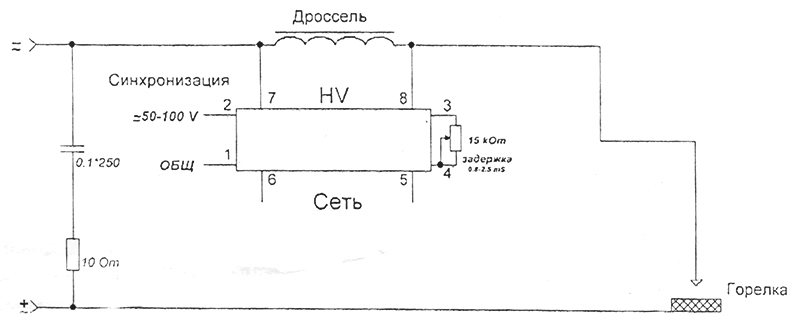

Схема подключения осциллятора RE-177

Схема подключения

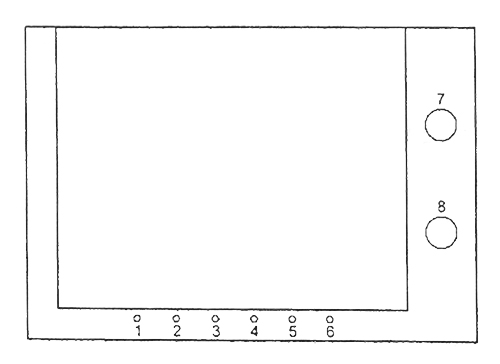

Нумерация контактов осциллятора RE-177

Нумерация контактов

Комплектация

  1. Осциллятор RE-177 – 1 шт.
  2. Ответная часть разъема PHV-12 – 1 шт.
  3. Терминалы (контакты) 3961 К – 6 шт.
  4. Паспорт – 1 экз. на партию.
