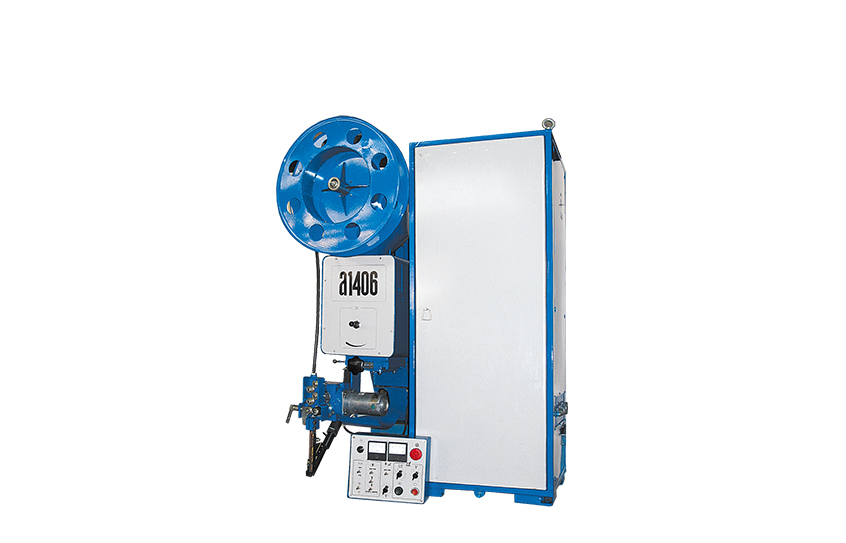

Автомат А-1406
Описание
Автомат А-1406 предназначен для электродуговой сварки и наплавки низкоуглеродистых и легированных сталей плавящимися электродами на постоянном токе (сплошной, порошковой проволоками и порошковой лентой).
Широкий диапазон сварки достигается изменением скорости подачи сварочной проволоки путём замены сменных шестерен. Автомат имеет плавную регулировку подачи сварочной проволоки.
Автомат обеспечивает следующие способы наплавки:
- в среде защитного газа открытой дугой сплошной и порошковой проволокой и порошковой лентой;
- под слоем флюса сплошной проволокой;
- открытой дугой расщепленным электродом (по спецзаказу).
Наличие колебателя электрода позволяет вести наплавку лентой и сварочной проволокой на требуемую ширину.
Сварка производится на постоянном токе с независимыми от параметров дуги скоростями сварки и подачи электродной проволоки. Автомат, устанавливается на наплавочные станки, обеспечивает наплавку наружных, внутренних, цилиндрических и конических поверхностей, а также плоских горизонтальных поверхностей.
Характеристики
| Наименование параметра | Норма с КИУ-501 |
Норма с КИУ-1201 |
| Номинальное напряжение сети, В | 380 | 380 |
| Частота тока питающей сети, Гц | 50 | 50 |
| Номинальный сварочный ток, А | 500 при ПВ= 60% |
1000 при ПВ=100% |
| Диапазон регулирования сварочного тока, А | 60 - 500 | 250 - 1250 |
| Количество электродов, шт | 1 | 1 |
| Диаметр электродной проволоки, мм: | ||
| - сплошная под флюсом | 1,6 - 2,0 | 2,0 - 5,0 |
| - сплошная в среде CO2 | 1,2 - 2,0 | 1,2 - 2,0 |
| - порошковая | 2,0 - 3,0 | 2,0 - 3,0 |
| Пределы плавного регулирования скорости подачи электродной проволоки, м/ч | 17 - 553 | 17 - 553 |
| Вертикальное перемещение сварочной головки, ход, мм | 500 | 500 |
| Скорость вертикального перемещения сварочной головки, м/ч | 0,5 | 0,5 |
| оперечное перемещение сварочного электрода (мундштука): ход, мм |
±70 от руки |
±70 от руки |
| Регулировка угла наклона электрода (мундштука) к вертикали, град | ±30 ручное |
±30 ручное |
| Амплитуда колебания электрода при наплавке порошковой проволокой диаметром до 3,0 мм., мм | 10 - 70 | 10 - 70 |
| Флюсоаппаратура: | ||
| - объем флюсобункера, дм3 | 40 | 40 |
| - расход воздуха, м3/ч | 20 | 20 |
| - высота всасывания флюса, м | 2 | 2 |
| Расход защитного газа, л/ч | 300-1800 | 300-1800 |
| Расход воды, л/ч (при наплавке CO2) | 120-150 | 120-150 |
| Масса, кг: | ||
| - сварочной головки | 185 | 185 |
| - сварочного выпрямителя | 275 | 550 |
| Габаритные размеры, мм: | ||
| - сварочной головки | 1010×890×1725 | 1010×890×1725 |
| - сварочного выпрямителя | 805×600×1030 | 960×680×890 |
