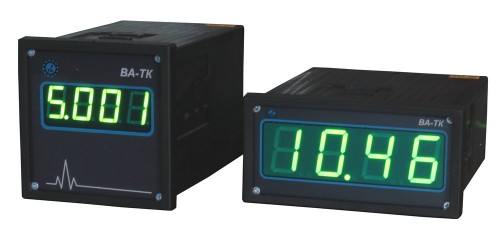

Прибор измерительный цифровой ВА-01-ТК

Прибор измерительный цифровой ВА-01-ТК

• Прибор одноканальный однопредельный.
• Непрерывное измерение напряжения в однофазных и трехфазных цепях переменного тока.
• Задание коэффициента трансформации измерительного трансформатора напряжения.
• Отображение измеряемой величины с учетом установленного коэффициента трансформации в вольтах или киловольтах.
• Диагностика выхода сигнала напряжения за допустимые пределы.
• Различные исполнения по габаритным размерам, количеству разрядов цифрового индикатора и наличию интерфейса RS-485, протокол Modbus (RTU).
• Индикатор зеленого свечения с высотой знака 14 или 20 мм.

Обозначение при заказе

Прибор измерительный цифровой ВА-01-ТК-ХХ—Y, где
ХX– тип корпуса прибора:

«К1» – прибор оснащен четырехразрядным индикатором с высотой знака 20 мм и имеет габариты 95×47×120 мм;

«К2» – прибор оснащен трехразрядным индикатором с высотой знака 20 мм и имеет габариты 72×72×120 мм;

«К3» – прибор оснащен четырехразрядным индикатором с высотой знака 14 мм и имеет габариты 72×72×120 мм.

Y – наличие интерфейса RS-485:

«1» –исполнение прибора с интерфейсом RS-485, протокол Modbus (RTU);

отсутствует обозначение– исполнение прибора без интерфейса RS-485.

Пример. Прибор измерительный цифровой ВА-01-ТК-К1-1– прибор измерительный цифровой с четырехразрядным 20-ти миллиметровым индикатором; прибор оснащен последовательным цифровым интерфейсом RS-485.
