Преобразователь ТК-6

No votes yet

Измерительный преобразователь ТК-6 представляет собой специальный прибор, который позволяет измерять сигналы на выходах унифицированных датчиков и осуществлять передачу их значений по протоколу ModbusRTU через порт RS-485. Предложенный прибор успешно работает с такими термодатчики, как термопары, термопреобразователи сопротивления, а также другие датчики, которые могут формировать унифицированные сигналы постоянного тока.

Применение преобразователя ТК-6

Электронный преобразователь позволяет работать со следующими термопарами: хромель-алюминиевая, хромель копелевая, платиновая, платино-родиевая. В качестве термопреобразователей температуры могут использоваться датчики с чувствительными элементами из платины и меди.

Полученный результат от унифицированного датчика преобразуется специальным электронным блоком устройства. В процессе преобразования может использоваться алгоритм, используемый линейную или корнеизвлекательную характеристику. После преобразования сигнала передается посредством порта RS-485 на персональный компьютер или к цифровому индикатору. Скорость обмена данными по протоколу ModbusRTU поддерживается на уровне от 9,6 Кбит/с до 112,5 Кбит/с.

Особенности конструкции

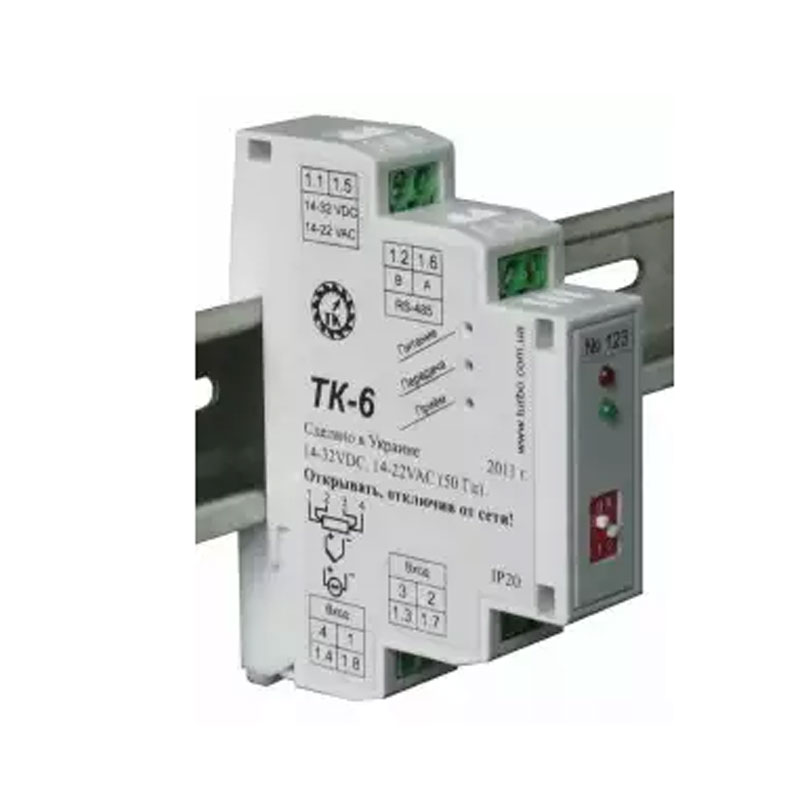

Прибор выполнен в корпусном исполнении из ударопрочного пластика. Конструкция реализована таким образом, что измеритель можно крепить при помощи стандартной 35-миллиметровой DIN-рейки. Для подключения контактов датчиков используются коммутационные контакты клеммного типа, а о работе с датчиками сигнализируют светодиоды на лицевой стороне прибора. Подключать термопреобразователи можно с применением 3-х или 4-проводной схемы. Для точности работы термопары имеется встроенный датчик контроля ее свободных концов. Получать температуру свободного конца термопар также можно и от внешнего измерителя через порт RS-485. Чтобы задать конфигурацию измерительного входа используется специализированный софт, который входит в комплектацию устройства.

Название параметра

Значение

Возможное питание прибора:

от постоянного тока:

14...32 В

от переменного тока:

14...22 В

Используемая преобразователем мощность:

4 ВА

Степень защищенности корпуса (влага, пыль)

IP20

Значения рабочих температур:

+50С …. +500С

Габаритные параметры:

17,8х85х85 мм
