Преобразователь положения механизма ППМ-2

Average: 9 (1 vote)

Преобразователь положения механизма ППМ-2 предназначен для преобразования сигнала от исполнительного механизма с индуктивным датчиком (БДИ-6, БСПИ, БСПИ-10, БСПИ-21) в унифицированный выходной сигнал силы постоянного тока согласно ГОСТ 26.011-80 в системах автоматического регулирования различными технологическими процессами.

Область применения

Преобразователь широко используется в системах автоматизированного регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Преобразователи положения механизма ППМ-2 маркируются так: ППМ-2-CС-U, где:

  • СС - Код выходного аналогового сигнала:
    • 01 - 0-5 мА;
    • 02 - 0-20 мА;
    • 03 - 4-20 мА;
    • 04 - 0-10B (по отдельному заказу).
  • U - напряжение питания:
    • 220 - 220 В переменного напряжения;
    • 24 - 24 В постоянного напряжения.

Конструктивное исполнение

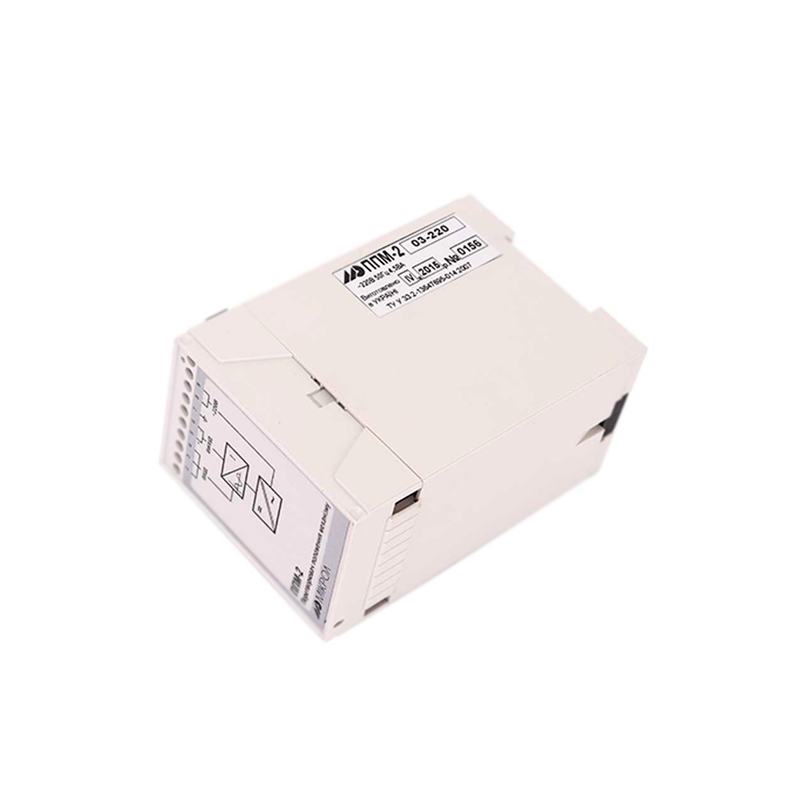

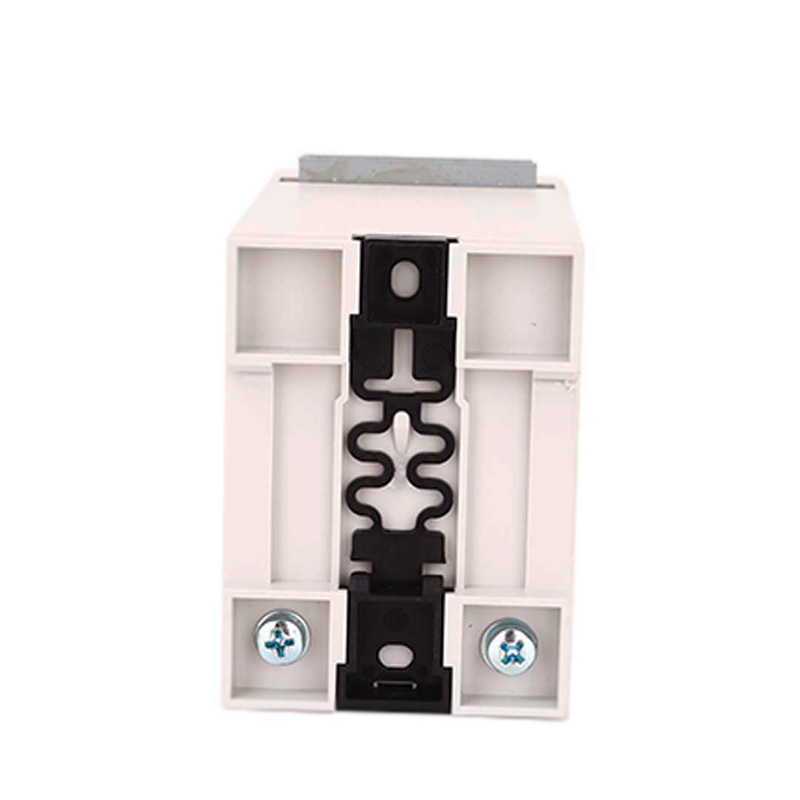

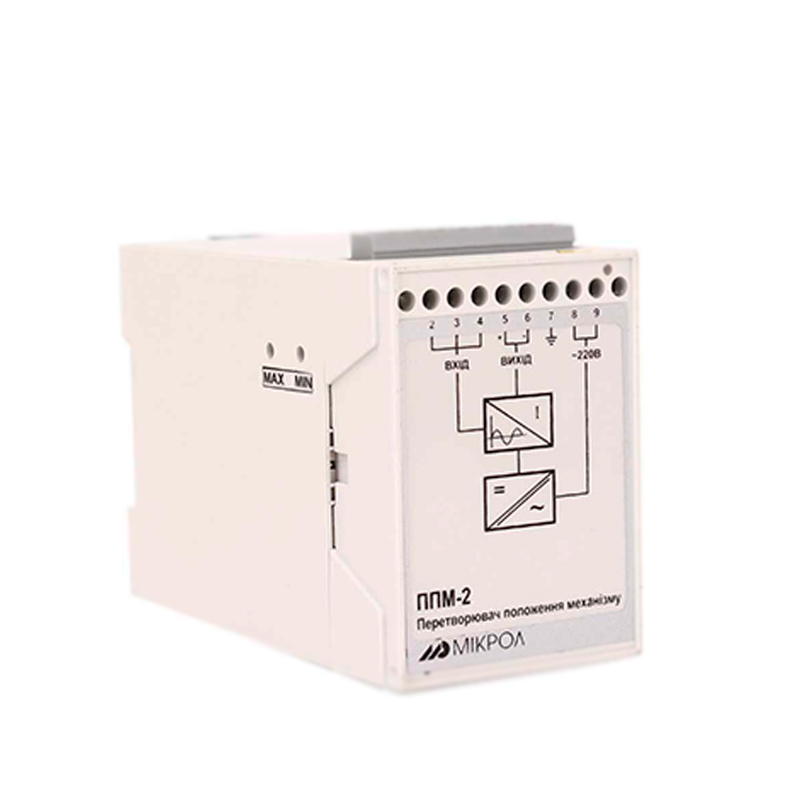

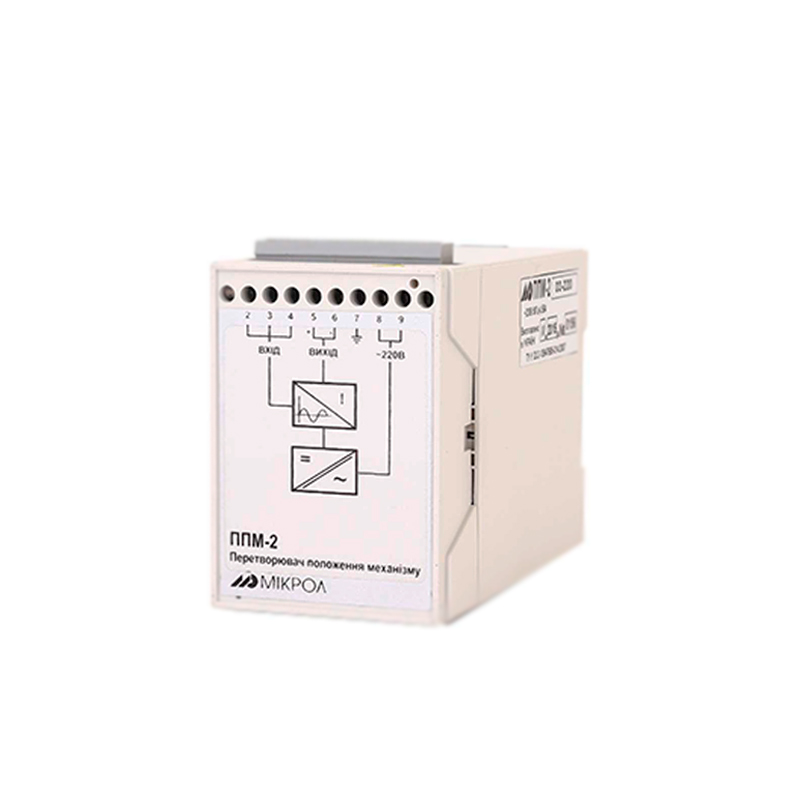

Преобразователь ППМ-2 состоит из литого ударопрочного пластмассового корпуса. На задней стенке преобразователя установлены захваты для монтажа на DIN-рейку 35 мм. На передней стенке преобразователя установлены индикатор наличия напряжения питания и панель из полупрозрачной пленки, на которую нанесены данные о подключении блока и его обозначение. На верхней стенке преобразователя установлены разъем-клеммы для подключения внешних цепей. На боковой стенке преобразователя размещены потенциометры установки нуля и максимума, которые регулируются через отверстия в корпусе.

Преобразователь ППМ-2 состоит из следующих функциональных узлов:

  • генератор,
  • блок питания,
  • усилитель,
  • интегратор,
  • усилитель с токовым выходом.

Для питания датчика механизма Д, генератор формирует переменный ток.

Резисторы R5-R7 с датчиком образуют измерительный мост, сигнал с которого подается на вход усилителя. Выход усилителя подключен к входу интегратора, который интегрирует сигнал с усилителя.

Усилитель с токовым выходом преобразует сигнал силы постоянно тока на выходе преобразователя, пропорциональный входному сигналу.

Блок питания формирует напряжение питания для схемы преобразователя.

Технические характеристики
Параметры Значения
Тип подключаемого датчика индуктивный
Схема подключения датчика трехпроводная
Диапазон изменения выходного сигнала унифицированные (ГОСТ 26.011-80): 0-5мА 0-20мА 4-20мА 0-10 В (по отдельному заказу)
Пределы регулирования начального (0) и конечного (100) значений диапазона преобразования не менее 30 % от диапазона изменения выходного сигнала.
Максимальная погрешность преобразования, % 2,5
Пределы дополнительной приведенной погрешности преобразования входного сигнала в выходной от изменения температуры окружающей среды от 20 °С на каждые 10 °С в диапазоне от минус 40 °С до плюс 70 °С, не более % 0,5

Сопротивление нагрузки для выходного сигнала, Ом:

  • 0-5мА, не более
  • 0-20мА (4-20мА), не более
  • 0-10 В, не меньше

2000
500
2000

Напряжение питания, В:

  • переменное напряжение
  • постоянное напряжение

198-242
18-36

Ток потребления:

  • при питании 220 В переменного напряжения
  • при питании 24 В постоянного напряжения

4,5 ВА
80 мА

Габаритные размеры (ВхШхГ) 96х55х110мм
Степень защиты IP30
Масса, не более 0,4
Обозначение Наименование Количество Примечание
ПРМК.426442.033 Преобразователь положения механизма ППМ-2 1
ПРМК.426442.033 ПС Паспорт 1
ПРМК.426442.033 РЭ Руководство по эксплуатации 1 1 экз. при поставке любого количества изделий данного типа в один адрес
232-108/026-000 Розетка угловая 1*
232-105/026-000 Розетка угловая 1**
232-102/026-000 Розетка угловая 1**
231-131 Рычаг монтажный 1

*При поставке преобразователя с питанием 220 В переменного тока
** При поставке преобразователя с питанием 24 В постоянного тока
