Преобразователь П12/14 553.00.44

Голосов: 1
Документация:
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

С помощью преобразователей П12/14 налаживается резервное питание технических средств, входящих в состав тонально рельсовых цепей.

Область применения

Прибор используется в области железнодорожного транспорта.

Устройство и работа

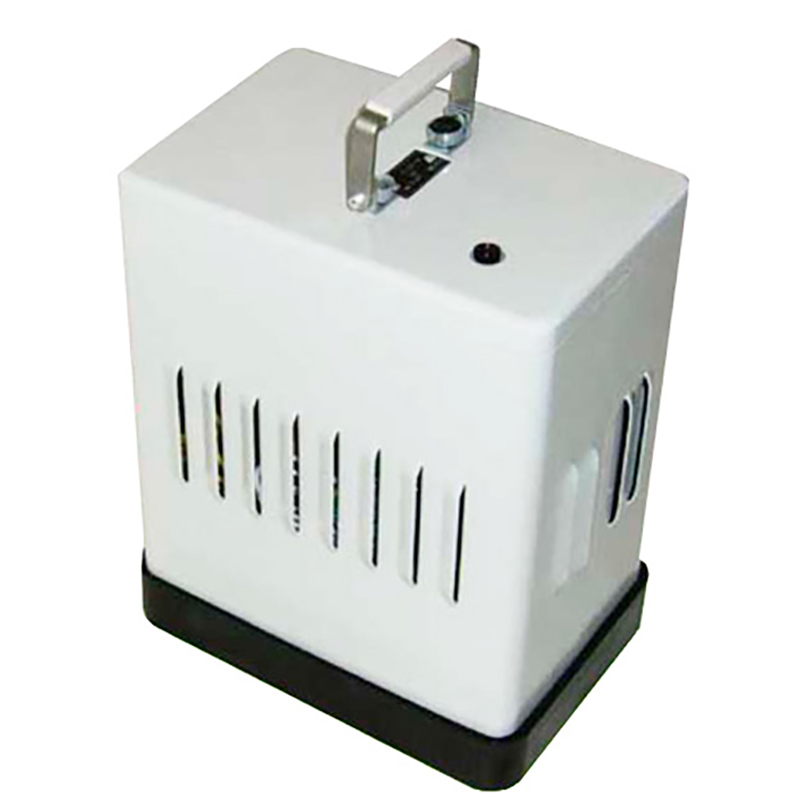

Корпус преобразователя П12/14 поставляется в моноблочном исполнении. Технической основой устройства служит релейная плата ДОШ, к которой посредством кронштейна прикреплен трансформатор. Преобразователь защищен кожухом из металла и комплектуется держателем для переноски.

Конструкционные особенности

Преобразователь П12/14 представляет собой моноблочную конструкцию, собранную на базе платы реле ДСШ. На этой плате 4-мя винтами М6 крепится кронштейн, на котором установлен трансформатор ШЛ25х25, два радиатора мощностью по 15 Вт с транзисторами типа КТ827, резистор С5-35 мощностью 50 Вт и печатная плата с элементами схемы. Б

Блок закрывается металлическим кожухом с жалюзи. Для переноски блока имеется ручка. На лицевой стороне под ручкой имеется индикация работоспособности блока (светодиод).

Характеристики

Технические характеристики
Наименование Значение
Частота выходного напряжения 620-680 Гц
Потребляемая мощность при отключенных нагрузках не более 8,4В∙А
Габаритные размеры 267х134х201 мм
Масса 6.8 кг
