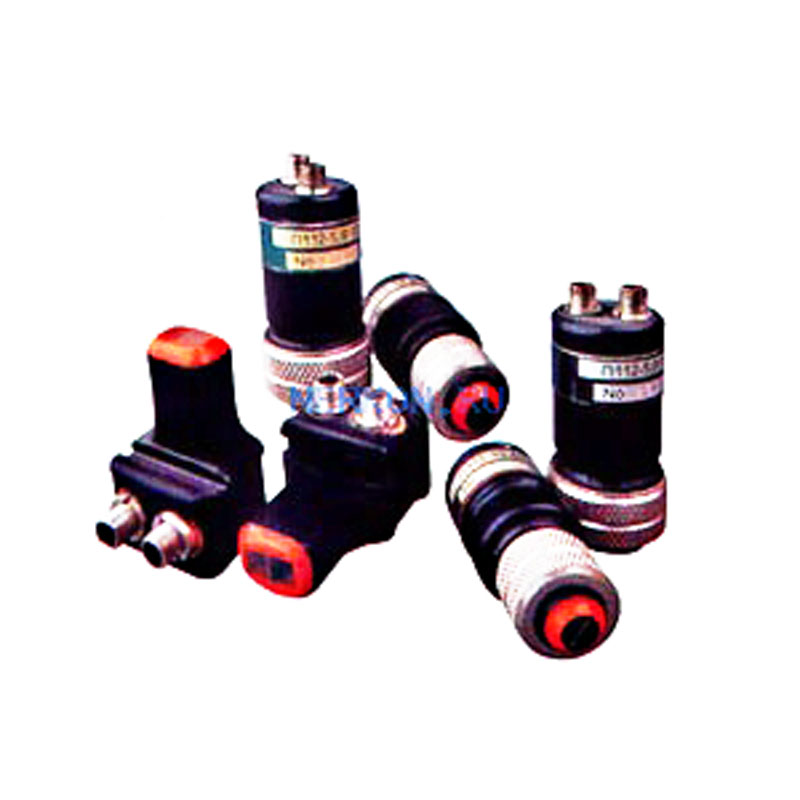

Преобразователь ПРИЗ-Д5 является пьезопреоразовательной системой наклонного типа, предназначенной для совместного использования с электронными блоками УЗ-дефектоскопа, применяемого для ручного проведения контроля за качеством исследуемых материалов. При помощи предложенных устройств можно будет выявлять структурные неоднородности, трещины, включения инородной фазы в металлических материалах, а также их сплавах. Благодаря этим приборам можно контролировать качество производства различных элементов и деталей для технологического оборудования, а также осуществлять мониторинг качества сварных швов.

Особенности преобразователя ПРИЗ-Д5

Преобразователь ПРИЗ-Д5 наклонного типа являются электроакустическими приборами, которые в составе УЗ-дефектоскопов позволяют формировать пучки упругих волн, которые используются для анализа исследуемых объектов. В основу работы предложенного устройства положен обратный пьезоэлектрический эффект, который основан на превращении электрических импульсов в механическую энергию.

Преобразователи наклонного типа могут применяться с любым стандартным УЗ-дефектоскопом для выявления выходящих на поверхности исследуемых образцов микротрещин (при условии, что образцы имеют незначительную толщину).

Конструкционные особенности

В комплект каждого устройства ПРИЗ-Д5 входят следующие пьезоэлементы, которые рассчитаны для работы на частотах: размер 1,25 МГц; размер 1,8 МГц; размер 2,5 МГц и размер 5,0 МГц.

Каждый из входящих пьезоэлектрических элементов в своей конструкции имеет корпус, в котором с помощью компаунда залит пьезоэлемент, с помощью которого происходит преобразование акустический колебаний в высокочастотные электрические и в обратном порядке. Для контакта с поверхностью исследуемого объекта используется звукопроводящая призма, которая при помощи специальной смазки контактирует с изделием. Для защиты рук работника от УЗ-волн имеются специальные акустические экраны.

Значение эффективной частоты эхо-импульса:

число 1.25 МГц; число 1.8 МГц; число 2.5 МГц; число 5.0 МГЦ

Величина угла ввода (по стали):

40/50/65/70/75 град

Соотношение сигнала  к шуму достигает:

В пределах 16,0 дБ

Возможное отклонение точки ввода от нормального значения:

±1 мм

Габаритные размеры:

50×26×46 мм;

50×26×30 мм

Вес устройства:

80/110 грамм

Средняя эксплуатационная продолжительность:

частота в МГц: 1.25 или 1.8 либо 2.5:

36 месяцев

частота в МГц: 5:

16 месяцев
