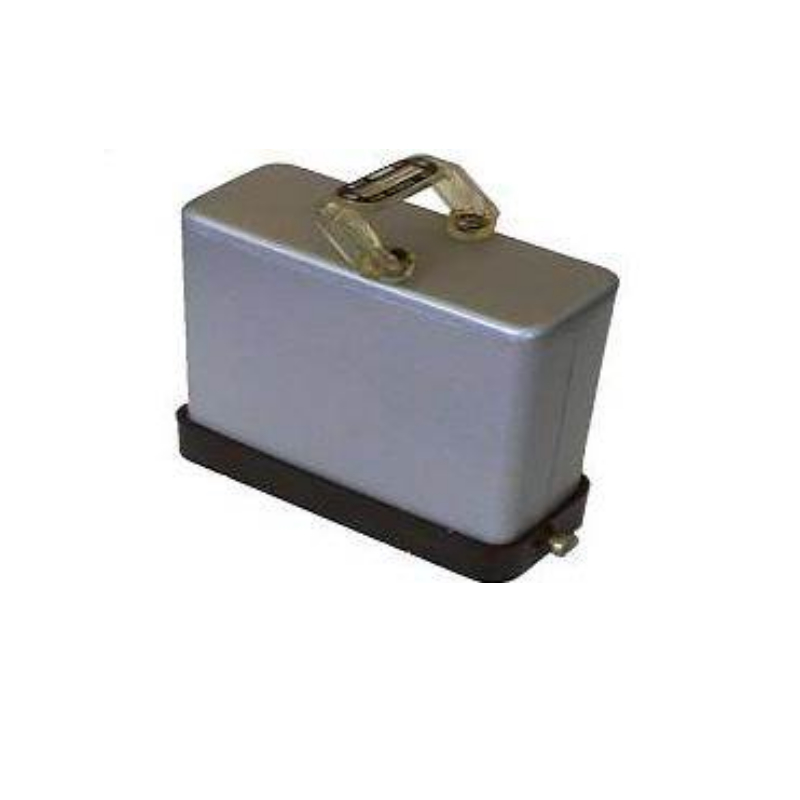

Преобразователь полупроводниковый ППШ-3
Описание
Преобразователь полупроводниковый ППШ-3 предназначен для питания электрических цепей устройств автоматики и телемеханики, а также используется для преобразования энергии источника переменного или постоянного тока напряжением 12В в энергию постоянного тока напряжением (22±1)В; (55±2)В; (77±3) В при токе в нагрузке 77 мА в условиях У3 ГОСТ 15150 для работы при температурах от минус 40 С до плюс 60 С, влажности до 98% при температуре +25 С.
Характеристики
| Параметры | Значения |
| номинальное напряжение питания переменного тока, В | 12 |
| номинальное напряжение питания постоянного тока, В | 12 |
| напряжения постоянного тока на выходе преобразователя | |
| (контакты 2, 3) при токе в нагрузке 77 мА и при установке соответствующих перемычек на штепсельной розетке между соответствующими контактами, В |
(22±1) (55±2) (77±3) |
| изменение выходных напряжений при изменении входных на ±10% |
не более, % ±15 |
| Габаритные размеры , мм | не более 230х82х203 |
