Преобразователь ПНС-430

Average: 8 (1 vote)

Преобразователь ПНС-430 предназначен для преобразования напряжения переменного тока в унифицированный аналоговый сигнал постоянного тока 4-20 мА.

Область применения

Преобразователь широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.

Структура условного обозначения

Преобразователи ПНС-430 маркируются так: ПНС-430-А, где:

  • ПA - код аналогового входа:
    • П01 - от 0 А до 1 А;
    • П02 - от 0 А до 5 А;
    • П03 - от 0 А до 2,5 А.

Конструктивное исполнение

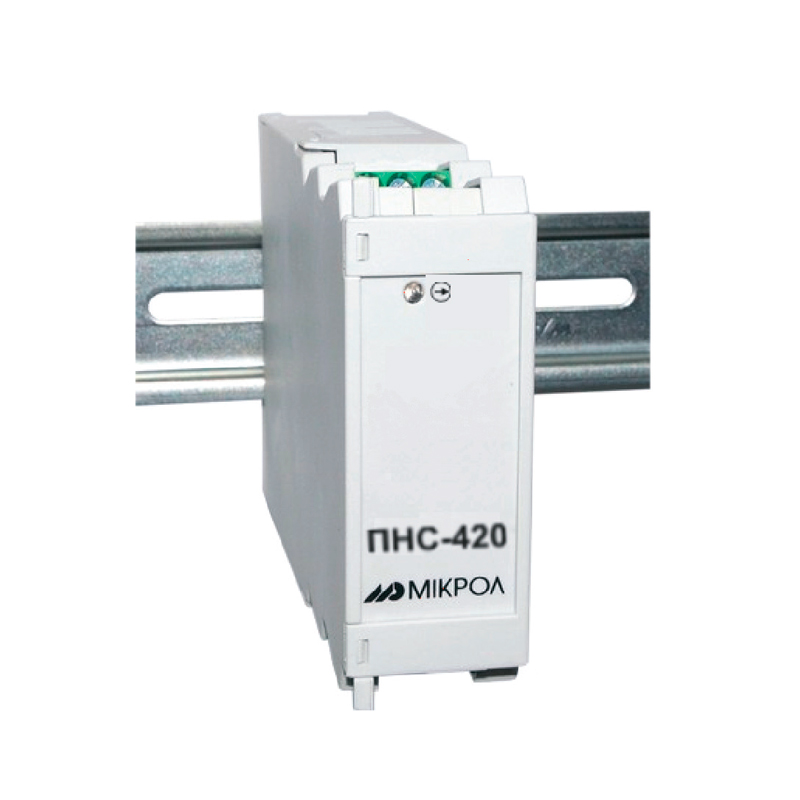

Преобразователь ПНС-430 конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата преобразователя, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса. Выбор входного сигнала осуществляется с помощью резистора R3 размещенного внутри прибора.

Технические характеристики
Параметр Норма
Входной сигнал -переменный ток От 0 до 1 А От 0 до 5 А
Выходной сигнал (пассивный, требует внешний источник питания) От 4 мА до 20 мА, Rн 500 Ом
Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает, % 0,4
Предельная перегрузка (от диапазона входного сигнала) в 5 раз
Максимальное время перегрузки, сек не более 5
Напряжение питания, В от 18 до 36

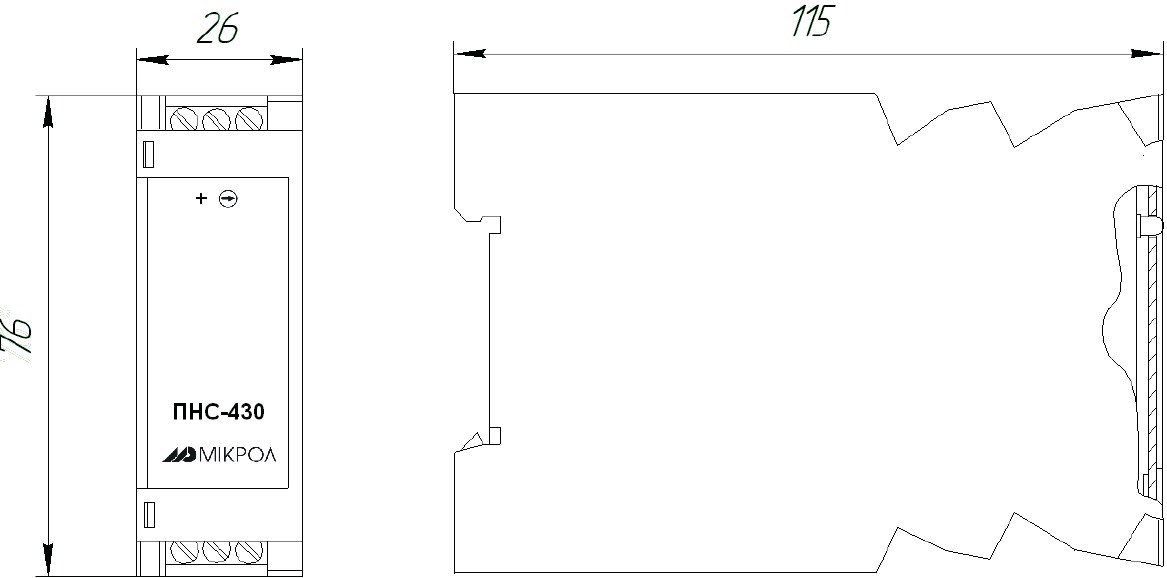

Габаритные размеры, мм 76 х 26 х 115
Масса, кг Не более 0,13

Преобразователь ПНС-430 - 1 шт,

Руководство по эксплуатации - 1 экз.
