Преобразователь ПНС-410

Average: 9 (1 vote)

Преобразователь ПНС-410 предназначен для преобразования напряжения постоянного тока или напряжения в унифицированный аналоговый сигнал постоянного тока 4-20 мА.

Структура условного обозначения

Преобразователи ПНС-410 маркируются так: ПНС-410-А, где:

  • A - код входного сигнала:
  • 01 - от 0 мВ до 75 мВ,
  • 02 - от 0 В до 10 В,
  • 03 - от 0 В до 15 В,
  • 04 - от 0 В до 60 В,
  • 05 - от 0 В до 100 В,
  • 06 - от 0 В до 150 В,
  • 07 - от 0 В до 250 В,
  • 08 - от 0 В до 500 В;
  • 10 - от 0 мА до 5 мА,
  • 11 - от 0 мА до 20 мА,
  • 12 - от 4 мА до 20 мА,
  • 13 - от 0 А до 1 А.

Конструктивное исполнение

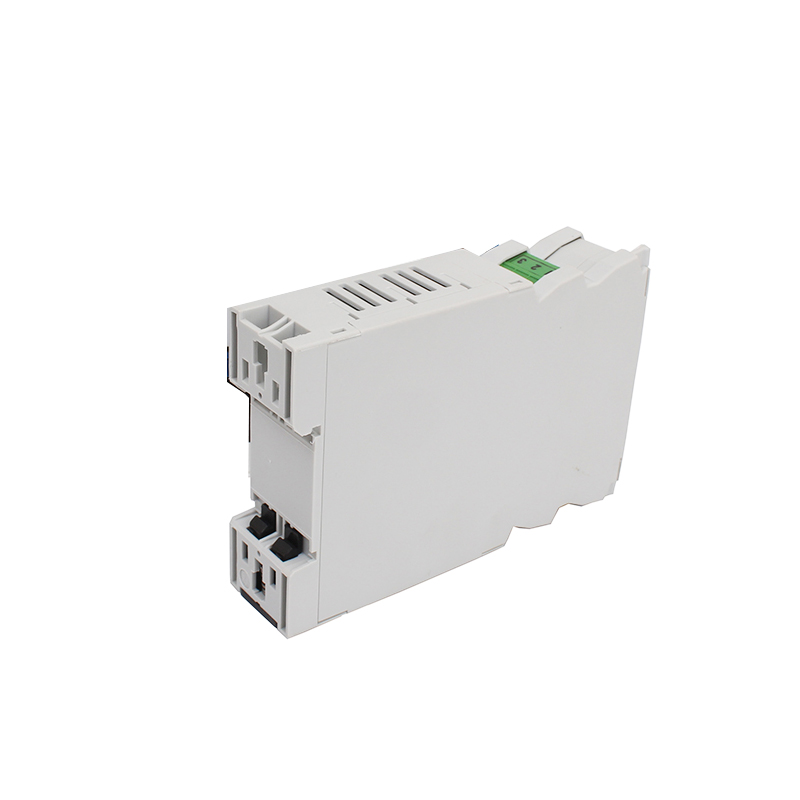

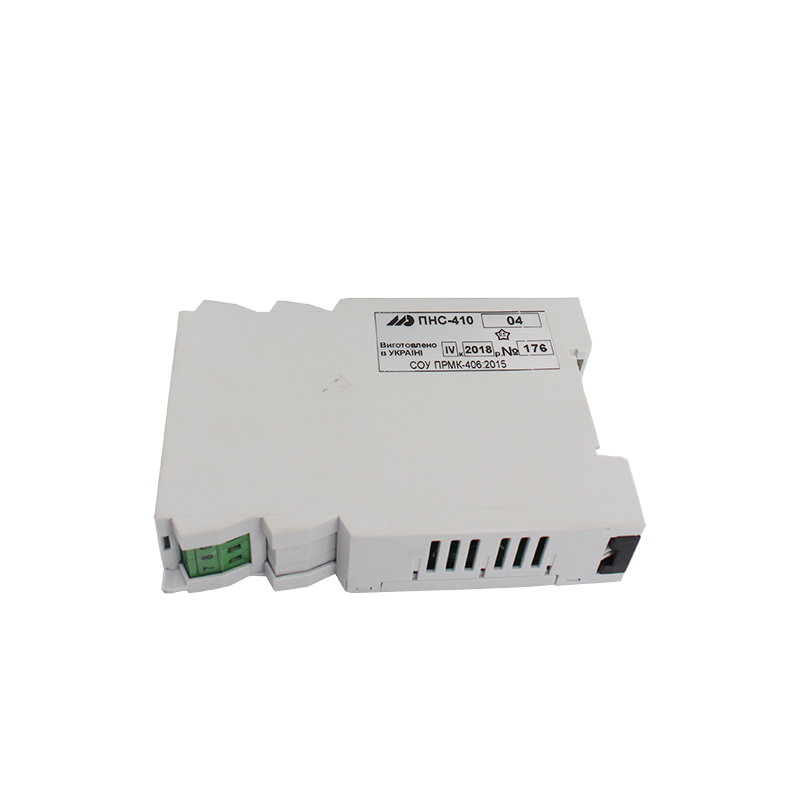

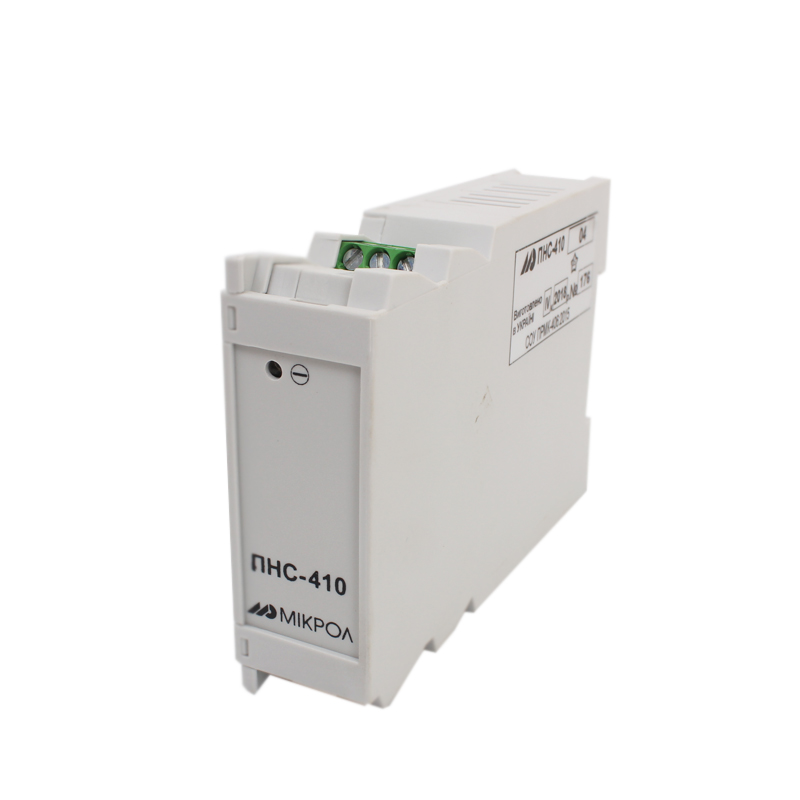

Преобразователь ПНС-410  конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата преобразователя, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса. Выбор входного сигнала осуществляется с помощью резисторов, размещенных внутри преобразователя.

Название параметра Значение
Входной сигнал
  • напряжение постоянного тока, однополярное
  • постоянного тока
От 0 мВ до 75 мВ (с шунта), Rвх=250 кОм От 0 до 10 В, Rвх=130 кОм От 0 до 15 В, Rвх=200 кОм От 0 до 60 В, Rвх=267 кОм От 0 до 100 В, Rвх=200 кОм От 0 до 150 В, Rвх=667 кОм От 0 до 250 В, Rвх=667 кОм От 0 В до 500 В, Rвх>1 МОм От 0 до 5 мA, Rвх=200 Ом От 0 до 20 мA, Rвх=50 Ом От 4 до 20 мA, Rвх=62 Ом
Время преобразования входного сигнала, мсек От 1 до 3 мсек (перемычка JP2 устанавливается); От 200 до 600 мсек (перемычка JP2 отсутствует)
Выходной сигнал (пассивный, требует внешний источник питания) От 4 мА до 20 мА, Rн £ 500 Ом
Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала, %   не более 0.25
Предельная перегрузка (от диапазона входного сигнала):
  • 100 В
  • свыше 100 В
в 5 раз в 2 раза
Максимальное время перегрузки, сек не более 5
Напряжение питания, В от 18 до 36

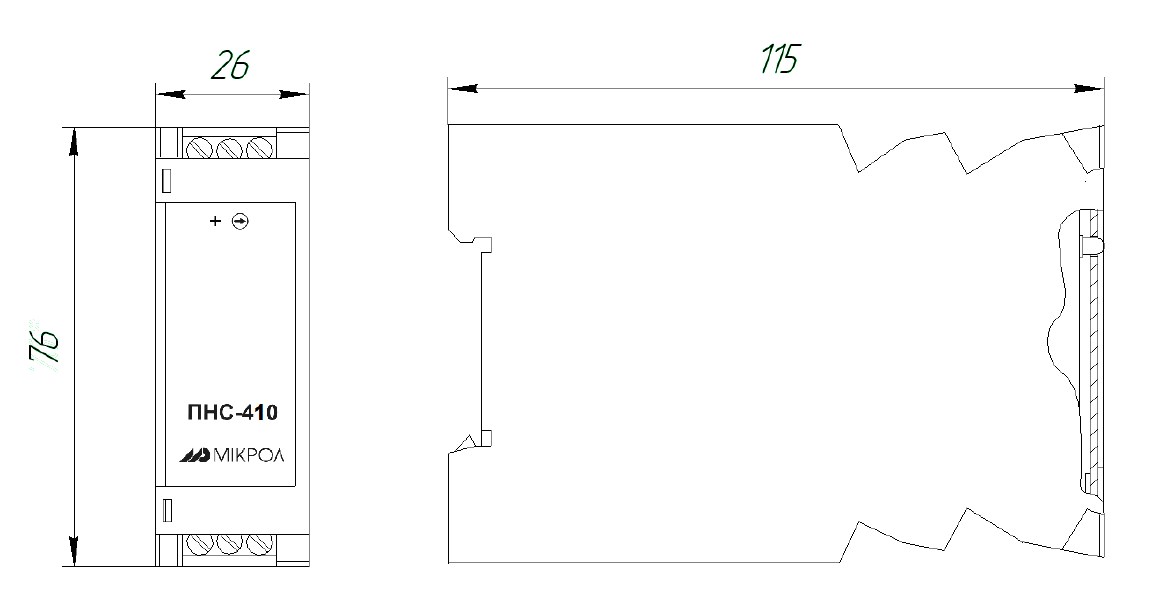

Габаритные размеры (ВхШхГ), мм 76 х 26 х 115
Масса, кг Не более 0.13
Обозначение Наименование Количество
ПРМК.426442.030 Преобразователь постоянного напряжения ПНС-410 1
ПРМК.426442.030 РЭ Руководство по эксплуатации 1*
ПРМК.426442.030 ПС Паспорт 1
* 1 экз. при поставке любого количества преобразователей данного типа в один адрес
