Преобразователь ПНС-420
Описание
Преобразователь ПНС-420 предназначен для преобразования напряжения переменного напряжения в унифицированный аналоговый сигнал постоянного тока 4-20 мА.
Область применения
Преобразователь широко используется в системах регулирования и управления технологическими процессами в энергетике, металлургии, в измерительных системах и измерительно-вычислительных комплексах.
Структура условного обозначения
Преобразователи ПНС-420 маркируются так: ПНС-420-А, где:
- A - код аналогового входа:
- 01 - от 0 В до 10 В,
- 02 - от 0 В до 15 В,
- 03 - от 0 В до 60 В,
- 04 - от 0 В до 100 В,
- 05 - от 0 В до 150 В,
- 06 - от 0 В до 250 В,
- 07 - от 0 В до 500 В
Конструктивное исполнение

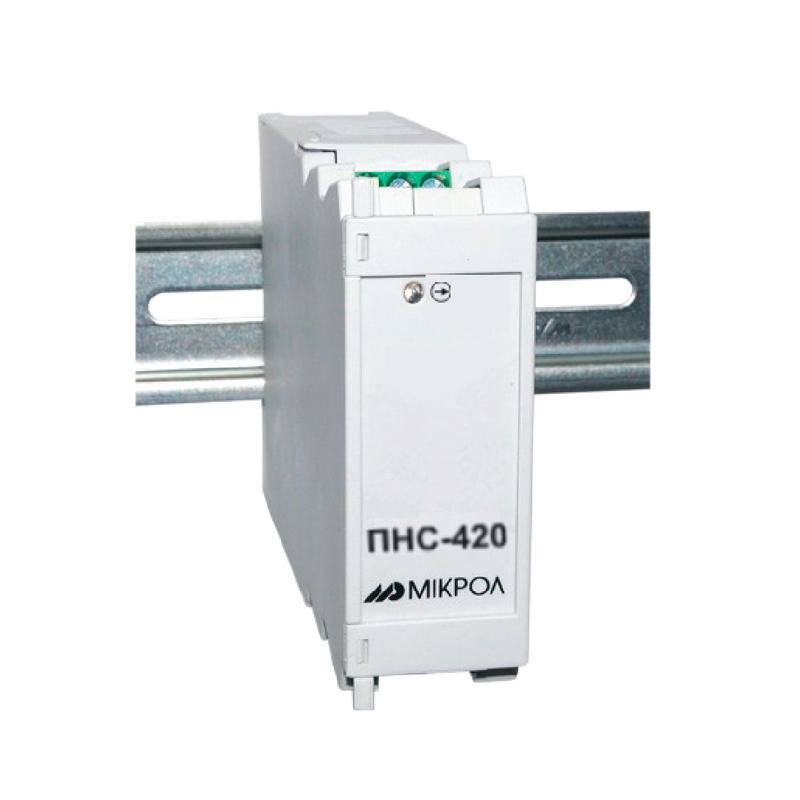

Преобразователь конструктивно выполнен в литом ударостойком пластмассовом корпусе, на задней стенке которого установлен захват для монтажа на DIN-рейке 35 мм. Внутри корпуса размещена плата преобразователя, которая представляет собой плату печатного монтажа с размещенными на ней радиоэлементами. Свечение светодиода, который размещен на плате, обеспечивается сквозь отверстие в передней панели корпуса.
Выбор входного сигнала осуществляется с помощью резисторов размещенных внутри прибора.
Характеристики
| Параметр | Норма |
| Входной сигнал -напряжение переменного тока (частотой от 40 до 1000 Гц) | от 0 до 10 В, Rвх=50 кОм от 0 до 15 В, Rвх=150 кОм от 0 до 60 В, Rвх=300 кОм от 0 до 100 В, Rвх=500 кОм от 0 до 150 В, Rвх=750 кОм от 0 до 250 В, Rвх=1,2 МОм от 0 до 500 В, Rвх=2.5 МОм |
| Выходной сигнал (пассивный, требует внешний источник питания) | от 4 мА до 20 мА, Rн 500 Ом |
| Погрешность преобразования входного сигнала, при частоте 50 Гц, выражена в процентах от номинального диапазона изменения выходного сигнала – не превышает, % | 4 |
Предельная перегрузка (от диапазона входного сигнала)
|
в 5 раз в 2 раза |
| Максимальное время перегрузки, сек | не более 5 |
| Напряжение питания, В | от 18 до 36 |
| Габаритные размеры, мм | 76х26х115 |
| Масса, кг | не более 0.13 |
| Среднее время восстановления работоспособности | 4 часа |
| Средний срок эксплуатации | не менее 10 лет |
| Минимально допустимое электрическое сопротивление изоляции при температуре окружающей среды 20 +/- 5 С и относительной влажности воздуха до 80% | не менее 40 МОм |
| Граница допустимого значения дополнительной погрешности при частоте входного сигнала от 40 до 1000Гц | не превышает 0.1% от диапазона измерения соответствующего сигнала |
| Граница допустимого значения дополнительной погрешности преобразования при изменении температуры окружающей среды на каждые 10С в диапазоне от минус 40С до 70С | не превышает +/-0,2% от диапазона изменения выходного сигнала |
| Граница допустимого значения дополнительной погрешности преобразования при действии постоянных магнитных полей или переменных полей сетевой частоты с напряженностью до 400А/м | не превышает +/- 0,25% от диапазона изменения выходного сигнала |
| Величина пульсации выходного тока | не превышает 0,25 % верхней границы изменения выходных сигналов |
Комплектация
- Преобразователь ПНС-420 - 1шт,
- Руководство по эксплуатации - 1 экз.
