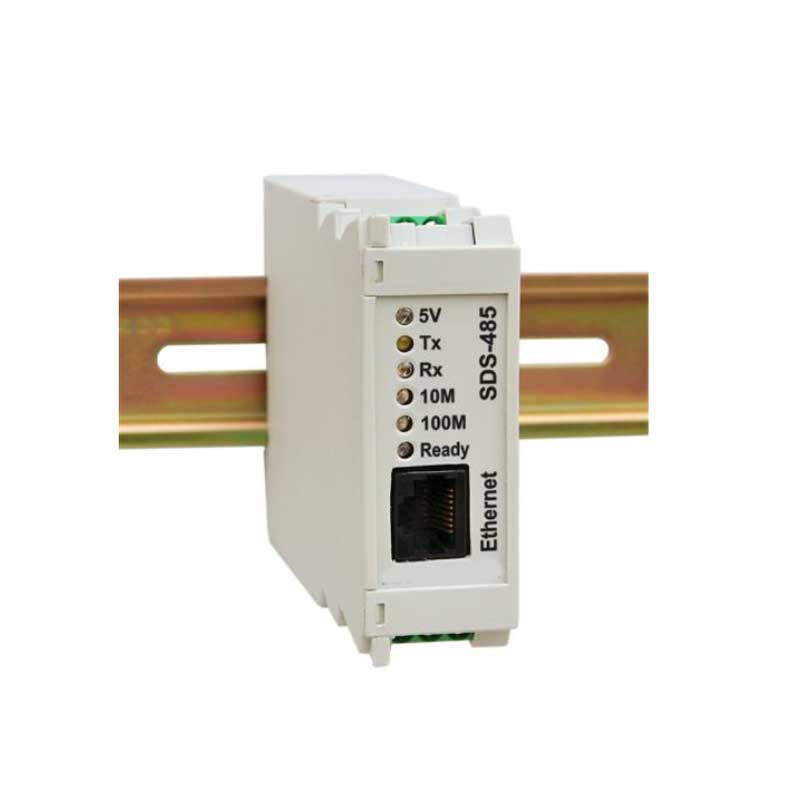

Преобразователь интерфейсов RS-485 в Ethernet SDS-485

Average: 10 (1 vote)

Преобразователь интерфейсов RS-485 в Ethernet SDS-485 служит для организации обмена информацией по каналу последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсом RS-485 к сети Ethernet.

Преобразователь интерфейсов (сервер последовательных интерфейсов) SDS-485 обеспечивает подключение устройств с последовательными интерфейсами, таких как POS-терминалы, кассовые аппараты, устройства считывания магнитных карт, модемы, программируемые контроллеры, датчики, станки с ЧПУ и т.д., к обычной TCP/IP сети хостов, независимо от того, где используется устройство – локально или в любой точке мира.

Преобразователь интерфейсов (сервер последовательных интерфейсов) SDS-485 поддерживает режим Real COM и шесть других режимов: TCP Client, ETHERNET Modem, RFC2217, UDP, и MCSC.

Техническая характеристика

Значение

Общие характеристики

Гальваническая развязка

трехуровневая(входной интерфейс-выходной интерфейс-питание)

Электропитание
- переменное напряжение
- постоянное напряжение

220 В (от 187 В до 242 В) – БП-485
24 В (от 10 В до 35 В)

Ток потребления
- переменное напряжение
- постоянное напряжение

2 Вт
60 мА

Масса

0,13 кг

Габаритные размеры (ВхШхГ)

76х26х115мм

Степень защиты корпуса

IP30

Крепление корпуса

рельс DIN35х7.5 EN50022

Условия эксплуатации указаны в таблице

Температура

от минус 40 °С до плюс 70 °С

Влажность воздуха (при температуре +35 °С )

от 30 % до 80 %

Атмосферное давление

от 84 кПа до 107 кПа

Вибрация

с частотой до 60 Гц с амплитудой до 0.1 мм

Помещение

Закрытое, взрыво – пожаробезопасное

Вид климатического исполнения

УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 °С до 70 °С

Характеристики интерфейса RS-485

Тип приемопередатчиков интерфейса

дифференциальный потенциальный

Тип линии связи

2-х проводная

Количество приемопередатчиков (узлов)

32 на одном сегменте сети

Количество узлов в сети

255 (250 с учетом магистральных усилителей)

Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная)

62,5 кбит/с - 1200 м (одна витая пара)
375 кбит/с - 300 м (одна витая пара)
2400 кбит/с - 100 м (две витых пары)
10000 кбит/с - 10 м

Режим автоматического определения направления передачи данных

с соответствующим переключением режима работы передатчика

Режимы управления приемом-передачей

с разрешением по сигналу RTS (или CTS, DTR, DSR)

Предусмотрена установка

согласующих терминальных резисторов, цепей защиты и смещения

Характеристики интерфейса ETHERNET

Скорость обмена

10/100 Мбит

Поддерживаемые сетевые протоколы

TCP Server/Client, UDP, VCP

Кол-во поддерживаемых TCP серверов

1
