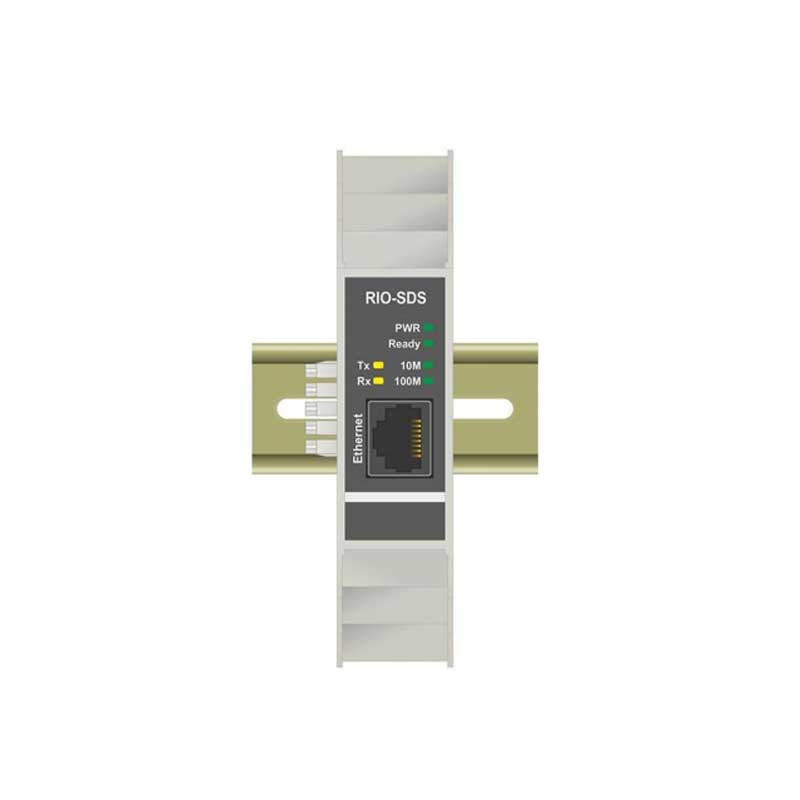

Преобразователь интерфейсов RS-485 в Ethernet RIO-SDS
Описание
Преобразователь интерфейсов RS-485 в Ethernet RIO-SDS применяется для организации обмена информацией по каналу последовательной связи в системах где требуется подключение устройства (сети устройств) с интерфейсом RS-485 к сети Ethernet.
Выполняемые функции
- Преобразователь интерфейсов (сервер последовательных интерфейсов) RIO-SDS обеспечивает подключение устройств с последовательными интерфейсами, таких как POS-терминалы, кассовые аппараты, устройства считывания магнитных карт, модемы, программируемые контроллеры, датчики, станки с ЧПУ и т.д., к обычной TCP/IP сети хостов, независимо от того, где используется устройство – локально или в любой точке мира.
- Преобразователь интерфейсов (сервер последовательных интерфейсов) RIO-SDS поддерживает режим Real COM и шесть других режимов: TCP Client, ETHERNET Modem, RFC2217, UDP, и MCSC.
Режимы модуля в сети
Модуль RIO-SDS может функционировать в режиме:
- работы с пользовательскими сетевыми настройками (сетевой адрес, скорость обмена и тайм-аут задается пользователем);
- конфигурации сетевых параметров (сетевой адрес прибора - 1, скорость обмена – 115200 бит/с).
Режимы работы модуля
Модуль RIO-SDS может работать в двух режимах работы:
- рабочем (модуль работает согласно указанным при конфигурировании настройкам, а по истечении таймаута запроса на передней панели начинает мигать светодиод ERR);
- безопасном (модуль работает совместно с командой слежения за сетью, которая по истечении таймаута запроса засвечивает светодиод ERR, и он будет постоянно гореть).
Характеристики
|
Техническая характеристика |
Значение |
|
Общие характеристики |
|
|
Гальваническая развязка |
трехуровневая(входной интерфейс-выходной интерфейс-питание) |
|
Электропитание - постоянное напряжение |
24 В (от 10 В до 35 В) |
|
Ток потребления - постоянное напряжение |
60 мА |
|
Масса |
0,18 кг |
|
Габаритные размеры (ВхШхГ) |
117х23х129 мм |
|
Степень защиты корпуса |
IP30 |
|
Крепление корпуса |
рельс DIN35х7.5 EN50022 |
|
Условия эксплуатации указаны в таблице |
|
|
Температура |
от минус 40 °С до плюс 70 °С |
|
Влажность воздуха (при температуре +35 °С ) |
от 30 % до 80 % |
|
Атмосферное давление |
от 84 кПа до 107 кПа |
|
Вибрация |
с частотой до 60 Гц с амплитудой до 0.1 мм |
|
Помещение |
Закрытое, взрыво – пожаробезопасное |
|
Вид климатического исполнения |
УХЛ категории размещения 4.2 по ГОСТ 15150-69, но для работы при температуре от минус 40 °С до 70 °С |
|
Характеристики интерфейса RS-485 |
|
|
Тип приемопередатчиков интерфейса |
дифференциальный потенциальный |
|
Тип линии связи |
2-х проводная |
|
Количество приемопередатчиков (узлов) |
32 на одном сегменте сети |
|
Количество узлов в сети |
255 (250 с учетом магистральных усилителей) |
|
Характеристика скорость обмена/длина линии связи (зависимость экспоненциальная) |
62,5 кбит/с - 1200 м (одна витая пара) |
|
Режим автоматического определения направления передачи данных |
с соответствующим переключением режима работы передатчика |
|
Режимы управления приемом-передачей |
с разрешением по сигналу RTS (или CTS, DTR, DSR) |
|
Предусмотрена установка |
согласующих терминальных резисторов, цепей защиты и смещения |
|
Характеристики интерфейса ETHERNET |
|
|
Скорость обмена |
10/100 Мбит |
|
Поддерживаемые сетевые протоколы |
TCP Server/Client, UDP, VCP |
|
Кол-во поддерживаемых TCP серверов |
1 |
