Преобразователь интерфейсов МТМ4000F

Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Преобразователь интерфейсов МТМ4000F предназначен для преобразования сигналов интерфейса RS232 в сигналы интерфейса RS485 по одному каналу.

Основные функции

  • скорость передачи (определяется автоматически), не более 115200 бод;
  • управление направлением передачи: автоматическое, сигналами DTR или RTS (выбирается перемычками);
  • гальваническое разделение входных, выходных цепей, цепей питания 1500 В;
  • монтаж на Din-рейку.

Схема подключения преобразователя интерфейсов МТМ4000F

рис. 1 - Схема подключения преобразователя

Характеристики

Технические характеристики

Напряжение питания:

DC 24 В +10% -15%

при поставке в комплекте с МТМ101

АС 197...242 В

при поставке в комплекте с МТМ140, МТМ141, МТМ142

АС 100...250 В

Потребляемая мощность, не более

3 Вт

Диапазон рабочих температур

+5...+50 °С

Степень защиты корпуса

IP20

Масса, не более

0,2 кг

Шаг установки:

по горизонтали, не более

31 мм

по вертикали, не более

100 мм

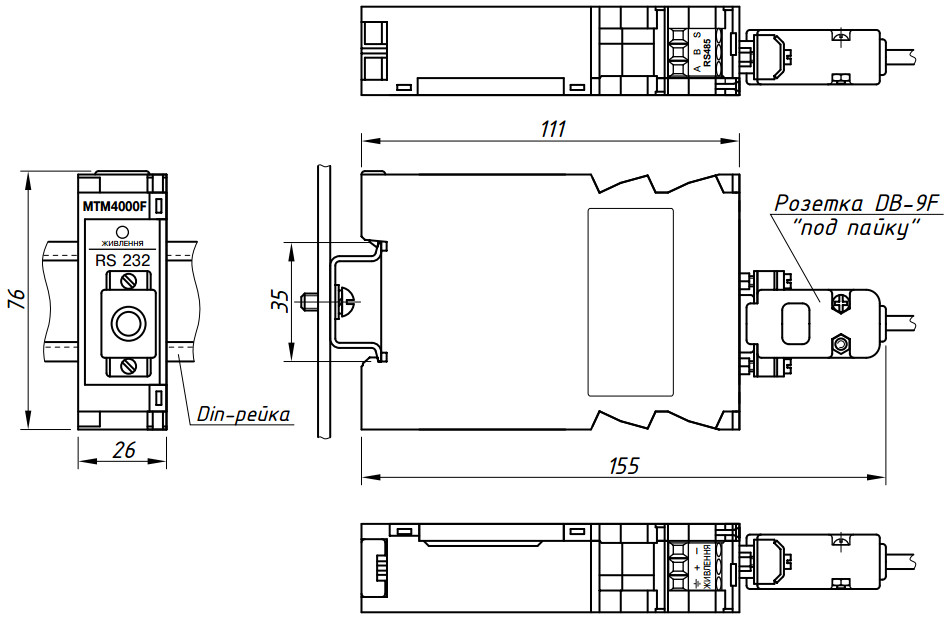

 Монтажный чертёж МТМ4000F

рис. 2 - Монтажный чертёж МТМ4000F
