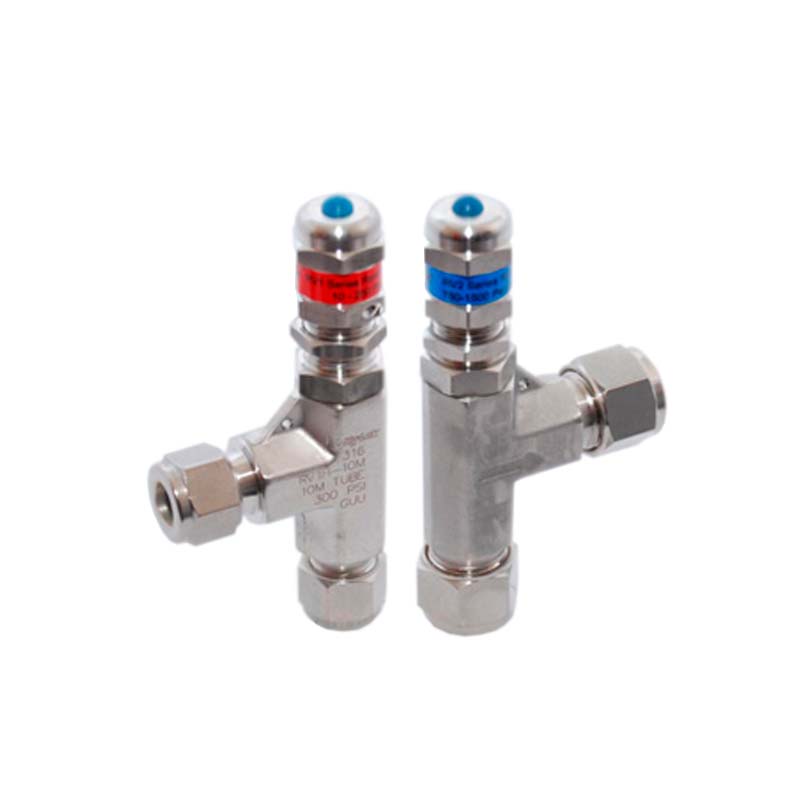

Предохранительные клапаны Hy-lok серии RV

Голосов: 3
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Предохранительные клапаны Hy-lok серии RV предназначены для сброса избыточного давления из трубопроводной системы в окружающую среду.

Характеристики

Конструкционные материалы
Материал Корпуса Нержавеющая сталь
Прокладка Viton
Пружина SS 302
Крышка Полипропилен

Диапазон давлений срабатывания клапана предохранительного серии RV1 от 0,7 до 17,2 бар.

Давление пружин серии RV2
Пружина Открывающее давление
sig bar kPa Цвет
A 225-750 15,5-51,5 1550-5150 Жёлтый
B 750-1500 51,5-103 5150-10300 Фиолетовый
C 1500-2250 103-155 10300-15500 Оранжевый
D 2250-3000 155-206 15500-20600 Коричневый
E 3000-4000 206-275 20600-27500 Белый
F 4000-5000 275-344 27500-34400 Красный
G 5000-6000 344-414 34400-41400 Зелёный
Предохранительные клапаны серии RV1 с давлением срабатывания до 17 бар
Кодировка Подсоединения Cv ДУ
Вход Выход
RV1-H-6M-* Hy-Lok 6mm Hy-Lok 6mm 0,6 4,8
RV1-H-8M-* Hy-Lok 8mm Hy-Lok 8mm 0,6 4,8
RV1-H-12M-* Hy-Lok 12mm Hy-Lok 12mm 0,6 4,8
RV1-H-4T-* Hy-Lok 1/4" Hy-Lok 1/4" 0,6 4,8
RV1-H-8T-* Hy-Lok 1/2" Hy-Lok 1/2" 0,6 4,8
RV1-MH-8N8T-* NPT 1/2" Hy-Lok 1/2" 0,6 4,8
RV1-MH-8N12M-* NPT 1/2" Hy-Lok 12mm 0,6 4,8
RV1-MF-4N-* NPT 1/4" NPT 1/4" 0,6 4,8
RV1-MF-6N-* NPT 3/8" NPT 3/8" 0,6 4,8
RV1-MF-8N-* NPT 1/2" NPT 1/2" 0,6 4,8
Предохранительные клапаны серии RV2 с давлением срабатывания до 414 бар
Кодировка Подсоединения Cv ДУ
Вход Выход
RV2-H-6M-WS-* Hy-Lok 6mm Hy-Lok 6mm 0,6 4,8
RV2-H-8M-WS-* Hy-Lok 8mm Hy-Lok 8mm 0,6 4,8
RV2-H-12M-WS-* Hy-Lok 12mm Hy-Lok 12mm 0,6 4,8
RV2-H-4T-WS-* Hy-Lok 1/4" Hy-Lok 1/4" 0,6 4,8
RV2-H-8T-WS-* Hy-Lok 1/2" Hy-Lok 1/2" 0,6 4,8
RV2-MH-8N8T-WS-* NPT 1/2" Hy-Lok 1/2" 0,6 4,8
RV2-MH-8N12M-WS-* NPT 1/2" Hy-Lok 12mm 0,6 4,8
RV2-MF-4N4N-WS-* NPT 1/4" NPT 1/4" 0,6 4,8
RV2-MF-6N6N-WS-* NPT 3/8" NPT 3/8" 0,6 4,8
RV2-MF-8N8N-WS-* NPT 1/2" NPT 1/2" 0,6 4,8
Обозначение «WS» означает отсутствие пружины в корпусе перепускного клапана. Если Вы хотите получить перепускной клапан в сборе с пружиной, укажите тип пружины в кодировке, например, RV2-H-6M-A.
Пружины на разные давления срабатывания для клапана RV2
Кодировка Давление
RV2-SP-A 15.5-51.5 бар
RV2-SP-B 51.5-103 бар
RV2-SP-C 103-155 бар
RV2-SP-D 155-206 бар
RV2-SP-E 206-275 бар
RV2-SP-F 275-344 бар
RV2-SP-G 344-414 бар

Модификации

Клапаны выпускаются из нержавеющей стали 316 и подразделяются на две серии:

  • RV1 - для низкого давления (до 20,7 бар),
  • RV2 - для высокого давления (от 15,5 до 414 бар).
