Позиционер ПП-5

Позиционер ПП-5 считается комплектующей частью поворотного механизма, который называется механизм МИП-ПТ (МИП-П или МИП-Э).

Назначение позиционера ПП-5

Пневматический позиционер ПП-5, который имеет отдельные габаритные показатели и отдельные размеры для присоединения, используется в качестве составляющего элемента систем автоматического управления или удаленного регулирования техпроцессами в тепловых видах  промышленности. Чаще всего он встречается в нефтеперерабатывающей, химической; сахарной отрасли. Наше устройство пневматического действия весьма успешно трудится при диапазоне температурного столба ниже +52 и выше -31 градусов.. Позиционер используют в условиях повышенной влажности 95% при температурном режиме 35°С.

Устройство предназначено для снижения рассогласования хода поворотных пневматических механизмов, а также увеличения их быстродействия. Функционирование позиционера происходит за счет того, что вводится обратная связь с положением рабочего выходного вала. Приспособление устанавливают на механизм МИП, при этом размер угла на который может повернуться выходной вал, колеблется от нуля до девяносто градусов.

Особенности

Позиционер преобразует полученный от регулятора сигнал в другой пневмосигнал, имеющий соответствующий уровень интенсивности. Прибор гарантирует пропорциональность хода пневматического сервомотора и давления приходящего от базового регулятора сигнала контроля.

Устройство и работа

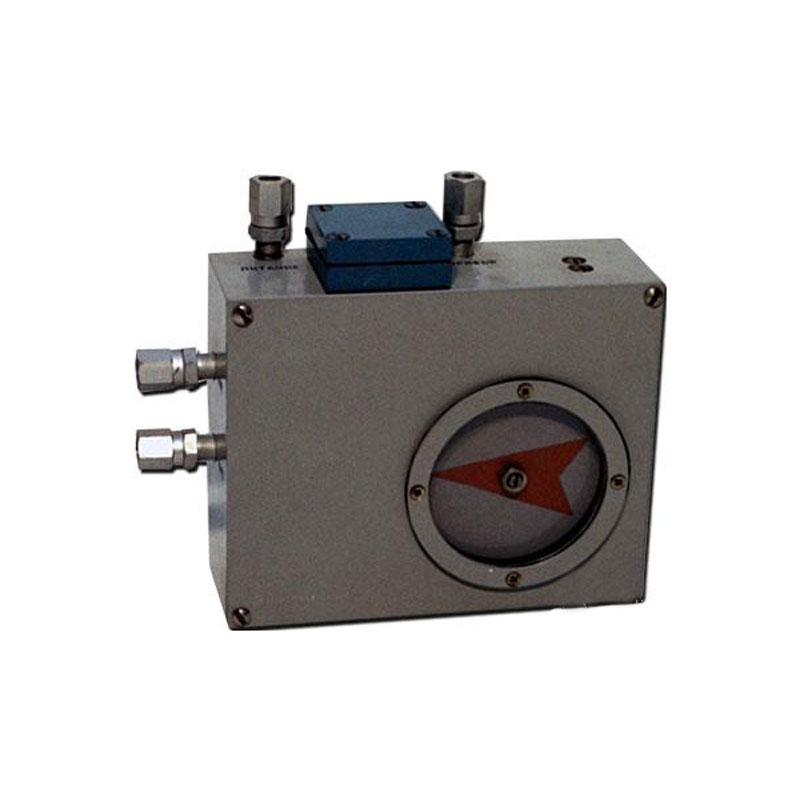

Конструктивно позиционер представляет собой металлический корпус с индикатором положения на лицевой панели и патрубками подключения пневматических трубопроводов на боковых панелях. На задней панели прибора устроено устройство подключения к валу исполнительного пневматического механизма.

При установке прибора, для обеспечения герметичности соединений, следует соблюдать монтажные размеры соединительных патрубков и рекомендованную ориентацию устройства в пространстве.

Устройство может использоваться в системах автоматического управления и регулирования производственных процессов на предприятиях использующих пневматические исполнительные системы.

Позиционер ПП-5 трудится в промежутке параметров совершения работы:

№ п\п

Свойство по работе

Его значение

1

Среда произведения работы

Сжатый воздух

2

 Питающее давление, кПа:



Минимальное

400



Максимальное

630

3

Диапазон давления управляющего пневматического сигнала, кПа:



Минимальное значение

20



Максимальное значение

100

4

Максимальная погрешность поворота вала, %

2

5

Расход воздуха при 400 кПа, м3/ч:



Длительном режиме

1.2



Переходном режиме

13

6

Вес устройства, кг

1,6

Использование позиционера возможно при соблюдении следующих параметров окружающей среды:

  • Температура окружающего воздуха от -30 до +50 °С.
  • Допустимая влажность 95 %при температуре воздуха +35 °С.

Комплект поставки прибора:

  • Позиционер.
  • Паспорт прибора и руководство по монтажу.
