Позиционер пневматический РПП-1

Average: 10 (1 vote)
Категория:

Позиционер пневматический РПП-1 предназначен для углового позиционирования выходного вала пневмопривода поворотного типа.

Область применения

Позиционер не имеет самостоятельного применения и является комплектующим изделием для пневмоприводов. Совместно с ним широко используется в системах автоматического регулирования для дистанционного управления материальными потоками в технологических процессах на объектах в различных отраслях промышленности.

Технические характеристики
Параметры Значение
Питание позиционера сжатый воздух
Класс загрязненности сжатого воздуха кл. 3 по ГОСТ 17433
Давление питания 0,25-0,6 МПа
Стандартный диапазон входного давления 0,02-0,1 МПа
Номинальная характеристика преобразования
входного сигнала в угол поворота
линейная
Наибольший угол поворота, град. не более 100
Расход воздуха в установившемся режиме
(при давлении питания 0,6 мПа и t среды 25±15°C)
не более 3 м3
Предел допускаемой погрешности,
приведенной к полному углу поворота
не более 2,5%
Предел допускаемого значения вариации (гистерезис) позиционирования не более 2,5%
Порог чувствительности не более 1,0 кПа
Климатическое исполнение У по ГОСТ 15150
Габаритные размеры 170х170х113 мм
Масса не более 1,5 кг

Эксплуатация

Оптимальными условиями для использования позиционера пневматического РПП-1 являются%

  • температура окружающей среды от -30°С до +70°С,
  • относительная влажность воздуха до 95%.

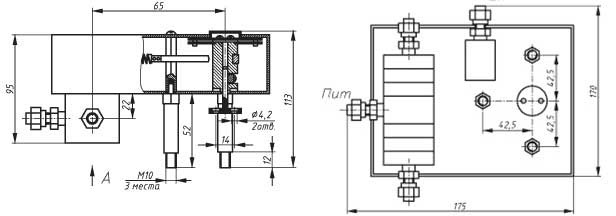

Габаритные и присоединительные размеры позиционера пневматического РПП-1

Габаритные и присоединительные размеры позиционера пневматического РПП-1
