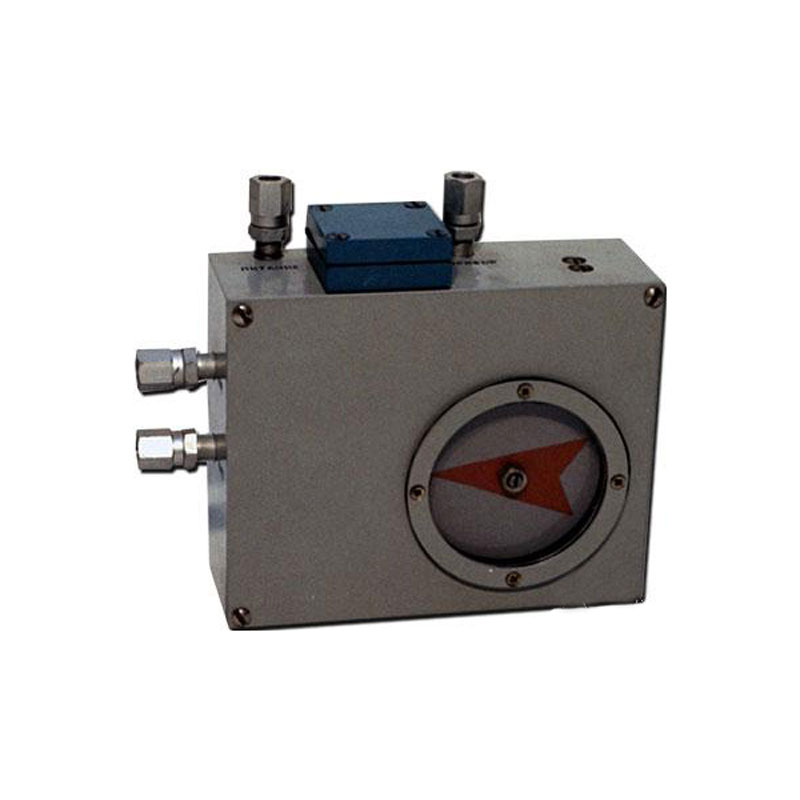

Позиционер ПП-3

Пневматический позиционер ПП-3 применяют для меньшей рассогласованности действий и увеличения быстроты работы пневматических мембранных исполняющих механизмов (сокращённо – МИМ) одностороннего воздействия давления напрямую и в обратном направлении, методом обратного взаимодействия по расположению выходной составляющей МИМ.

Сферы использования

Применяется в устройствах автоматизированного контроля, регулировки, а также управления производственными и технологичными циклами в нефтяной, сахарной и прочих областях перерабатывающей промышленности в режиме управления на расстоянии.

Атмосферные условия использования

Устройство применяется в температурном диапазоне от – 50 до +50 градусов по Цельсию и влажности окружающей среды около 95% при 35 градусах, что соответствует первому уровню, согласно ГОСТ 15150-69.



Условное наименование



Измерительные величины

Производственная среда

Сжатый воздух

Диапазон управления

Пределы 0.2… 1 кгс на см. кв. или от двадцати до ста кПа

Рабочее давление

Минимум 2.5 максимум 6.3 кгс на см. кв.

Рабочее движение МИМ

От шести до ста миллиметров

Допустимая погрешность движения МИМ

«+», «-» 2%

Расходование воздуха в изменяемом режиме при питающем давлении 4 кгс/см. кв.



216,7 литров в минуту

Вес устройства

1.1 килограмм

Пневматический узел предусмотрен для монтирования на мембранные устройства с размерами мембран, которые попали под требования ГОСТ под № 13373 1967 года:

  • Позиционер ПП-3.1 выпускается на МИМ-160;
  • Позиционер ПП-3.2 устанавливается на МИМ-200, а также МИМ-250;
  • Позиционер ПП-3.3 выпускается на МИМ-320 и на МИМ-400;
  • Позиционер ПП-3.4 применяется для МИМ-500.
