Потенциометр ПТП-52

Голосов: 4
Документация:
Этикетка(910.42 КБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Потенциометр ПТП 52 4 кОм (ПТП-52, ПТП 52) прецизионный (высокоточный) – универсальный прибор для многих приложений. Регулируемый делитель напряжения, разновидность реостата, в зависимости от схемы подключения, эксплуатируется в цепи с любым током, при этом размер частоты в ней не более 400 Гц:

  • Для регулирования напряжения;
  • Для регулирования силы тока.

Как правило, потенциометр представляет собой управляемый резистор с подвижным отводным контактом в пылезащищенном корпусе.

Назначение ПТП 52

Прибор используется в электрической сети в тех случаях, когда требуется обеспечить плавную регулировку напряжения на потребителе.

Посредством установки решается задача подстройки внутренних параметров цепей аппаратуры; регулировка мощности, выходного напряжения в электроприборах различного назначения, громкости звука вещающего устройства. На базе прецизионных потенциометров изобретено большое количество датчиков углового и линейного типов перемещения.

Конструктивные особенности

В состав деталей потенциометра входит маленький процент драгметаллов (0.015 г золота и 0,274 г палладия), благодаря которым он имеет высокую эксплуатационную привлекательность. Прибор эффективен, долговечен, отличается простой конструкцией.

Условия эксплуатации

Потенциометр рекомендуется использовать:

  • В температурном промежутке минимум –61 максимум +126 градусов по Цельсию;
  • В цепях (ток переменка) до 1000 Гц при соотношении квадратурного напряжению к прилагаемому не более 0,8%;
  • С прилагаемым вдоль оси прибора усилием не превышающем 9,8 Ньютон (1 кг сила).

Потенциометры рассчитаны на интенсивную эксплуатацию, наделены большим запасом прочности. Каждый прибор проходит предпродажное тестирование в экстремальных условиях. Срок хранения потенциометра – более 12 лет; зарегистрированная минимальная наработка – 30000 часов.

Соблюдение рекомендаций производителя, касающихся транспортировки, монтажа, хранения, эксплуатации, гарантирует абсолютно полное соответствие продукта по всем указанным техническим характеристикам, а также долговечность эксплуатации с сохранением функционала.

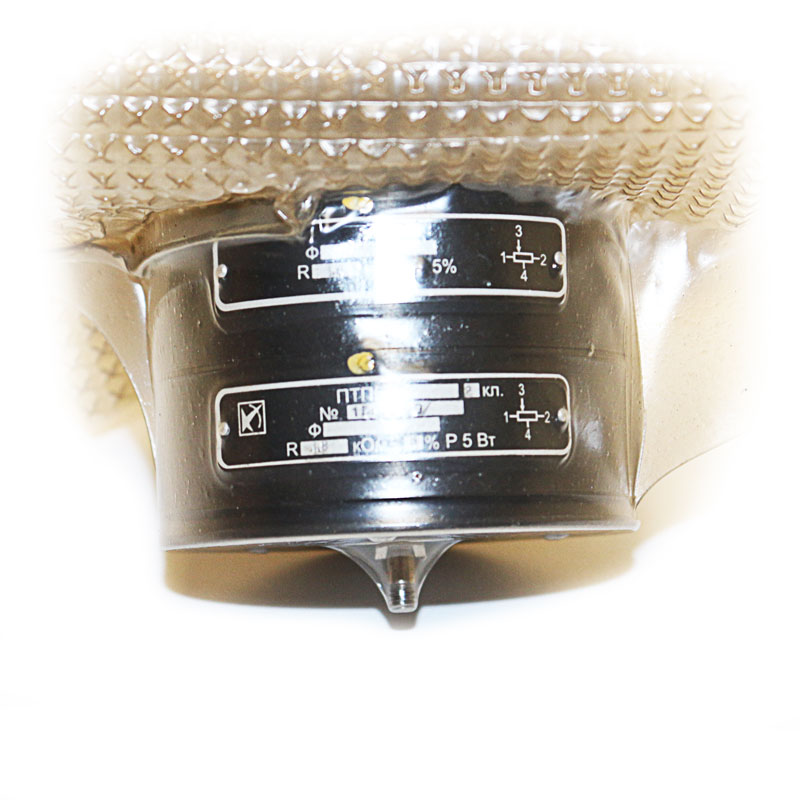

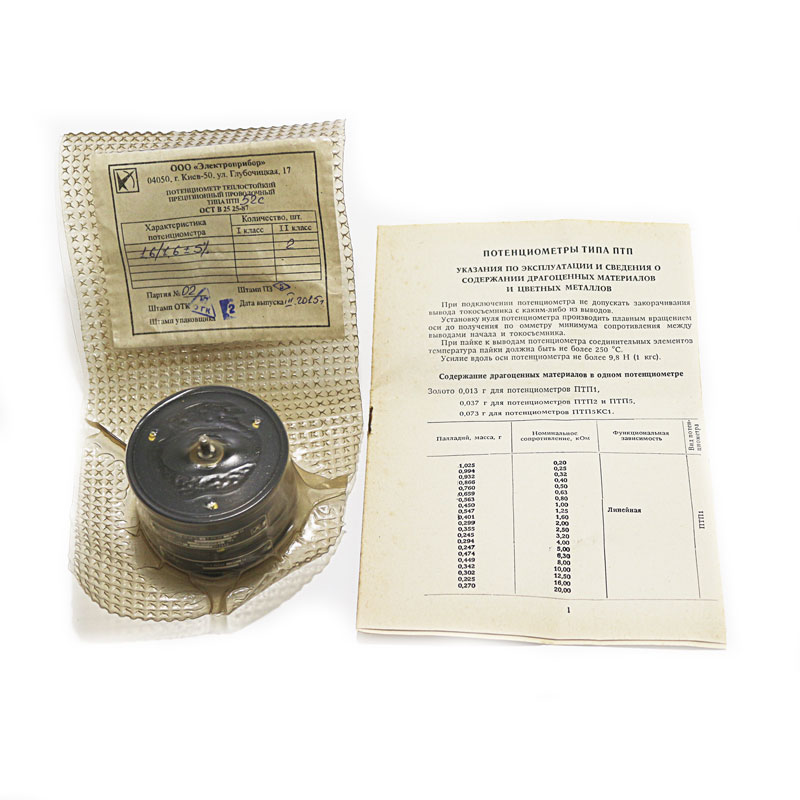

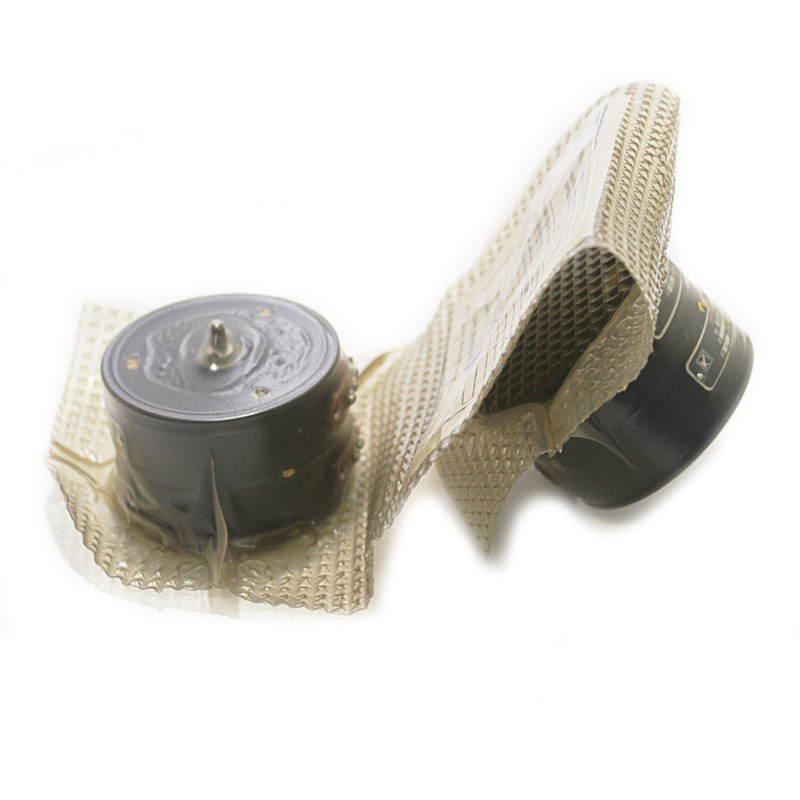

В комплект поставки потенциометра ПТП52 входит устройство округлого типа в корпусе из термостойкого пластика с функциональными деталями для подключения. На корпусе нанесены данные о товаре. К изделию прилагается паспорт и техническое руководство.

Характеристики

Потенциометр ПТП 52 4 кОм теплостойкий проволочный со сдвоенным типом исполнения изготавливается из одинарных, имеет:

  • Функциональную зависимость – линейную;
  • Метод управления – от центрального процессора;
  • Скорость вращения – до 100 об/сек;
  • Стандартный показатель сопротивления – до 4,0 ком;
  • Сопротивление – 1,6 ком;
  • Мощность, с которой происходит рассеивание – 5 ватт;
  • Допустимое отклонение номинального сопротивления – не более 5%;
  • Тип монтажа с креплением при помощи:
    • Гайки:
    • Прижимов, накладок и других видов крепежа;
  • Климатические исполнение – ухл;
  • Размеры:
    • Диаметр 71,5 мм;
    • Толщина 47 мм.
