Описание
Главным эксплуатационным назначением прецизионных проволочных потенциометров, относящихся к категории потенциометр ПЛП, является работа в электрических цепях, работающих на переменном или постоянном варианте тока, частота которого составляет не больше 400Гц. Приборы этого типа производятся без упора, который ограничивает рабочий угол устройства на 330 градусов, по специальному заказу могут быть изготовлены с упором или дополнительным отводом. Климатическое исполнение изготовления, полностью соответствует нормам УХЛ и удовлетворяют нормативы ОСТ.
Конструкционные особенности прибора

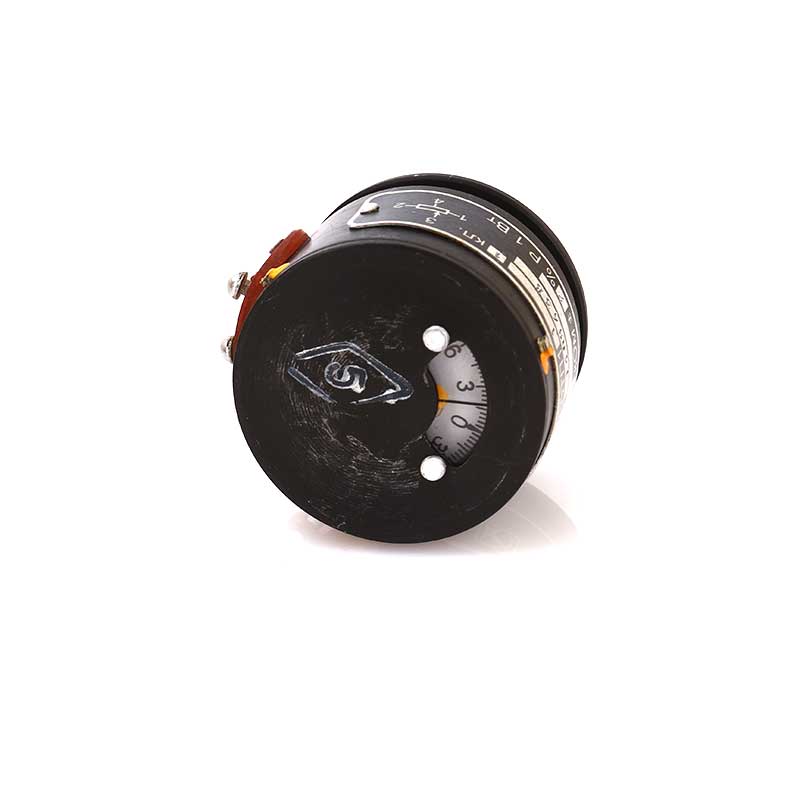

Прецизионные потенциометры изготавливаются с несколькими типами шкал, это шкала Б, С, В и Е. При этом шкальная отметка "О" устанавливается напротив определенной риски при минимальном электросопротивлении между выводом под номером 1 и подвижным контактом для шкал С и В, со вторым выводом для шкалы Е, с четвертым для шкалы Б. Наиболее эффективным считается использование шкалы, полностью соответствующей типу С. В полную комплектацию проволочного линейного потенциометра входит само устройство и его технический паспорт на русском языке.
Характеристики
Прецизионный линейный потенциометр имеет разрешение к эксплуатации в оборудовании, воздействие на которую относительной влажности воздуха, не превышает 98 процентной отметки при температуре не более +40 по Цельсию. Кроме того, это устройство показывает эффективную работу в цепях переменного электротока с частотой не выше 1000 Гц. К наиболее значимым техническим характеристикам прибора ПЛП относятся следующие:
- сопротивление изоляции не меньше 100 МОм;
- изменение сопротивляемости не больше 2 процентов;
- интервальная мощность рассеяния рабочих температур -60 градусов +125;
- 3000 часов минимальная наработка;
- атмосферное давление повышенное рабочее 3 ата;
- 250000 число поворотов оси, вес от 48 до 80 грамм;
- не более 50% отклонение от рабочей характеристики;
- диапазон частот синусоидной вибрации 1 — 2000.
Линейное ускорение прибора составляет 25g, уровень давления звука 150 дБ при диапазоне частот 50 -10000 Гц, длительность действия механического удара 2 - 20 мс, степень жесткости устройства соответствует категории Х. Наши потенциометры многократного действия отличается рабочей надежностью, эксплуатационной эффективностью, производственным качеством и долговечностью.
