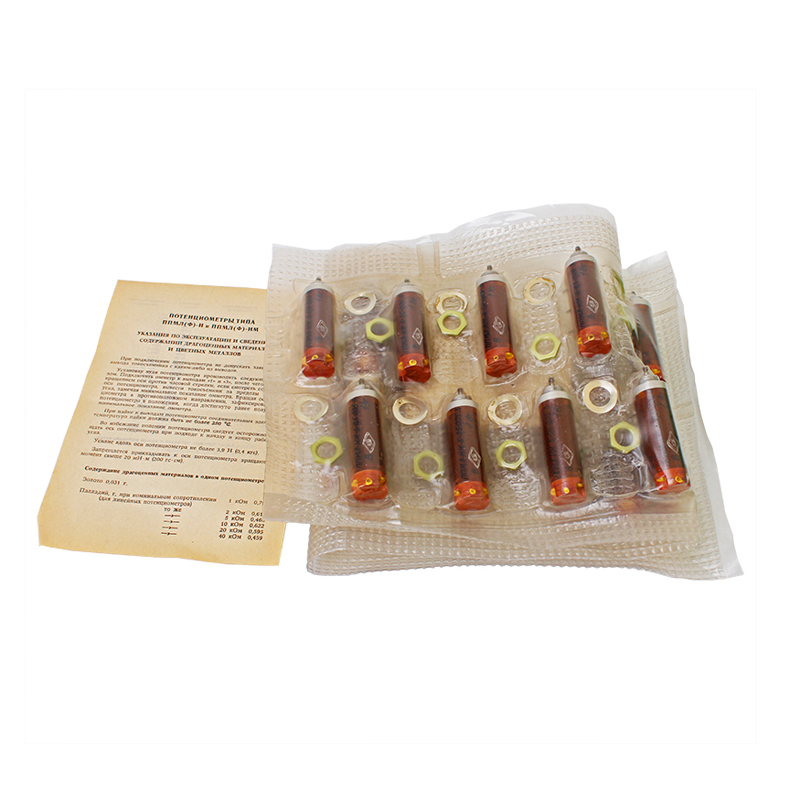

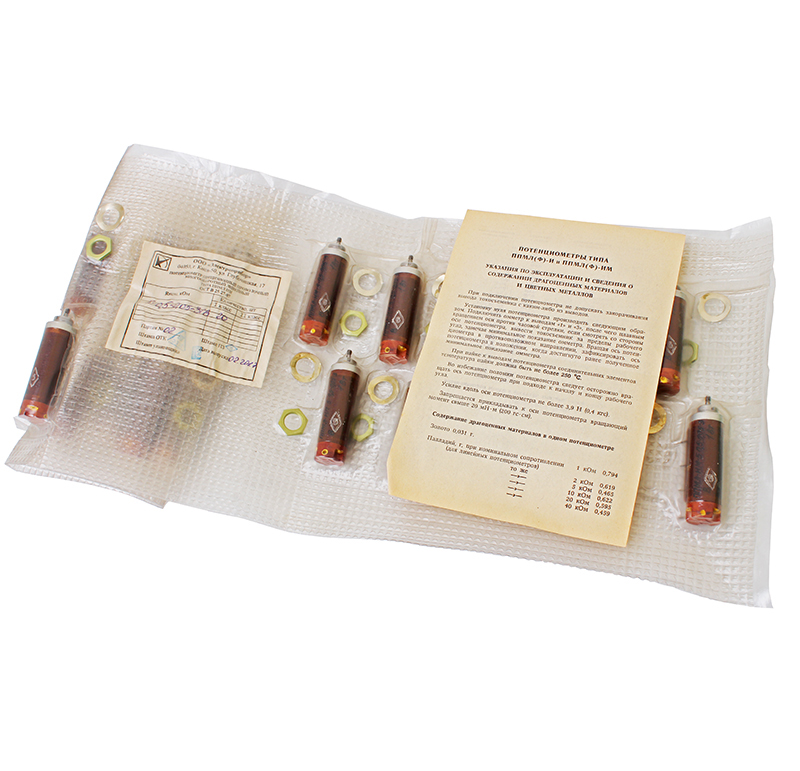

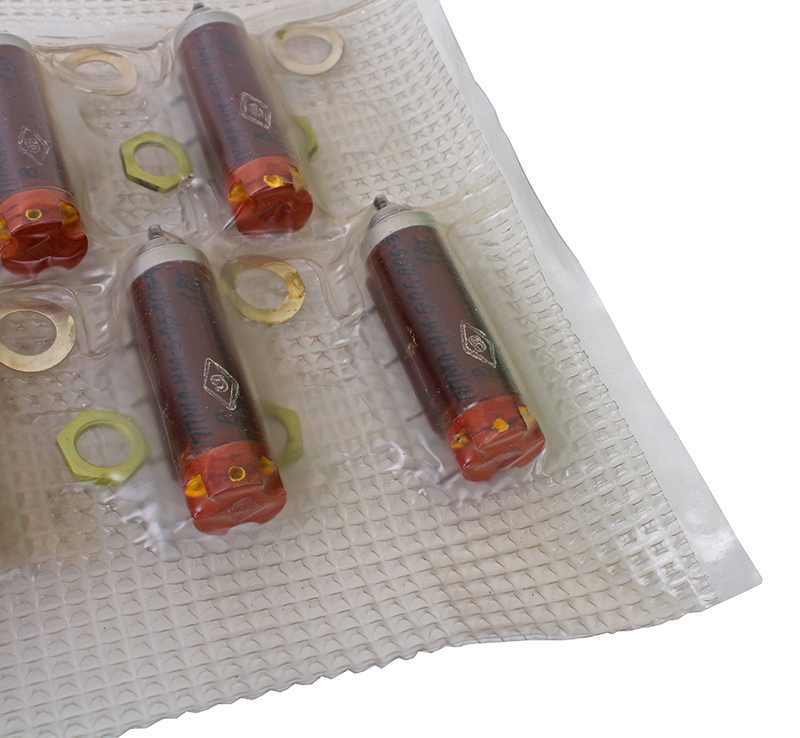

Потенциометр ППМЛ-ИМ

Износоустойчивый потенциометр модели ППМЛ-ИМ относится к категории линейных многооборотных приборов и активно используются в цепях с любым током, обладающего рабочей частотой не более 400Гц. Проволочный потенциометр изготавливается в двух модификациях, отличающихся между собой методом крепления, который может быть выполнен при помощи прихвата или простой гайки. Эти устройства маркируются индексом "М", что означает потенциометр модернизированный.

Правильная установка устройства

Для правильной установки потенциометра, необходимо подсоединить омметр к выходам «3» и «1», затем вращением оси против часовой стрелки (со стороны оси) вывести токосъемник за грани рабочего угла, фиксируя самое низкое показание омметра. Вращая ось прибора в противоположном направлении, требуется зафиксировать ее в положении, соответствующему достигнутому ранее минимальному показанию омметра. Производится прибор по ГОСТу климатического исполнения УХЛ, и полностью соответствует требованиям ОСТ. Износоустойчивый проволочный потенциометр комплектуется исключительно техническим паспортом с индивидуальным порядковым числом.

Высокий уровень наработки этих приборов, которым считается потенциометр ППМЛ-ИМ, составляющий более 5000 часов с общим числом поворотов оси не выше 1000000, делает потенциометры максимально надежным и долговечным в эксплуатации. При этом производитель гарантирует оптимальный срок сохраняемости 15 лет. Другими техническими особенностями ППМЛ-ИМ являются следующие:

  • строго регламентированная масса прибора, не превышающая 40 грамм;
  • диапазон верхней частоты 100Гц, допускаемое отклонение от 0,1 до 0,5 процента;
  • скорость вращения 200 оборотов в минуту,  число дополнительных отводов не больше 19 штук;
  • момент трогания не выше 2 мН*м, 1 Вт мощность рассеивания;
  • оптимальное количество осевых поворотов за цикл 40 по часовой стрелке, 20 против;
  • рабочий угол 7 200° с допускаемой нормой в ±7 градусов.

Эти приборы разрешены к применению в аппаратуре, на которую воздействие влажности воздуха составляет до 98 процентов при температуре до плюс 40 градусов. Рабочая температура окружающей среды (оптимальная) не должна превышать +85 градусов Цельсия, синусоидальная вибрация составляет I - 1000 Гц с ускоряющей амплитудой равной 10g.
