Переключатель пневматический Р70А

Average: 9 (1 vote)
Категория:

Переключатель пневматический Р70А предназначен для управления электроцепями при помощи пневматического сигнала дискретного типа. Переключатель задействуется при построении схем дистанционного и автоматического управления, а также релейных контролирующих схем.

Устройство и принцип действия

Конструктивно прибор представляет собой совокупность двух рабочих элементов: микропереключателя и механизма мембранного типа.

Принцип действия прибора базируется на трансформации энергии сжатых воздушных масс в ход клапанного мембранного механизма, который осуществляет управление процессами замыкания и размыкания контактов электрической цепи, сила тока в которой не превышает 2 ампер.

Как только в мембранную камеру поступает пневматический сигнал, механизм мембранного типа осуществляет воздействие на микровыключатель, тем самым размыкая либо замыкая его контакты. Как только давление в камере мембранного типа исчезает, под напором пружины контакты возвращаются в изначальное положение.

Прибор может монтироваться в любом положении. Монтаж переключателей Р70А может быть произведен на специальные поддерживающие конструкции посредством гайки и штуцера выходного типа (резьба М12). Для прокладки пневматической трассы используется трубопровод, внутренний диаметр которого составляет 0,6 см.

Технические характеристики
Параметры Значения
Величина входного сигнала, кПа "1" - 0 …10
"0" - 110 …660
Температура окружающего воздуха, °С минус 30… +50
Масса, кг 0.16
Вероятность безотказной работы за 2000 ч (или 144000 циклов срабатываний при частоте срабатывания 0.02 Гц) 0.99

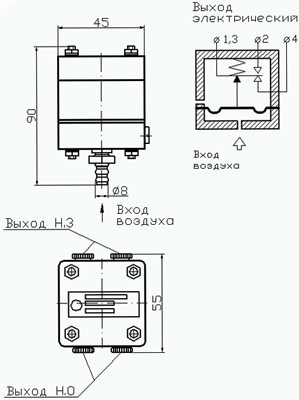

Рис.1. Схема переключателя пневматического Р70А
Рис.1. Схема переключателя пневматического Р70А
