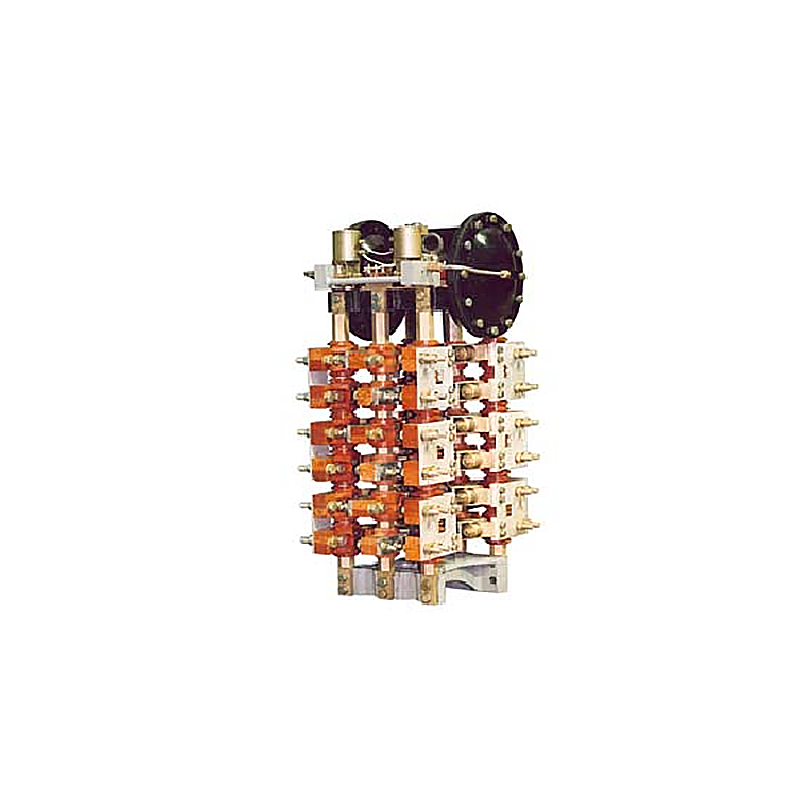

Переключатели электропневматические ППК
Описание
Переключатели ППК предназначены для группового переключения в обесточенном состоянии цепей тяговых электродвигателей.
Характеристики
|
ППК-8023 ППК-8023М ППК-8042 ППК-8042М ППК-8063 ППК-8063М ППК-8064 ППК-8064Д ППК-8122 ППК-8122М |
||
| Контакт главной цепи: | ||
| Номинальное напряжение для серии ППК 8000, В | 900 | |
| Род тока | постоянный | |
| Номинальный ток, А | ||
| ППК-8023, ППК-8023М, ППК-8042, ППК-8063, ППК-8063М, ППК-8064, ППК-8064Д | 1000 | |
| ППК-8122, ППК-8122М | 900 | |
| Контакты вспомогательной цепи: | ||
| Номинальный ток, А | 2 | |
| Номинальное напряжение, В | 110 | |
| Номинальное напряжение катушки вентиля | ||
| пневматического привода, В | ||
| ППК-8023, ППК-8023М | 24,75 | |
| ППК-8063 | 24 | |
| ППК-8063, ППК-8063М | 75 | |
| ППК-8122, ППК-8122М, ППК-8042, ППК-8042М, ППК-8064 | 110 | |
| Номинальное давление воздуха, МПа | 0,5 | |
| Максимальное давление воздуха, МПа | 0,675 | |
| Минимальное давление воздуха, МПа | 0,35 | |
| Масса, кг | ||
| ППК-8023, ППК-8023М | 100 | |
| ППК-8042, ППК-8042М | 132 | |
| ППК-8122, ППК-8122М, ППК-8063, ППК-8063М, ППК-8064, ППК-8064Д | 152 | |
| Климатическое исполнение | У2, Т3 | |
|
ППК12201 ППК12202 ППК12022 ППК12404Д ППК12044Д ППК 12602 ППК12062 ППК12602Д ППК12062Д ППК12802 ППК12082 ППК12804Д ППК12084Д ППК12801 ППК12081 ППК11201 ППК11602 ППК11062 |
Контакты главной цепи: | |
| Номинальное напряжение для серии ППК 12000 | ||
| ППК11000, В | 1000 | |
| Род тока | постоянный | |
| Номинальный ток для серии ППК 12000, А | 1000 | |
| Номинальный ток для серии ППК 11000, А | 800 | |
| Контакты вспомогательной цепи: | ||
| Номинальный ток, А | 2 | |
| Номинальное напряжение катушки вентиля пневматического привода ивспомогательных цепей, В | ||
| Для серии ППК 12000, 11000, В | ||
| ППК 12201, 12801, 12081 | 75 | |
| ППК12202, 12022, 12404Д, 12044Д, 12602, 12062 | 110 | |
| 12602Д, ППК 12062Д, 12082, 12802, 12804Д, 12084Д, 11602, 11062 | ||
| Давление воздуха в приводе для серии переключателей ППК 12000, 11000: | ||
| Номинальное давление воздуха, МПа | 0,5 | |
| Максимальное давление воздуха, МПа | 0,675 | |
| Минимальное давление, МПа | 0,35 | |
| Масса, кг | ||
| ППК12404Д, 12044Д | 70 | |
| ППК 12201, 12202, 12022 | 50 | |
| ППК 12602, 12062, 12602Д, 12062Д | 95 | |
| ППК 12802,12082, 12804Д, 12084Д, 12801, 12081 | 105 | |
| ППК 11201 | 45 | |
| ППК 11602, 11062 | 87 | |
| Климатическое исполнение | У2, УХЛ3, Т3 | |
| ППК 12000, ППК 11000 |
