Описание

Устройство управления RP 5330 служит для управления дополнительной нагрузкой предохранительных клапанов SiZ 1508 или других типов предохранительных клапанов, управляемых при помощи пневматического цилиндра.

Устройство и принцип действия

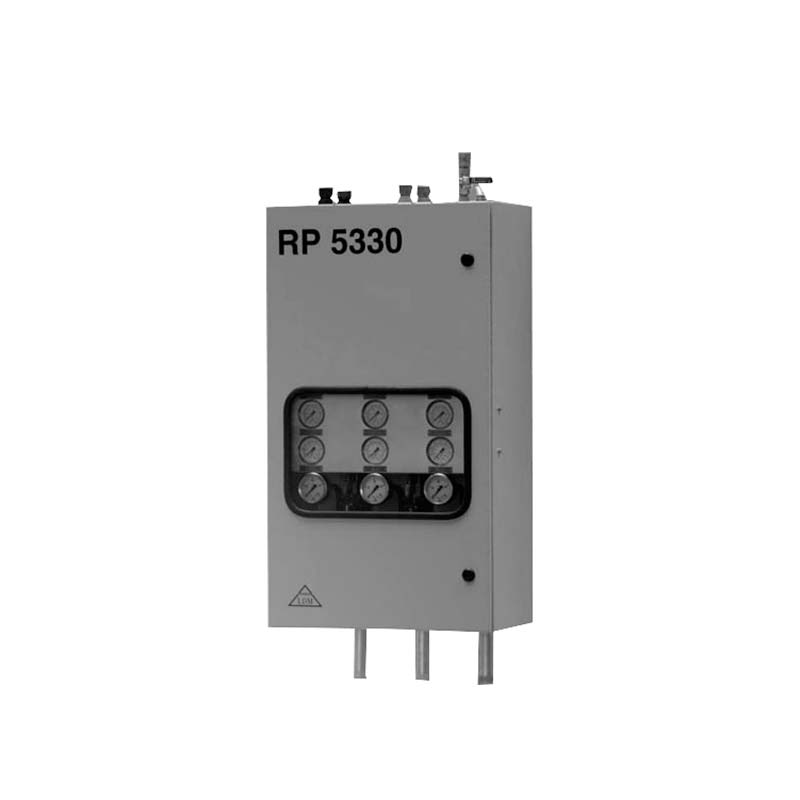

Управляющее устройство RP 5330 реализовано в массивном шкафу, в котором укреплены внутренние устройства и который так же обеспечен четырьмя отверстиями с резьбой M16, для крепления устройства на стене или стойках. Шкаф устройства служит как корпус, защищающий оборудование от механических повреждений, неправомочных манипуляций и влияния рабочего окружения (пыль, влажность, ..). В нижней части шкафа имеются три штуцера (трубка 32X6) для присоединения трубопровода импульсов давления. Этим трубопроводом устройство управления присоединяется к одному, двум или трем местам отбора давления, причем значения давления отдельных импульсов могут быть отличными друг от друга.

В верхней части устройства расположен вход управляющего воздуха (резьба M22x1,5, наружная), кабель для питания электромагнитных клапанов (230V/50Hz) и 2 выхода балластного и 2 выхода подъемного воздуха (резьба M27x1,5, наружная). Управляющий воздух должен постоянно подаваться к устройству управления. Присоединив кабель и кнопочный выключатель можно дистанционно управлять устройством. Это дает возможность подключить устройство к управляющему компьютеру защищаемого оборудования, открывать предохранительные клапаны с пульта управления (контрольная “продувка” при рабочем давлении защищаемого оборудования и т.п.). К выходу балластного и управляющего воздуха при помощи, соединительного трубопровода, подключается пневмоцилиндр предохранительного клапана.

Максимально допустимая внешняя температура 60°C, кратковременно можно эксплуатировать устройство управления и при высшей температуре. В случае размещения устройства управления в среде с температурой ниже 0°C, нужно корпус оснастить отопительным элементом. Эти нестандартные режимы эксплуатации рекомендуется обсудить с производителем.

Устройство управления поставляется производителем отрегулированным и испытанным на открывающее избыточное давление оговоренное в заказе. Уставки зафиксированы против недопустимого вмешательства.
