Описание
Насосный агрегат БГ11-2 – стационарный насосный агрегат, относящийся к насосам второй группы. Агрегаты данной модификации обеспечивают подачу минерального смазочного масла с постоянным по направлению и величине потоком. Насос монтируется в гидравлических системах, оснащенных фильтрующими элементами, обеспечивающими тонкость фильтрации масла на уровне не менее 40 мкм.
Назначение насосов БГ11-2
Насос БГ11-2 и его модификации используются преимущественно для осуществления подачи смазочных материалов в контуры систем смазки станков и прочего промышленного оборудования, требующего подачи смазочных масел в постоянном режиме. Также агрегаты данной модификации могут использоваться в различных системах локальной перекачки топлива или нефтепродуктов, отвечающих поддерживаемым характеристикам вязкости и температуры.

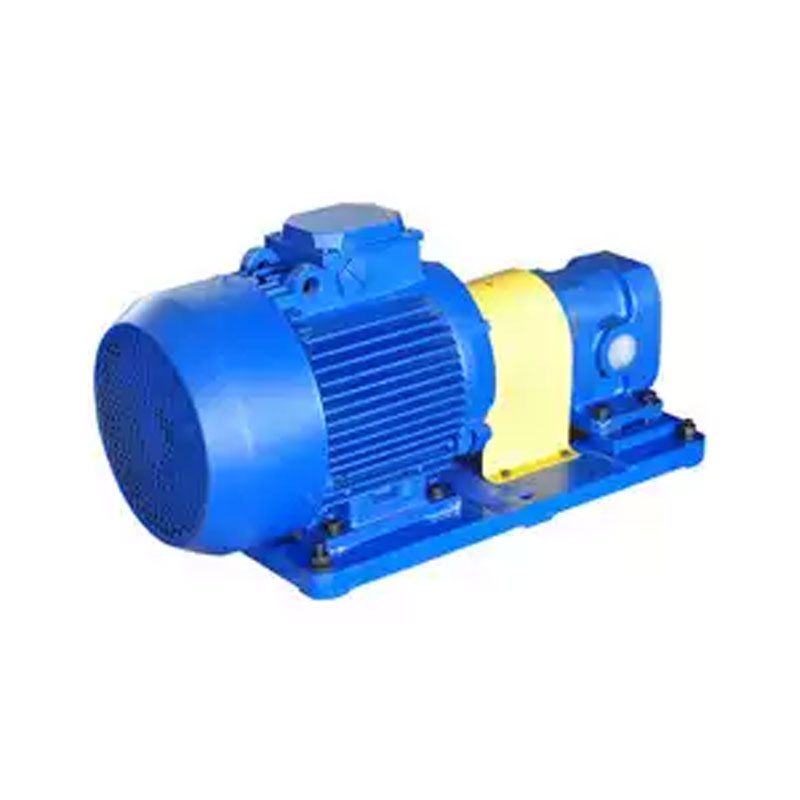

Конструктивно агрегат насос состоит из эл. двигателя цилиндрической формы, к которому при помощи болтового соединения прикреплен насос. Корпус двигателя имеет рифленую поверхность для лучшего охлаждения, на задней части корпуса установлен вентилятор обдува, закрытый защитным металлическим кожухом. На верхней части расположена съемная крышка для выполнения обслуживания и текущего ремонта. Всасывающая и нагнетающая магистрали насоса закрепляются при помощи конического резьбового соединения на крышке насоса. Монтаж насосного агрегата на месте установки осуществляется посредством крепежных лап, расположенных на нижней платформе эл. двигателя.
Характеристики
|
Как называется агрегат |
Насос БГ11-22 |
Насос БГ11-22А |
Насос БГ11-23 |
Насос БГ11-23А |
Насос БГ11-24 |
Насос БГ11-24А |
Насос БГ11-25 |
Насос БГ11-25А |
|
Тип устройства |
Насосный агрегат, стационарный, второй группы |
|||||||
|
Мощность двигателя, номинал, кВт |
1,5 |
1,1 |
2,2 |
4,0 |
3,0 |
7,5 |
5,5 |
|
|
Объем рабочей камеры, см3 |
16,0 |
11,2 |
32,0 |
22,4 |
56,0 |
40,0 |
100,0 |
80,0 |
|
Коэффициент подачи устройства, минимум, % |
78,0 |
76,0 |
82,0 |
80,0 |
90,0 |
89,0 |
92,0 |
91,0 |
|
Подача, номинал: - л/мин - дм3/сек. |
18,0 0,3 |
12,3 0,2 |
38,0 0,64 |
26,0 0,44 |
73,0 1,22 |
51,5 0,86 |
133,0 2,22 |
105,0 1,5 |
|
Давление перекачиваемой жидкости на входе, номинал, МПа: - минимум - максимум |
-0,02 0,02 |
|||||||
|
Давление перекачиваемой жидкости на выходе, номинал, МПа: - минимум - максимум |
2,5 3,0 |
|||||||
|
Глубина самовсасывания, максимум, м |
1,0 |
|||||||
|
Частота вращения приводного вала, об/мин: - минимум - номинал - максимум |
600 1450 1800 |
|||||||
|
Кинематическая вязкость перекачиваемой жидкости, мм2/сек: - минимум - максимум |
17,0 400,0 |
|||||||
|
Разрешенная температура перекачиваемой жидкости, °С: - минимум - максимум |
+10,0 +55,0 |
|||||||
|
Вязкость рабочей жидкости агрегата, мм2/сек: - минимум - максимум |
17,0 23,0 |
|||||||
|
Класс чистоты рабочей жидкости согласно ГОСТ 17216-71 |
13-й |
|||||||
|
Габаритные характеристики, мм: |
454х254х200 |
436х254х200 |
515х280х220 |
585х300х255 |
555х300х255 |
690х395х325 |
665х360х295 |
|
|
Присоединительный размер, мм |
185х170 |
225х190 |
250х220 |
280х280 |
250х250 |
|||
|
Весовые характеристики (масса), не более, кг |
34,0 |
49,0 |
85,0 |
70,0 |
120,0 |
96,0 |
||
Модификации
- Насос БГ11-22
- Насос БГ11-22А
- Насос БГ11-23
- Насос БГ11-23А
- Насос БГ11-24
- Насос БГ11-24А
- Насос БГ11-25
- Насос БГ11-25А
