Насосы Г-11-2

No votes yet
Категория:

Насос Г-11-2 – линейка насосов второй группы. Устройства данной модификации выполняют подкачку смазочных масел с потоком, имеющим постоянное направление и величину. Насос монтируется в системах гидравлики, оборудованных фильтрующими элементами, осуществляющих фильтрацию масел с тонкостью на уровне не ниже 40 мкм. Разрешен монтаж устройства в горизонтальном или вертикальном положении на твердой основе, исключающей вибрации.

Назначение насосов серии Г-11-2

Насосы серии Г-11-2 предназначены преимущественно для выполнения функции подачи смазочных материалов в контур системы смазки станков стационарного расположения, а также прочего оборудования промышленного назначения, требующего наличия подачи смазочных масел в непрерывном режиме. Кроме того, данный тип насоса применим для локальной перекачки топлива или нефтепродуктов, соответствующих поддерживаемым устройством характеристикам вязкости и температуры.

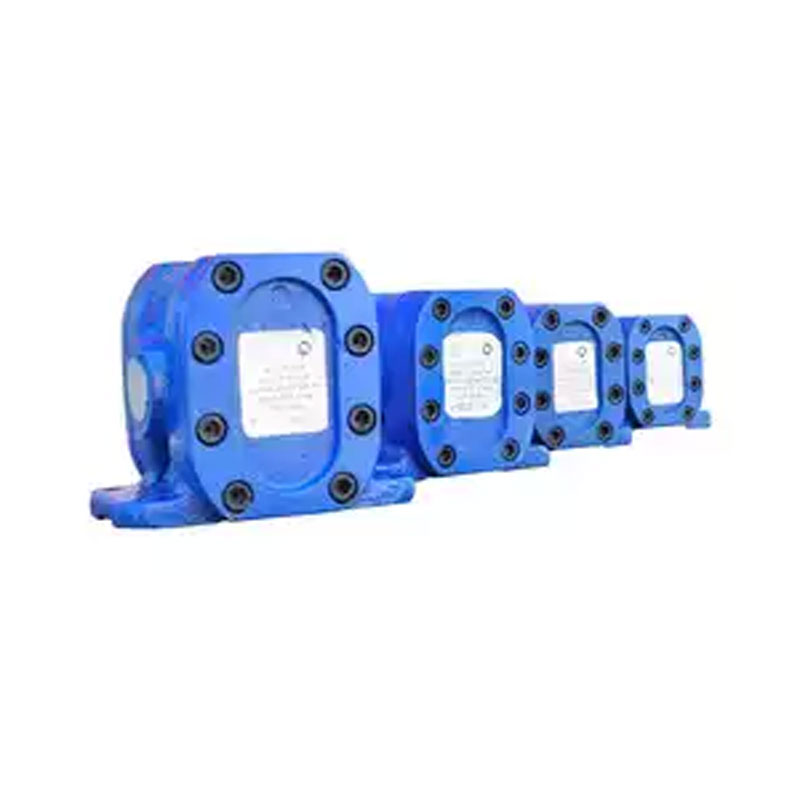

В конструкционном плане насосный механизм выполнен в форм-факторе металлического монокорпуса с овальными контурами. Лицевая и задняя части корпуса снабжены съемными крышками для проведения обслуживания или ремонта. Всасывающая и нагнетающая магистрали насоса крепятся при помощи резьбового соединения к соответствующим выходам, расположенным на боковых гранях корпуса. Монтаж насоса на месте установки выполняется при помощи крепежных лап, имеющих 4 отверстия под болтовое соединение и расположенных на нижней грани корпуса.

Как правильно называется

Насос Г11-22

Насос Г11-22А

Насос Г11-23

Насос Г11-23А

Насос Г11-24

Насос Г11-24А

Насос Г11-25

Насос Г11-25А

Тип устройства

Насос шестеренный, стационарный, второй группы

Климатическое исполнение

УХЛ4

Мощность насоса, номинал, кВт

1,3

0,93

2,3

1,7

4,0

2,9

7,1

5,7

Объем рабочей камеры, см3

16,0

11,2

32,0

22,4

56,0

40,0

100,0

80,0

Коэффициент подачи устройства, минимум, %

78,0

76,0

82,0

80,0

90,0

89,0

92,0

91,0

Подача, номинал:

 - л/мин

 - дм3/сек.



18,0

0,3



12,3

0,2



38,0

0,64



26,0

0,44



73,0

1,22



51,5

0,86



133,0

2,22



105,0

1,5

Давление перекачиваемой жидкости на входе, номинал, МПа:

 - минимум

 - максимум



-0,02

0,02

Давление перекачиваемой жидкости на выходе, номинал, МПа:

 - минимум

 - максимум



2,5

3,0

Глубина самовсасывания, максимум, м

1,0

Частота вращения приводного вала, об/мин:

 - минимум

 - номинал

 - максимум



600

1450

1800

Кинематическая вязкость перекачиваемой жидкости, мм2/сек:

 - минимум

 - максимум



17,0

400,0

Разрешенная температура перекачиваемой жидкости, °С:

 - минимум

 - максимум



+10,0

+55,0

Вязкость рабочей жидкости агрегата, мм2/сек:

 - минимум

 - максимум



17,0

23,0

Класс чистоты рабочей жидкости согласно ГОСТ 17216-71

13-й

Габаритные характеристики, мм:

130х125х115

155х140х130

180х180х150

205х200х175

Монтажный размер, мм

110х38

114х60

146х63

166х75

Диаметр входа – выхода

К3/4” – К1/2”

К1/4” – К3/4”

К1/2” – К1/4”

Весовые характеристики (масса), не более, кг

7,0

10,0

14,5

21,0
