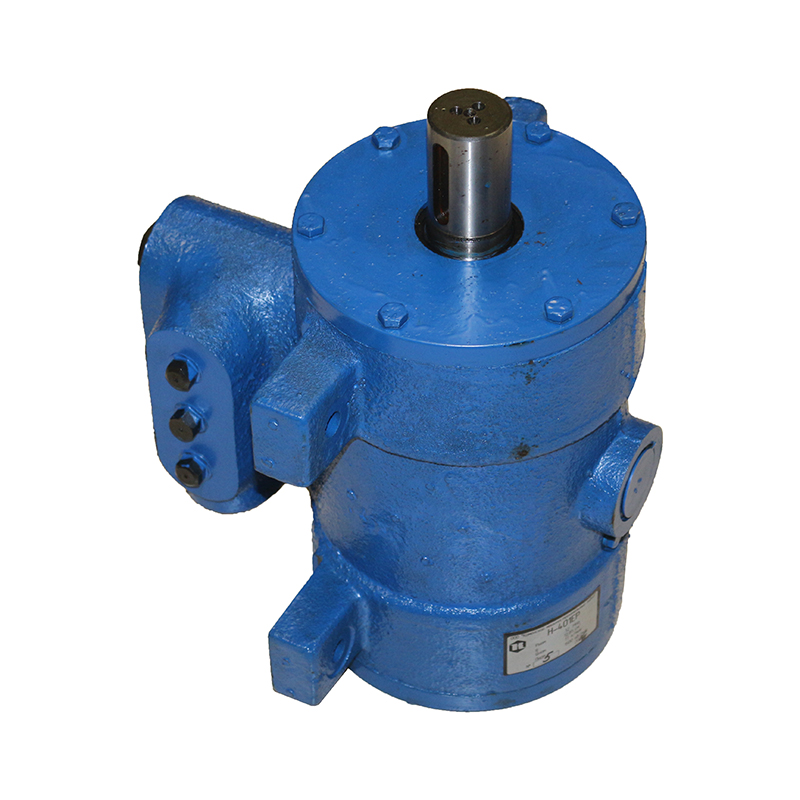

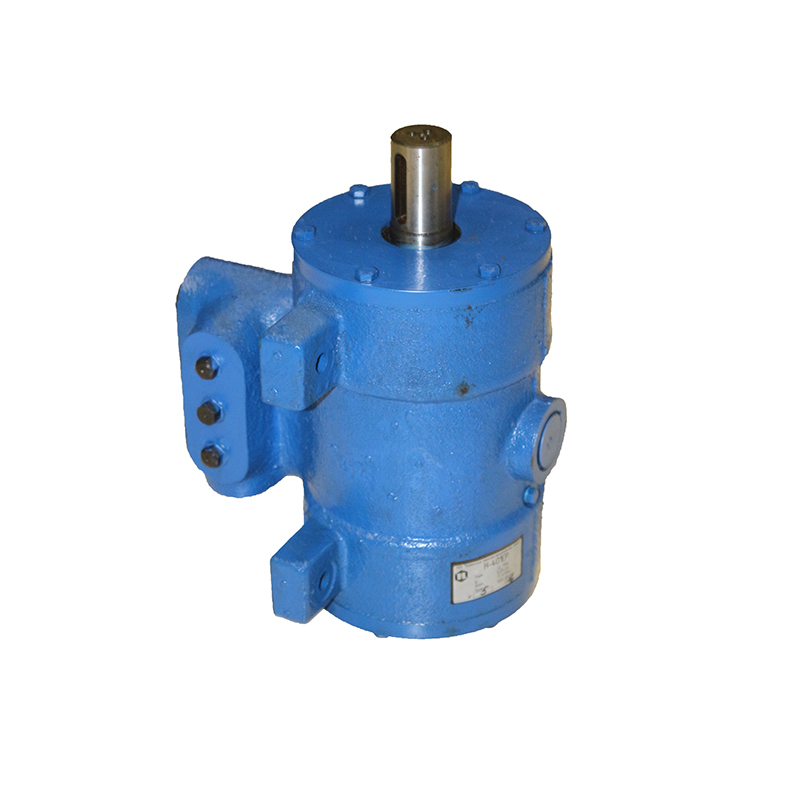

Насосы Н400, Н401, Н403

Насос Н-400, Насос Н-401, Насос Н-403 – серия эксцентрико-поршневых насосов для перекачки минеральных масел, лишенных каких-либо примесей. Насосы данной серии обладают реверсивным приводным валом и возможностью подачи нерегулируемого по величине потока перекачиваемой жидкости. Отличаются компактными габаритами, малым весом, долговечностью и легкостью обслуживания. Монтируются в системах, оснащенных фильтрующими элементами, обеспечивающими тонкость фильтрации не ниже 25 мкм.

Назначение насосов Н-400, Н-401, Н-403

Насосы этого производительного цеха предназначены для использования в качестве средства подкачки масла в контуры гидравлических систем различных станков, подъемников, прессов и прочих агрегатов промышленного назначения, требующих подачу масла под высоким давлением и с нерегулируемым потоком.

По конструкции и функциям выполнены в форм-факторе цельного корпуса из металла с двумя съемными крышками (передняя/задняя) для обслуживания, закрепленными посредством болтового соединения. Для монтажа насоса на его корпусе предусмотрены монтажные лапы, имеющие отверстия под болтовое соединение. Внутри корпуса расположен приводной вал, соединительный край которого выведен наружу через переднюю крышку корпуса. Приводной вал управляет ходом поршневых механизмов, движение которых обеспечивает наполнение рабочих камер с последующим выдавливанием масла в подключенный контур через клапан нагнетания.

Как правильно назвать

Насос Н-400ЕР

Насос Н-400УР

Насос Н-401ЕР

Насос Н-401УР

Насос Н-403ЕР

Насос Н-403УР

Тип устройства

Насос эксцентрико-поршневой

Расположение

Стационарное

Климатическое исполнение

УХЛ4

Мощность насоса, номинал, кВт

2,1

10,7

21,0

Объем рабочей камеры, см3

4,0

12,5

25,0

Коэффициент подачи устройства, минимум, %

80,0

88,0

Подача, номинал, л/мин

5,5

17,0

34,0

Давление перекачиваемой жидкости на входе, номинал, МПа:

 - минимум

 - максимум



0,005

0,01

Давление перекачиваемой жидкости на выходе, МПа:

 - номинал

 - максимум



20,0

25,0



32,0

40,0

Частота вращения приводного вала, номинал, об/мин

1500

Кинематическая вязкость перекачиваемой жидкости, мм2/сек:

 - минимум

 - максимум



21,0

211,0

Разрешенная температура перекачиваемой жидкости, °С:

 - минимум

 - максимум





+10,0

+50,0

Класс чистоты рабочей жидкости согласно ГОСТ 17216-71

13-й

Габаритные характеристики, мм:

220х193х130

328х277

х250

328х305

Х180

375х370

х207

390х370

х180

Монтажный размер, мм

100х100

204х162

200х172

Весовые характеристики (масса), не более, кг

15,5

41,0

42,0

50,0
