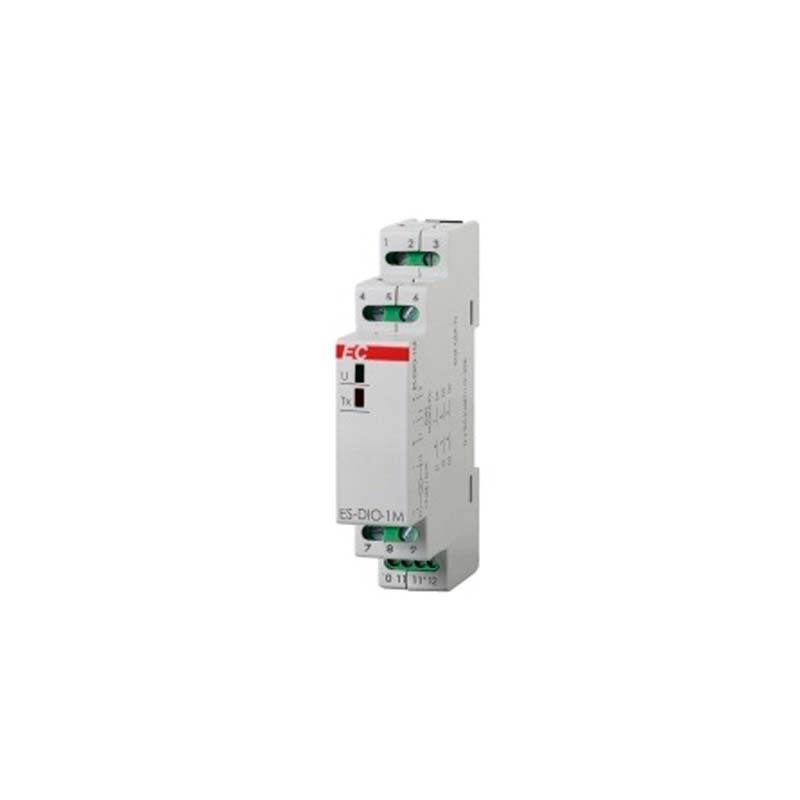

Модуль цифровых входов и выходов ES-DIO-1М.bis
Описание
Модуль цифровых (дискретных) входов и выходов ES-DIO-1М.bis предназначен для увеличения количества дискретных входов/выходов, программируемых логических контроллеров, которые могут работать как локально, так и в составе систем диспетчеризации. Он осуществляет передачу данных по порту RS-485, а также по протоколу MODBUS-RTU.
Устройство и принцип действия
Реле работает как 3-х канальное импульсное реле, используя 3 входа: D1, D2 и D3 для входных сигналов, и управляя выходными контактами: D4, D5 и D6 соответственно. Управление выходами производится по принципу импульсного реле. В момент получения импульса на вход, состояние выхода изменяется на противоположное. Каждое такое изменение сохраняется в энергонезависимой памяти. В каждом устройстве предусмотрена индикация питания и работы Modbus RTU.
Характеристики
| Параметр | Значение |
| Количество импульсных каналов управления: | 3 |
| Максимальное сопротивление на входе, которое воспринимается как замкнуто: | 4700 Ом |
| Максимальное допустимое напряжение на выходе: | 50 В |
| Максимальный рабочий ток выхода | |
| Постоянный: | 100 мА |
| Импульсный (скважность 20%): | 200 мА |
| Напряжение питания: | 9 - 30 В= |
| Максимальный потребляемый ток: | 25 мА |
| Последовательный интерфейс: | RS485 |
| Протокол: | MODBUS RTU, подчиненный |
| Параметры протокола: | 9600 бит/с, 8 бит данных 2 стоп-бита, без бита четности |
| Диапазон рабочих температур: | от -20°С до +50°С |
| Размеры: | 1 модуль типа S (17,5 мм) |
