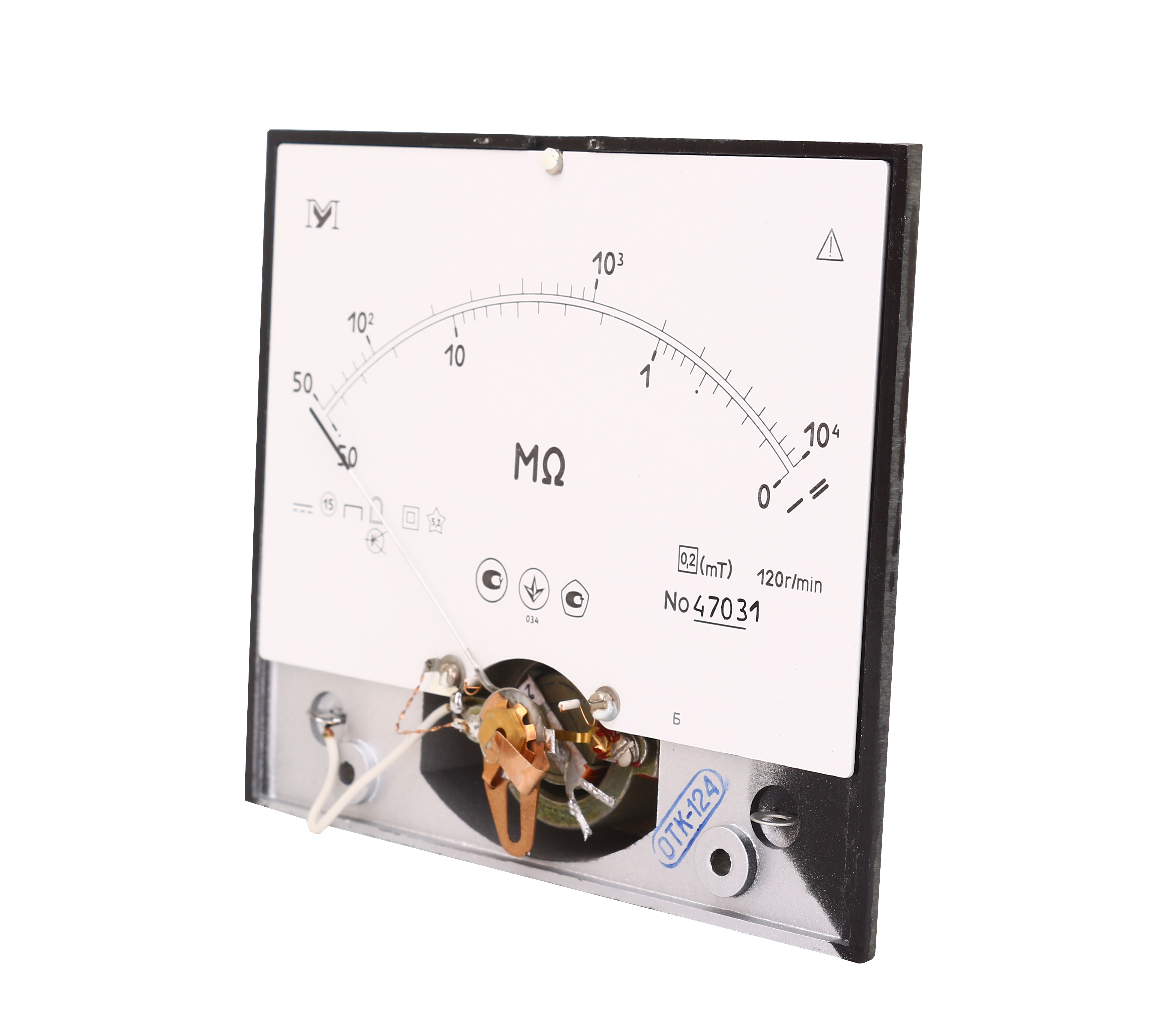

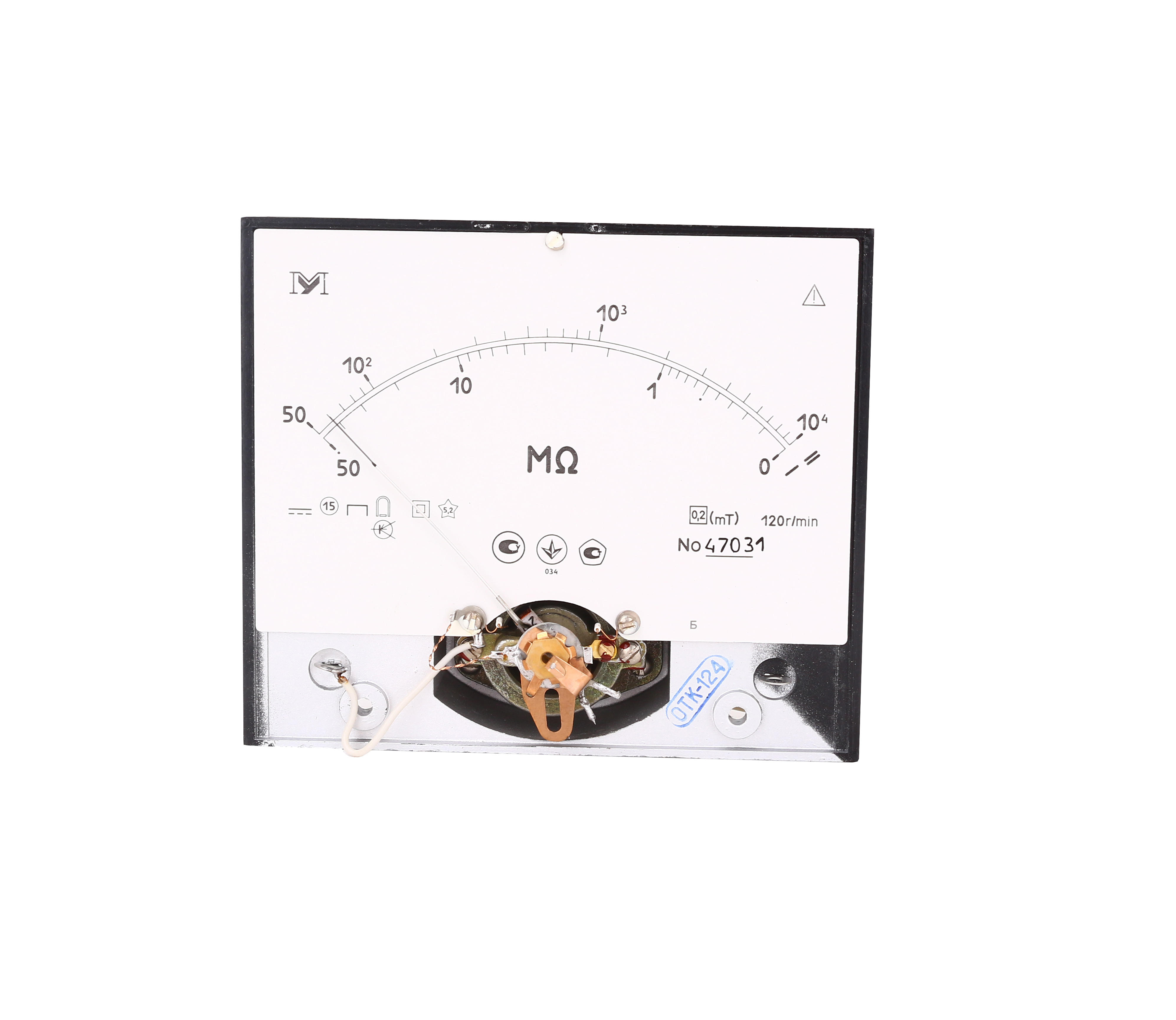

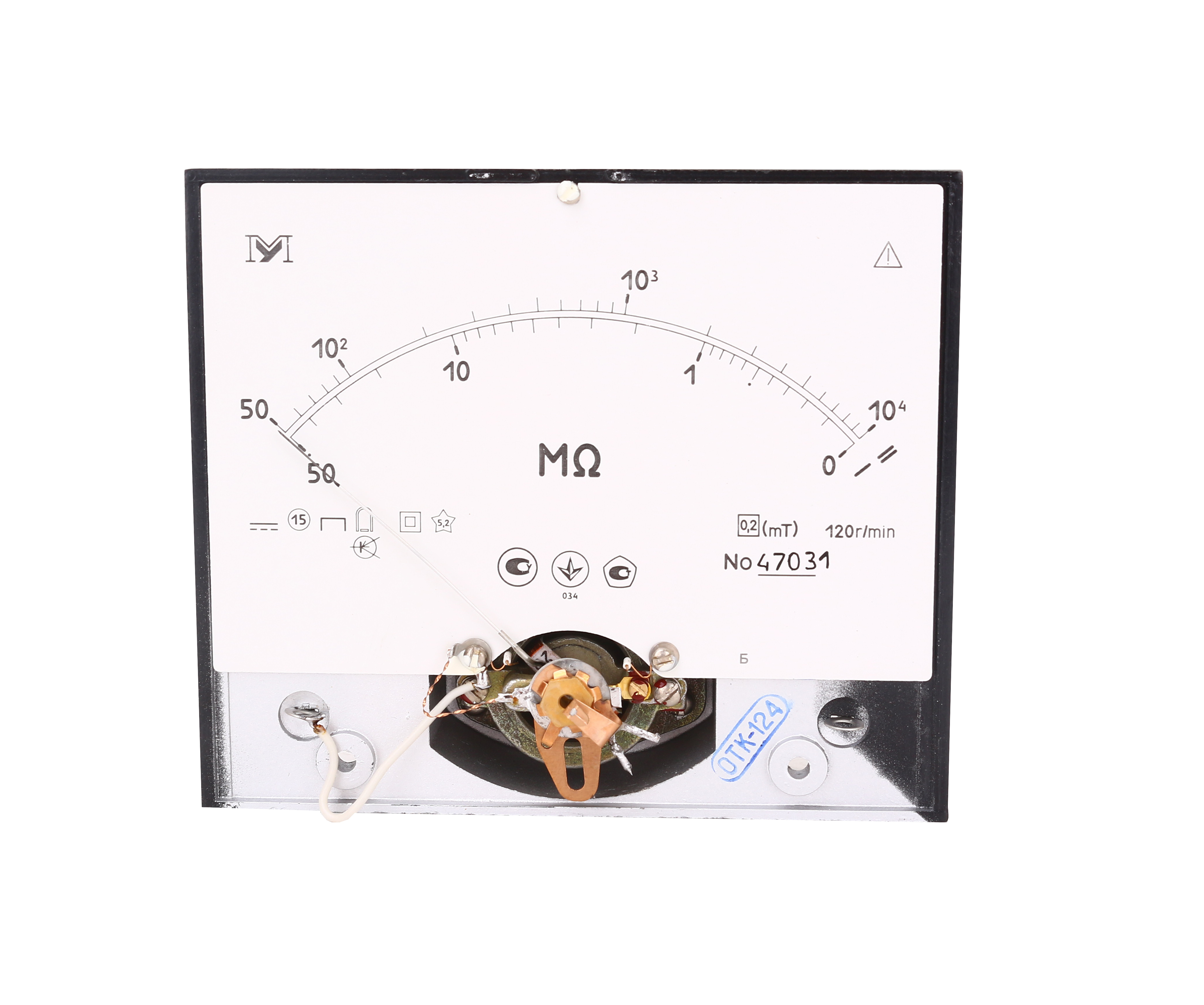

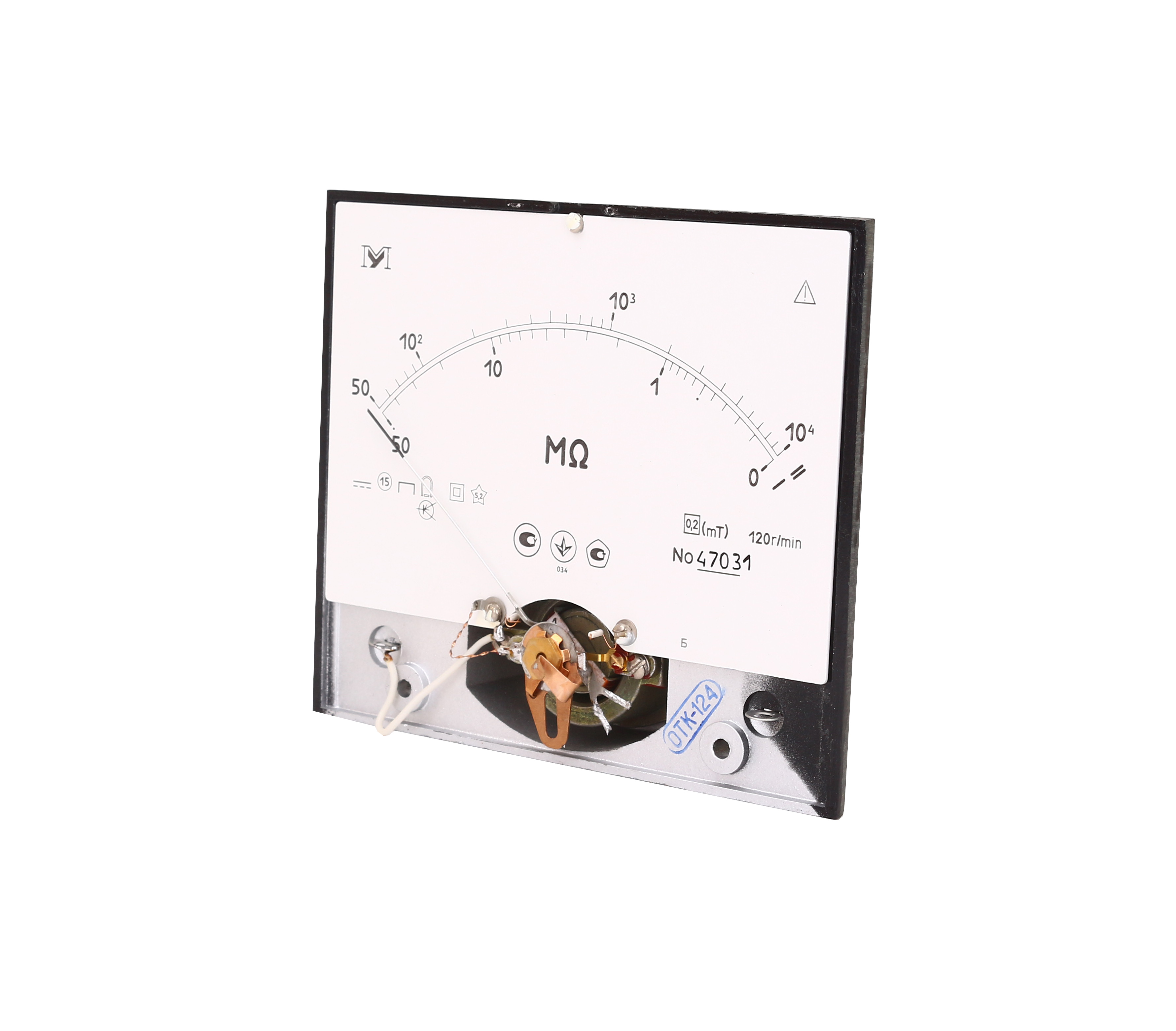

Механизм измерительный Ба5.171.074-03
Описание
Механизм измерительный Ба5.171.074-03 предназначен для совместного использования с преобразователями сопротивления постоянного и переменного тока.
Сфера применения
Механизм Ба5.171.074-03 применяется в электроизмерительных процессах определения сопротивлений участков электроцепей. С помощью данного механизма также возможно измерение напряжения, тока, фазы и частоты, проградуировав шкалу и используя соответствующие преобразователи.
Основные особенности
Измерительный механизм относиться к магнитоэлектрическим приборам с подвижной рамкой и электронным преобразователем в измерительной цепи.
Стрелка Ба5.171.074-03 отклоняется на угол, пропорциональный абсолютной величине поступающего на вход тока и указывает значение измеряемого сопротивления.

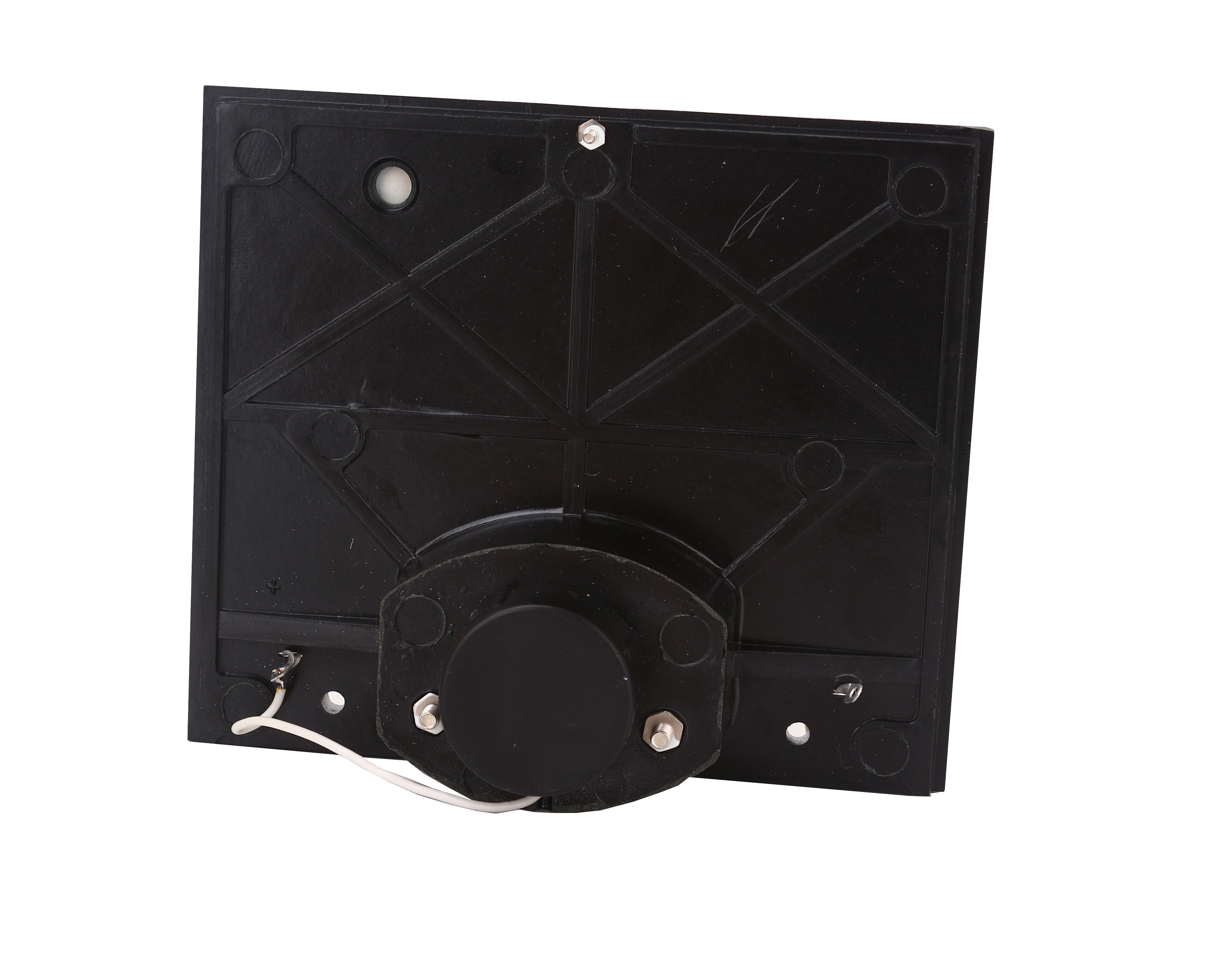

Конструктивное исполнение Ба5.171.074-03 является бескорпусным, благодаря чему его можно интегрировать в различные устройства.
Характеристики
|
Наименование параметра |
Норма |
|
Класс точности |
15 |
|
Максимальное безопасное входное напряжение |
5,2 кВ |
|
Величина безопасного внешнего магнитного поля |
не более 0,2 мТ |
|
Вес |
120 г. |
Комплектация
Комплект поставки
В комплектацию помимо измерительного механизма серии Ба5.171.074-03 входит паспорт изделия.
