Мегаомметры М4100/1-5
Описание
Мегаомметры М4100/1-5 предназначен для измерения сопротивления изоляции электрических цепей, не находящихся под напряжением.
Характеристики
- Основная погрешность показаний не превышает 1 % от длины рабочей части шкалы.
- Время успокоения подвижной системы - не более 4 с.

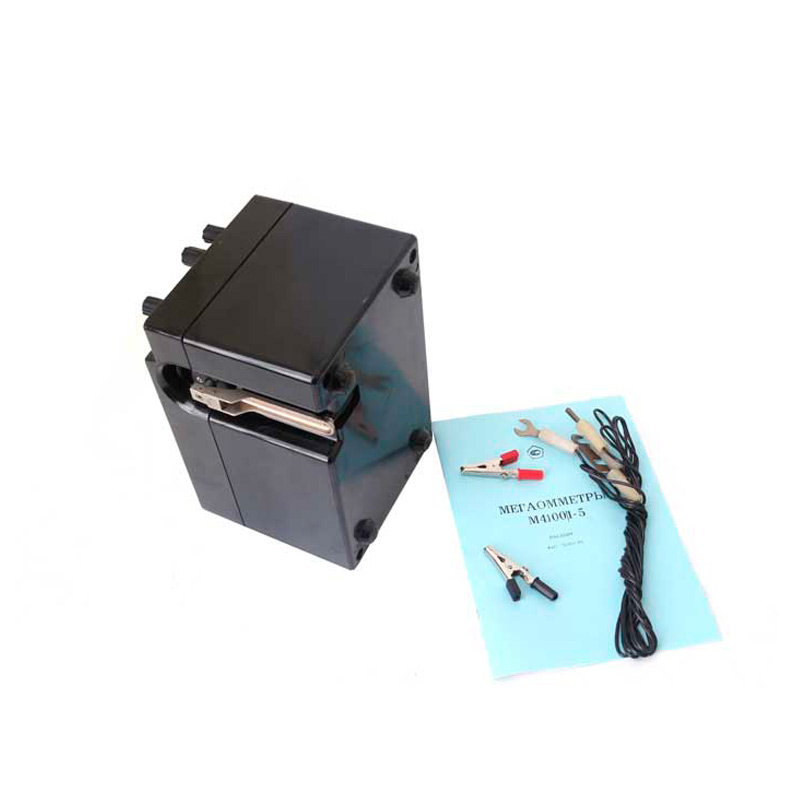

- Питание мегаомметры М4100/1-5 осуществляется от встроенного генератора. приводимого во вращение рукой.
- Длина шкалы - не менее 80 мм.
- Прибор выдерживает транспортную тряску с ускорением 50 м/с2 при частоте ударов от 80 до 120 в мин.
- Конструктивное исполнение корпуса - брызгозащищенное.
- Габаритные размеры:

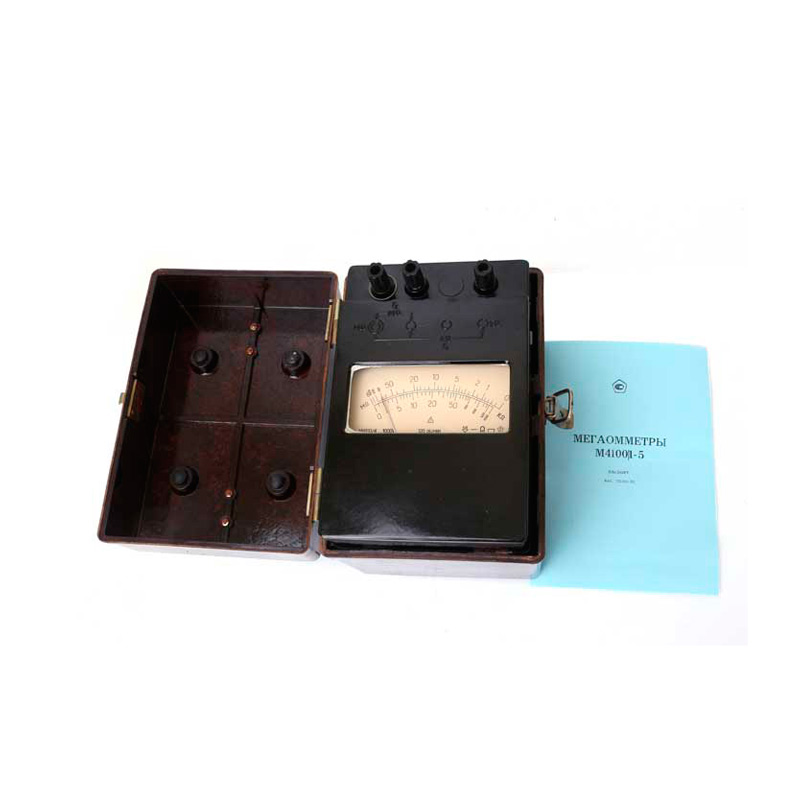

- прибора с крышкой - не более 220х200х140 мм,
- прибора без крышки - не более 200х155х140 мм,

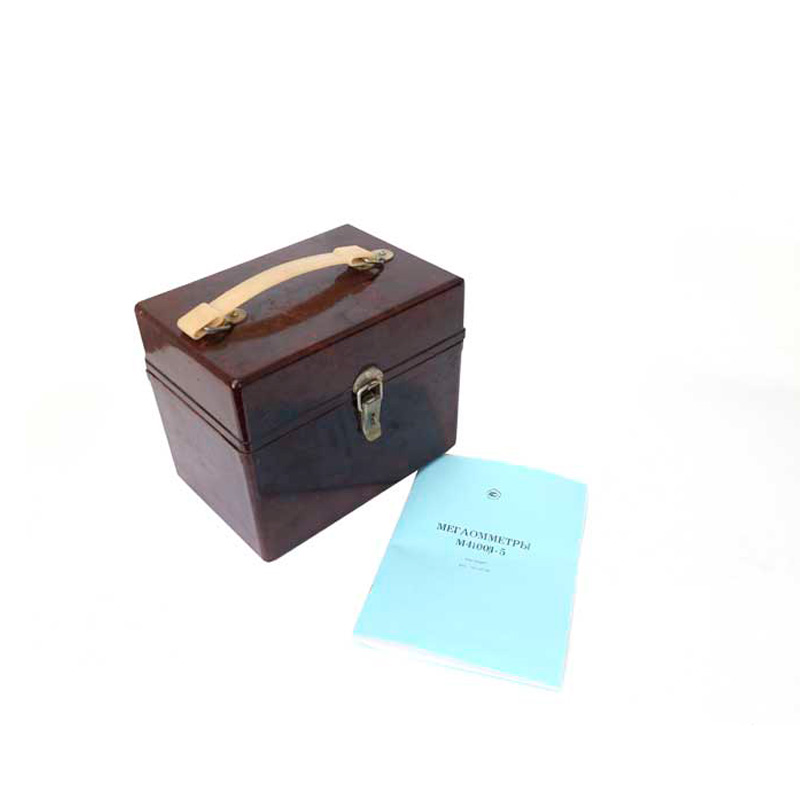

- прибора с футляром - не более 215х213х166 мм.
- Масса:
- прибора с крышкой - не более 4,5 кг,
- прибора без крышки - не более 3,5 кг,
- прибора с футляром - не более 4,9 кг.
| Модификация прибора | Пределы измерения | Рабочая часть шкалы | Номинальное выходное напряжение, В | ||
| кОм | МОм | кОм | МОм | ||
| М4100/1 | 0 - 200 | 0 - 100 | 0 - 200 | 0 - 20 | 100+10 |
| М4100/2 | 0 - 500 | 0 - 300 | 0 - 500 | 0 - 50 | 250+25 |
| М4100/3 | 0 -1000 | 0 - 500 | 0 - 1000 | 0 - 100 | 500+50 |
| М4100/4 | 0 -1000 | 0 - 1000 | 0 - 1000 | 0 - 200 | 1000+100 |
| М4100/5 | 0 - 2000 | 0 - 3000 | 0 - 2000 | 0 - 1000 | 2500+250 |
Комплектация

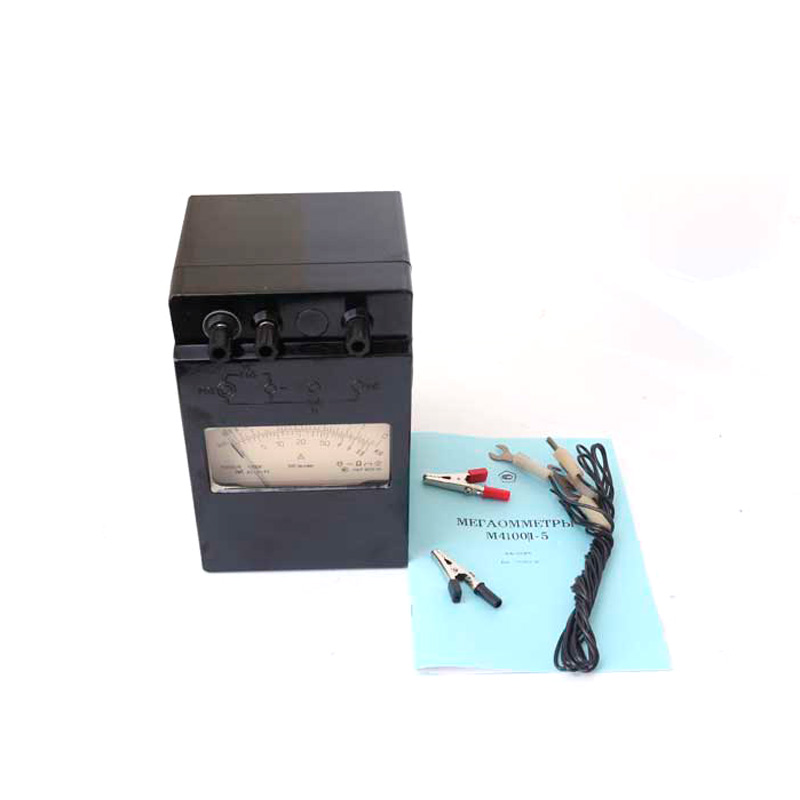

В стандартный набор поставки мегаомметра М4100/1-5 входит
- Паспорт - 1 экз.
- Соединительные провода:
- для приборов М4100/1 - 4 - 2 шт.
- для приборов М4100/5 - 3 шт.
Модификации
Мегаомметр изготавливается в двух типосиполнениях:
- М4100/1,
- М4100/2,
- М4100/3,
- М4100/4,
- М4100/5.
