Описание

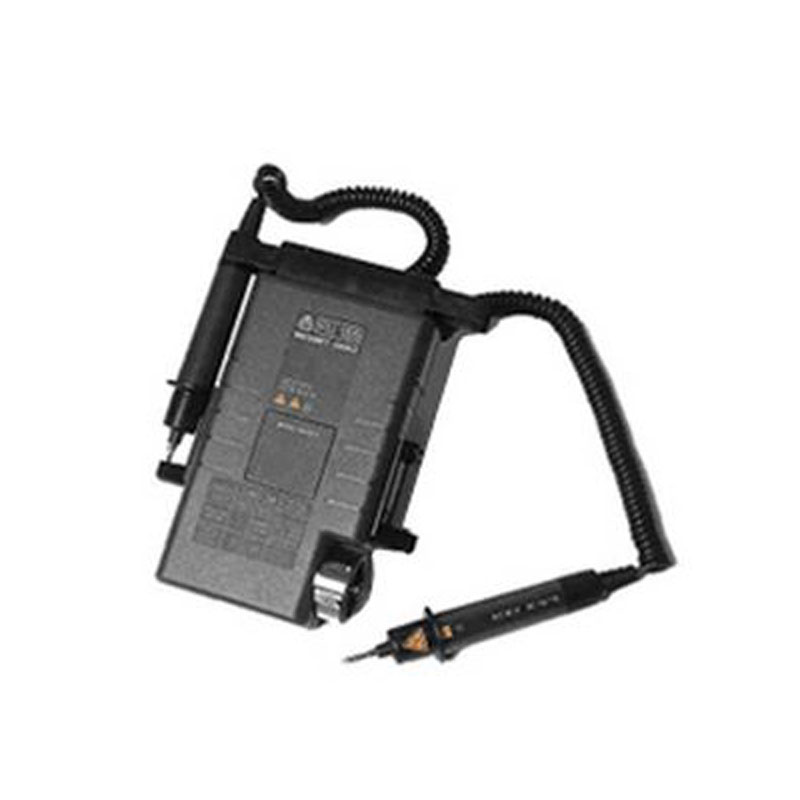

Цифровой мегаомметр PU186 – это прибор для измерения сопротивления изоляции электрических цепей и сопротивления защитного провода, не находящихся под напряжением, а также для измерения напряжения постоянного и переменного тока.
О приборе
Представленный цифровой мегаомметр предназначается для снятия измерений сопротивления изоляции электроцепей и значения сопротивления защитного провода, который на момент измерения не находится под напряжением, и для снятия показаний напряжения переменного (sin – формы кривой) и постоянного тока. Прибор находит свое применение в различных отраслях промышленности и с/х, кроме рудников, шахт и др. производств, в которых существует опасность взрыва газа или пыли.
По своим условиям применения и условиям транспортировки прибор относят ко второй группе по ГОСТу № 22261-94. Значения влияющих величин в различных условиях нахождения прибора представлены в нижеследующей таблице.
Преимущества данного мегаомметра
- Легкий вес и небольшие габариты.
- Высокий уровень испытательного напряжения.
- При фиксации постороннего напряжения аппарат блокирует протекающие измерения.
- Индикация измеряемых величин – цифровая.
- Длительный срок работы без подзарядки от аккумулятора или элементов питания.
- Гарантия на 365 дней с момента ввода мегаомметра в эксплуатацию.
Характеристики
|
Величина, оказывающая влияние |
Значение влияющей величины |
|||||
|
в обычных условиях применения |
в условиях работы |
в условиях транспортировки |
||||
|
Нижняя граница |
Верхняя граница |
Нижняя граница |
Верхняя граница |
Нижняя граница |
Верхняя граница |
|
|
Т воздуха,°С |
21 |
25 |
5 |
40 |
минус 20 |
50 |
|
Влажность (относительная) воздуха, в % |
45 |
55 |
— |
80 при 23 °С |
— |
90 при 30 °С |
|
Атмосферное давление, (миллиметров ртутного столба), kPa |
84 (630) |
106,7 (800) |
70 (525) |
106,7 (800) |
70 (525) |
106,7 (800) |
|
Внешнее воздействие магнитного поля |
Магнитное поле Земли |
— |
0,5 мТл |
— |
||
|
Частота переменного напряжения, который находится под измерением Гц |
45 |
65 |
45 |
500 |
— |
|
|
Тряска во время транспортировки: - количество ударов/ мин, максимальное; - ускорение, м/с2 ; - время воздействия, часов |
— |
80
— — |
120
30 1 |
|||
Техническое описание и характеристики
- Питание прибора производится от эл-тов питания или аккумуляторов, зарядка аккумуляторов предусмотрена в самом приборе.
- Диапазоны измерений, номинальные значения испытательного напряжения, значения ступеней квантования (единица младшего разряда – ЕМР) указаны в таблице:
|
Измеряемая величина |
Измеряемый диапазон |
Значение испытательного напряжения (номинальное), В |
Значение ступени квантования (номинальное) |
|
Изоляционное сопротивление |
0,1 – 19,99 МОм |
500 + 20 |
0,01 МОм |
|
5 – 199,9 МОм |
0,1 МОм |
||
|
50 – 1999 МОм |
1 МОм |
||
|
0,5 – 19,99 ГОм |
0,01 ГОм |
||
|
0,2 – 19,99 МОм |
1000 + 100 |
0,01 МОм |
|
|
10 – 199,9 МОм |
0,1 МОм |
||
|
100 – 1999 МОм |
1 МОм |
||
|
1 – 19,99 ГОм |
0,01 ГОм |
||
|
0,5 – 19,99 МОм |
2500 + 200 |
0,01 МОм |
|
|
20 – 199,9 МОм |
0,1 МОм |
||
|
200 – 1999 МОм |
1 МОм |
||
|
2 – 19,99 ГОм |
0,01 ГОм |
||
|
Значение сопротивления защитного провода, Ом |
0 – 10 |
> 5 В |
0,01 Ом |
|
Значение напряжения переменного и постоянного тока, В |
30 – 1000 |
- |
1 В |
- Предел допускаемой погрешности (основной) на всех диапазонах измерения равно ±(2% от Ах + 5 ЕМР), где Ах – значение измеряемой величины.
- Номинальное значение тока во время измерения сопротивления изоляции: (1,2 ± 0,1) мА.
- Ток короткого замыкания при измерении сопротивления изоляции не более 1,5 мА.
- Номинальный ток при измерении сопротивления защитного провода – (200 + 10) мА.
- Значение входного сопротивления при измерении напряжения – 500 кОм.
- Коэффициент гармоник измеряемого переменного напряжения не более – 1 %.
- Предел допускаемой погрешности (дополнительной) в рабочих условиях применения (за исключением влияния частоты измеряемого переменного напряжения) на всех диапазонах измерения равно ±(3% от Ах), где Ах – значение измеряемой величины.
- Предел допускаемой погрешности (дополнительной), вызванной влиянием частоты измеряемого переменного напряжения в рабочих условиях применения, равно ±(1,5 % от Ах), где Ах – значение измеряемой величины.
- Значение предела допускаемой дополнительной погрешности, вызванной наличием сопротивления утечки на измеряемом объекте на диапазоне 20 ГОм, равно ±(1,0 % от Ах), где Ах – значение измеряемой величины.
- Прибор обеспечивает блокировку режима измерения сопротивления изоляции при наличии на измеряемом объекте напряжения свыше 30 В.
- Прибор обеспечивает блокировку режима измерения сопротивления защитного провода при наличии на измеряемом объекте напряжения свыше 3 В.
- Выбор рода измеряемой величины, диапазона измерений и номинального значения испытательного напряжения производится вручную.
- Прибор обеспечивает автоматическое определение и индикацию вида (постоянное или переменное) и полярности (в случае измерения постоянного напряжения) напряжения на измеряемом объекте.
- Значение напряжения питания прибора 7,2 – 12 В.
- Ток потребления прибора не более 550 мА.
- Прибор при измерении напряжения выдерживает перегрузку значением 1200 В.
- Прибор при измерении сопротивления испытывает за 1 мин. воздействие постоянного напряжения в 600 В.
- Габаритные размеры прибора – 195 мм x 55 мм x 260 мм.
- Масса прибора без элементов питания – 0,5 кг.
Комплектация
Комплектация цифрового мегаомметра PU186
- Непосредственно прибор – 1 штука;
- Зажим изолированный по типу «крокодил» - 1 штука;
- Паспорт – 1 штука;
- Футляр – 1 штука;
- Дополнительно может быть поставлен комплект питания прибора – 8 NiCd или NiMH аккумуляторов.
