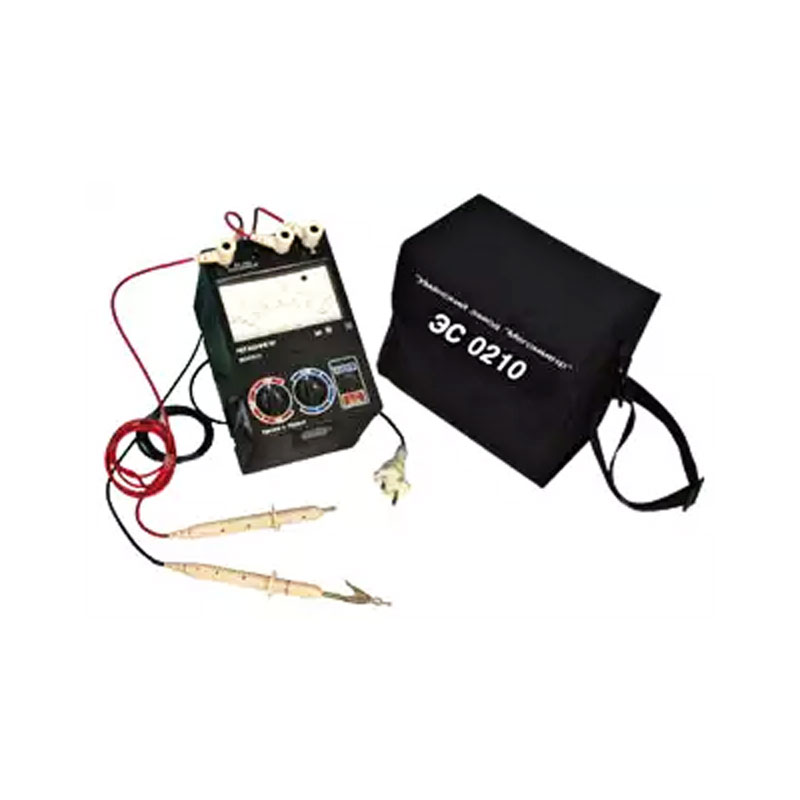

Мегаомметр ЭС0210, ЭС0210-Г

Голосов: 4
Цена по запросу
В наличии
Количество на складе:
20 шт.
Доставка
Срок доставки от 3 до 30 дней

Описание

Мегаомметр ЭС0210 и мегаомметр ЭС0210-Г относится к классу устройств для измерения электрических параметров электроцепей. Предложенный прибор рассчитан на измерение величины сопротивления изолятора электрической цепи, которая не находится под напряжением. Также при помощи этого устройства можно осуществлять контроль величины напряжения на контролируемом объекте постоянного варианта тока или переменного варианта тока. Отличительной характеристикой предложенного измерителя является возможность разрядки емкости объектов после завершения их измерения.

Особенности мегаомметров ЭС0210, ЭС0210-Г

Мегаомметр ЭС0210 во всех своих единицах реализованы в пластиковом корпусе, который надежно защищает все электронные компоненты. На переднюю панель прибора выведены отсчетный механизм со шкалой для измерений значений сопротивлений и значений напряжений, коммутационные гнезда для подключения к прибору измеряемого объекта. А также функциональные клавиши для регулировки управления ходом работы нашего омметра.

В самой нижней корпусной части этого прибора расположен небольшой отсек с коммутационными гнездами для установки плавких предохранителей и подключения шнура для питания.

Принцип работы мегаомметра

Работа измерительного прибора построена по принципиальной схеме измерения отношений с использованием логарифмической шкалы. Основными рабочими узлами прибора стали генератор (переменный ток), преобразовательное устройство, трансформатор и электронный измеритель.

ЭС0210 и ЭС0210-Г используется для формирования стабильного, постоянного измерительного показателя напряжения и реализован по принципиальной схеме, имея доступ к регулированию в рабочей цепи с переменным током. Для переключения напряжения выполняется изменение величины напряжения опорного типа на рабочем делителе.

Величина тока измерителя пропорциональна логарифму отношений эталонного и измеряемого сопротивлений и не зависит от величины оперативного напряжения.

Характеристики

Параметры

Значение

Вы можете производить вычисления сопротивления в таких промежутках показателей:

  • 0 МОм - 5 МОм
  • 0 МОм - 50 МОм
  • 50 МОм - 10 000 МОм
  • 500 МОм - 100 000 МОм

Величина диапазона измерений напряжения:

0…600 В

Класс рабочей точности у прибора:

Класс 2,5

Подача питания:

Стандартные 220 Вольт

Потребляемый показатель мощности (ВольтАмпер):

10 единиц

Рабочее положение прибора:

горизонтальное

Интервал установки показаний:

не больше 15 секунд

Режим рабочего состояния:

Прерывистый вариант

Полная масса прибора (включая шнуры коммутации и футляр):

2,795 килограмма

Размеры мегаомметра:

120х141х201 мм

Размер рабочей наработки до изнеможения:

В пределах 12 700 часов

Средний эксплуатационный срок службы:

не меньше 10-ти лет

Модификации

  • Мегаомметр ЭС0210
  • Мегаомметр ЭС0210-Г
