Описание

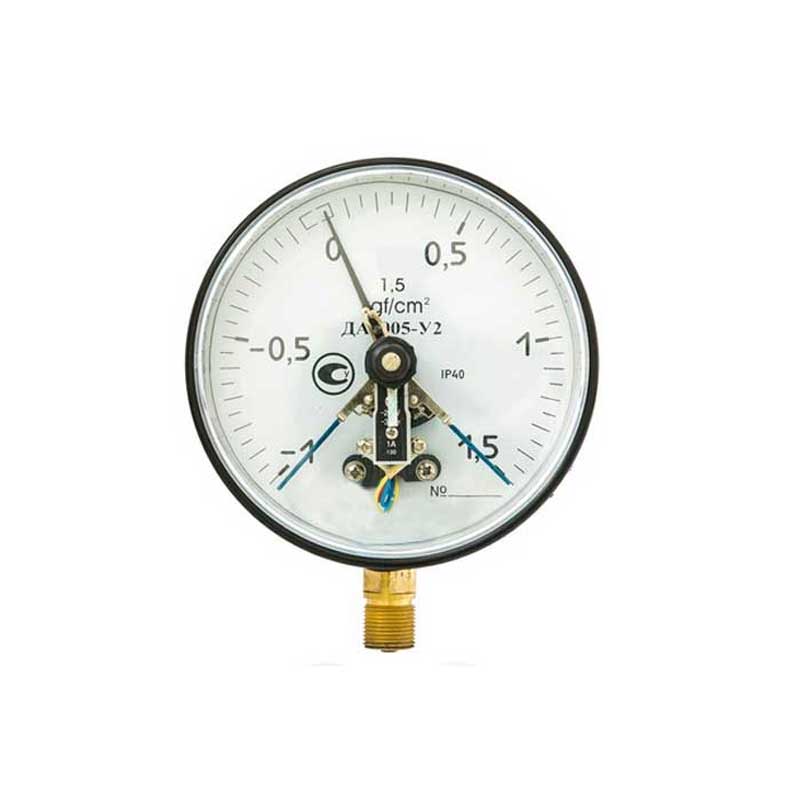

Мановакуумметр ДА2005-У2 предназначен для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара, газа неагрессивных к материалам деталей, контактирующих с измеряемой средой и сигнализации (замыкание / размыкание электрических цепей) при достижении заданного предела давления.
Модификации
Мановакуумметры изготавливаются в таких вариантах исполнения:
- с демпфером,
- с осевым штуцером (ОШ),
- с радиальным штуцером (РШ),
- с передним фланцем,
- с задним фланцем.
Конструктивное исполнение
Детали мановакуумметров изготовлены из:
- корпус - сталь,
- штуцер, трубчатая пружина - латунь, бронза,
- трибко-секторный механизм - бронза, латунь, нержавеющая сталь.
- стекло - органическое.
Чувствительным элементом мановакуумметров ДА2005-У2 является трубка Бурдона. Она и реагирует на изменение давления.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ с фланцем |
| Диаметр корпуса, мм | 150 |
| Резьба соединяющего штуцера | М20х1,5 |
| Класс точности | 1,5 (1,0) |
| Степень защиты | IP 40 (IP 54) |
| Виброзащищенность по ГОСТ 12997-84 | N2 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2, но от -50 до +60 °С |
| Диапазоны измеряемого давления, МПа | от -0,1 до 0.06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Исполнение сигнализирующего устройства по ГОСТ 2405-88 | V (III, IV, VI) |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,9 кг |
