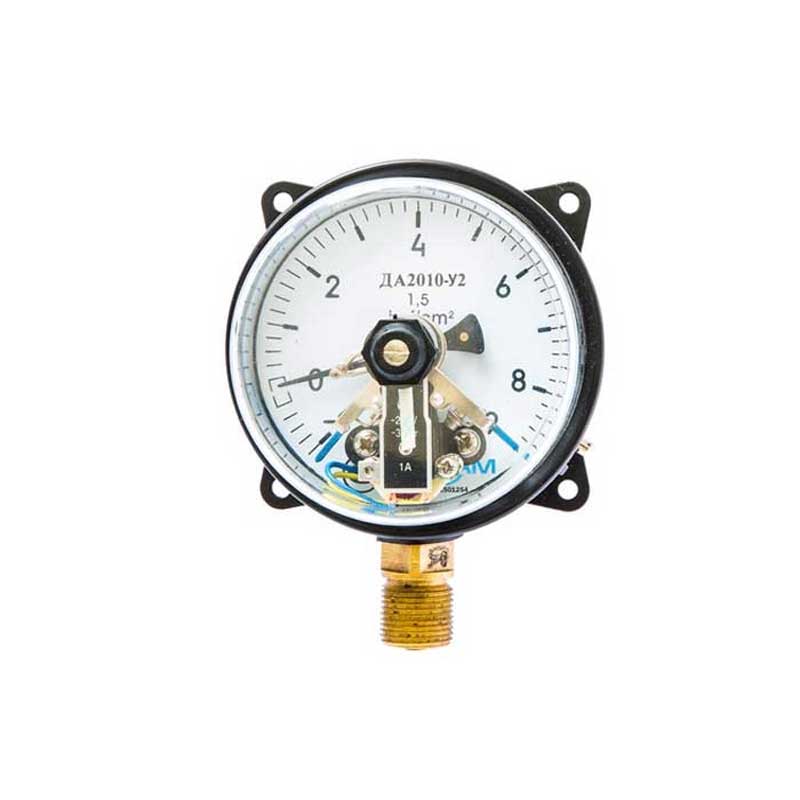

Мановакуумметр ДА2010-У2

Документация:
Паспорт(1.51 МБ)
Цена по запросу
Под заказ
Доставка
Срок доставки от 3 до 30 дней

Описание

Мановакуумметр ДА2010-У2 предназначены для измерения избыточного и вакуумметрического давления некристаллизующихся жидкостей, пара, газа неагрессивных к материалам деталей, контактирующих с измеряемой средой и сигнализации (замыкание / размыкание электрических цепей) при достижении заданного предела давления.

Модификации

Мановакуумметры изготавливаются в таких вариантах исполнения:

  • с демпфером,
  • с осевым штуцером (ОШ),
  • с радиальным штуцером (РШ),
  • с передним фланцем,
  • с задним фланцем.

Конструктивное исполнение

Детали мановакуумметра изготовлены из:

  • корпус - сталь,
  • штуцер, трубчатая пружина - латунь, бронза,
  • трибко-секторный механизм - бронза, латунь, нержавеющая сталь.
  • стекло - органическое.

Чувствительным элементом манометра мановакуумметра ДА2010-У2 является трубка Бурдона. Она и реагирует на изменение давления.

Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.

Характеристики

Технические характеристики
Параметры Значение
Базовое исполнение корпуса РШ, без фланца
Диаметр корпуса, мм 100
Резьба соединяющего штуцера М20х1,5
Класс точности 1,5 (1,0)
Степень защиты IP 40 (IP 54)
Виброзащищенность по ГОСТ 12997-84 N2
Устойчивость к климатическим воздействиям по ГОСТ15150-69 У2, но от -50 до +60 °С.
Диапазоны измеряемого давления, МПа от -0,1 до 0.06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4
Исполнение сигнализирующего устройства по ГОСТ 2405-88 V (III, IV, VI)
Средний срок службы изделия 12 лет
Гарантийный срок эксплуатации 1 год
Масса, не более 0,6 кг
