Описание

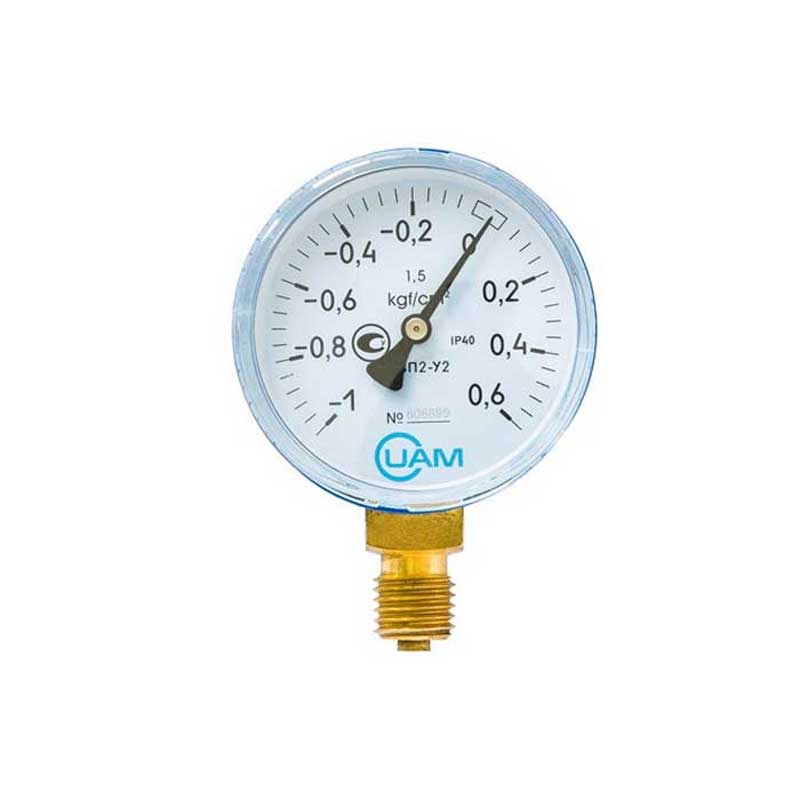

Мановакуумметр МВП2-У2 предназначен для измерения избыточного и вакуумметрического давления, некристаллизующихся жидкостей, пара, газа, кислорода, ацетилена, хладонов.
Конструктивное исполнение
Детали мановакуумметра изготовлены из:
- Корпус - сталь,
- Штуцер, трубчатая пружина - латунь, бронза,
- Трибко-секторный механизм - бронза, латунь,
- Стекло - органическое.
Чувствительный элемент мановакуумметра МВП2-У2 – трубка Бурдона. Она и реагирует на изменение давления.
Измеряемая среда должна быть неагрессивна, по отношению к медным сплавам.
Характеристики
| Параметры | Значение |
| Базовое исполнение корпуса | РШ, без фланца |
| Диаметр корпуса, мм | 63 |
| Резьба соединяющего штуцера | М12х1,5 (М10х1) |
| Класс точности | 2,5 (1,5) |
| Степень защиты | IP 40 |
| Виброзащищенность по ГОСТ 12997-84 | L3 |
| Устойчивость к климатическим воздействиям по ГОСТ15150-69 | У2 |
| Температура окружающей среды | от -50 до +60 °С |
| Диапазоны измеряемого давления, МПа | от -0,1 до 0.06; 0,15; 0,3; 0,5; 0,9; 1,5; 2,4 |
| Средний срок службы изделия | 12 лет |
| Гарантийный срок эксплуатации | 1 год |
| Масса, не более | 0,15 кг |
