Магнитные системы измерения линейного перемещения LIMES
Описание
Магнитные системы измерения линейного перемещения LIMES
Особенности:
- Легкий монтаж
- Отсутствие подвижных механических частей
- Работа в условиях загрязнения и влажности
- Разрешение до 0,005mm
Функциональные возможности

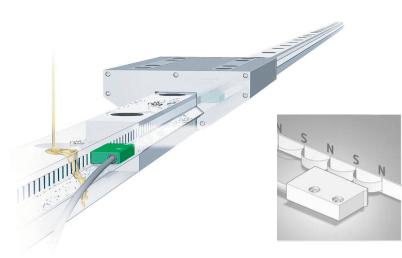

Системы LIMES применяются при необходимости измерения линейного перемещения. Конструкция состоит из датчика и магнитной ленты, на которой поочередно расположены полюса Север и Юг. Магнитный принцип измерения обеспечивает нечувствительность конструкции к грязи, маслу, влаге и т.д.
| Датчик | LIMES 1 | LIMES 2 |
| Напряжение питания | 24 V DC +/-20% | 24 V DC +/-20% |
| Подключение | Кабел 2m | Кабел 2m |
| Выход | push-pull или line-driver | push-pull или line-driver |
| Разрешение | 0.025mm lub 0.1mm | 0.005mm lub 0.02mm |
| Потребление тока | Max. 70 mA | Max. 70 mA |
| Выходные сигналы | A, Ā, B, B, I, Ī | A, Ā, B, B, I, Ī |
| Расстояние датчика от магнитной ленты | 0,1...1,0mm | 0,1...2,0mm |
| Погрешность установки | +/- 1mm (сбоку), +/-3o (угловая) | +/- 1mm (сбоку), +/-3o (угловая) |
| Точность измерения | +/-(0,1 + 0,3 x L)mm [L] = m | +/-(0,05 + 0,03 x L)mm [L] = m |
| Разброс параметров | +/- 1 импульс | +/- 1 импульс |
| Влажность | 100% rF, конденсат разрешается | 100% rF, конденсат разрешается |
| Рабочая температура | -10...+70 C | -10...+70 C |
| Степень защиты | IP67 | IP67 |
| Корпус | Пластик | Пластик |
| Кабель | PUR | PUR |
| Магнитная лента | LIMES B1 | LIMES B2 |
| Класс точности | 0,1mm | 0,1mm |
| Расстояние между полюсами | 2mm | 5mm |
| Ширина | 10mm | 10mm |
| Толщина | 1,7mm (с защитной лентой) | 1,7mm (с защитной лентой) |
| Коэффицент температурного расширения | (11+/-1) x10-6 / K | (11+/-1) x10-6 / K |
