Описание

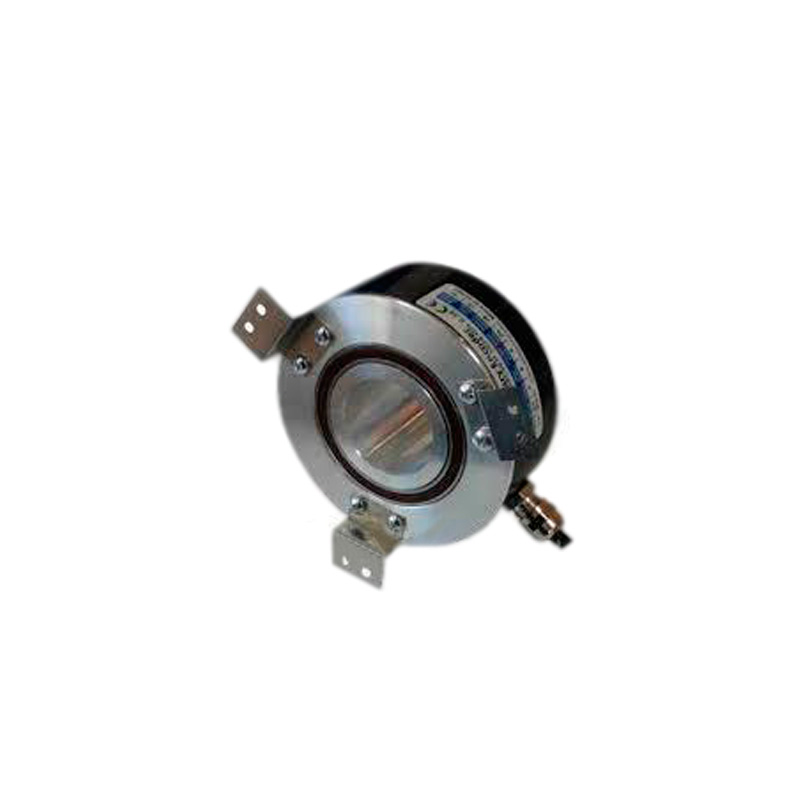

Инкрементальный энкодер с полым валом ARC H 100 предназначен для измерения положения или угла.
Область применения
Инкрементальные энкодеры используются в производственных установках, подъемниках, роботах, графопостроителях, обрезных станках, литьевых машинах, поворотных двухкоординатных столах, станках с ЧПУ и в другом оборудовании.
Особенности
- Оптический принцип измерений
- Инкрементальное измерение
- Диаметры вала от 30 до 42 мм
- Разрешение 1024 импульса
- Частота отклика 300 кГц
- Диаметр корпуса 100 мм
Характеристики
| Параметры | Значения |
| Рабочая температура | - 25 ...+85 °C |
| Температура хранения | - 40 ...+100 °C |
| Диаметр корпуса | 100 мм |
| Частота отклика | 300 кГц |
| Частота вращения | 6000 об/мин. макс |
| Диаметр вала | 30 мм, 32 мм, 38 мм, 40 мм, 42 мм |
| Напряжение питания | +5 В, +10...30 В пост. тока |
| Ток питания | 50 мA номинально |
| Тип выхода | Push Pull, TTL Line Driver, открытый коллектор (только оптич.) |
| Выходные сигналы | A, /A, B, /B, Z, /Z |
| Выходной ток | 100 мA макс. (каждый канал) |
| Подключение | 5 или 8 x 0,14 мм2 экранированный кабель |
