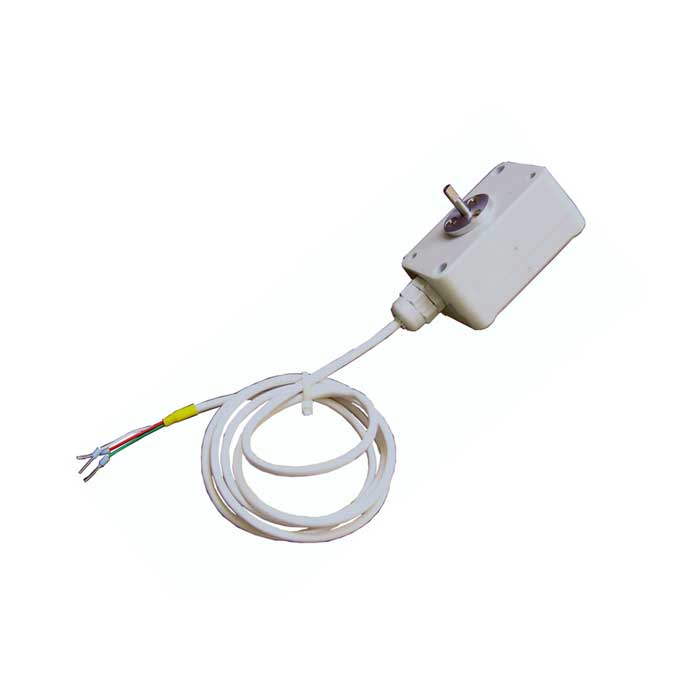

Энкодер Э4-8, Э4-16

Average: 8 (1 vote)

Энкодер Э4-8 и Э4-16 является оптоэлектронным датчиком для определения отрезков траектории, частоты вращения, позиционирования и тп.

Энкодер преобразовывает вращательное движение вала в электрические импульсы. Вращательный момент через передаточный трос передается на вал энкодера. На валу закреплен диск с отверстиями напротив оптопары. Вращаясь он перекрывает-открывает световой поток. Наличие-отсутствие светового потока преобразовывается в электрический сигнал. Выходным устройством прибора является транзистор NPN структуры с открытым коллектором. Это дает возможность легко согласовать энкодер с измерительными приборами, такими как счетчик импульсов, тахометры и пр.

Технические характеристики
Параметры Значения
Максимальные обороты 3000 об/мин
Разрешение 8 или 16 импульсов/об
Нагрузочное напряжение не более 20В
Нагрузочный ток не более 50 мА
Момент сопротивления 0,05/0,005 Н*м/кгс*см
Внешний диаметр вала 4 мм
Уровень
  • “Лог-0”
  • “Лог-1”
не более 0,4 В
U пит. В
Степень защиты IP52
Виброустойчивое исполнение 3 по ГОСТ 12997
Температура эксплуатации 0...60 С
Напряжение питания 12 В
Допустимое отклонение напряжения питания ±20%
Потребляемая мощность 0,24 Вт

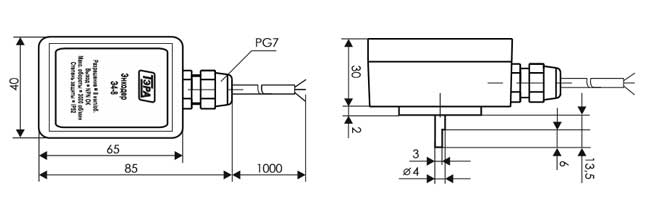

Схема габаритов энкодера
Схема габаритов энкодера
