Описание

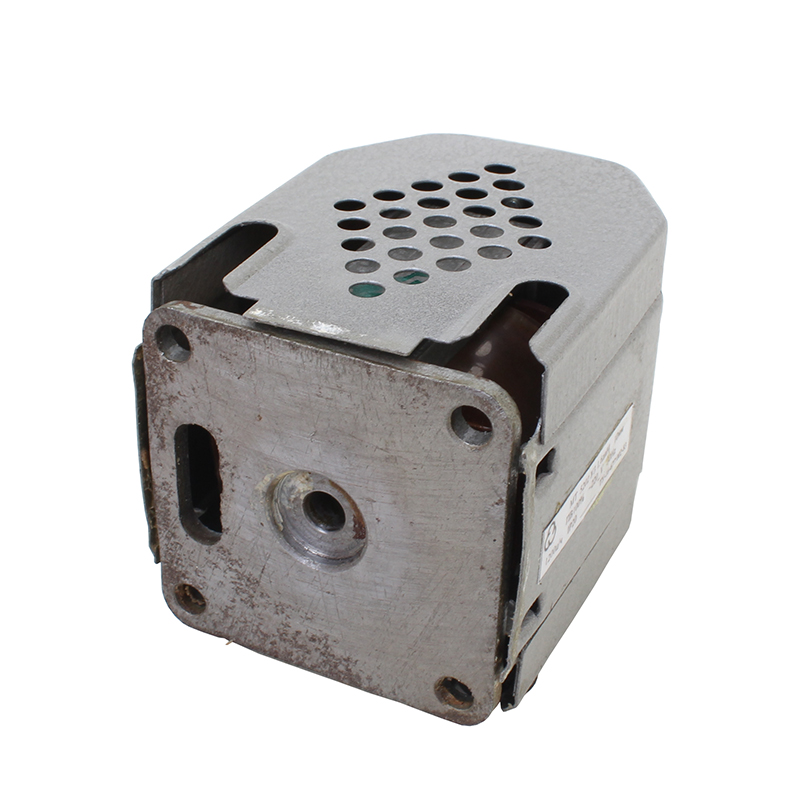

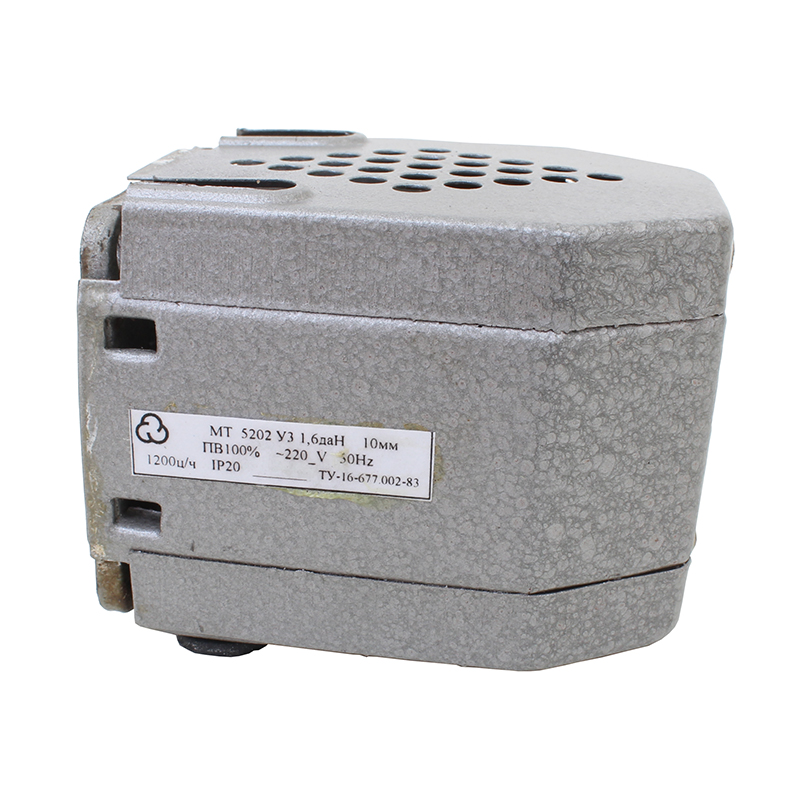

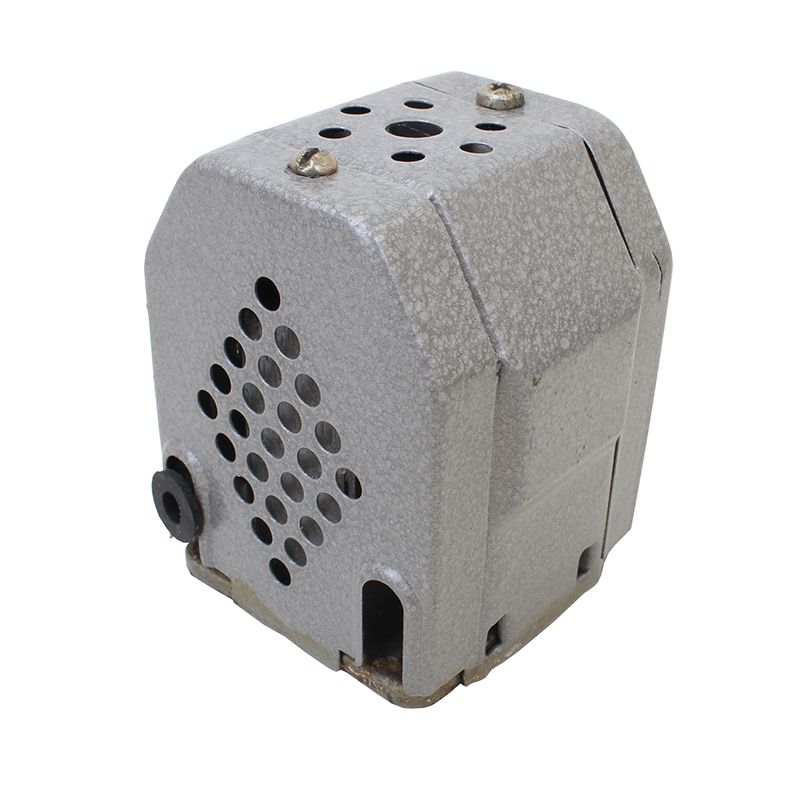

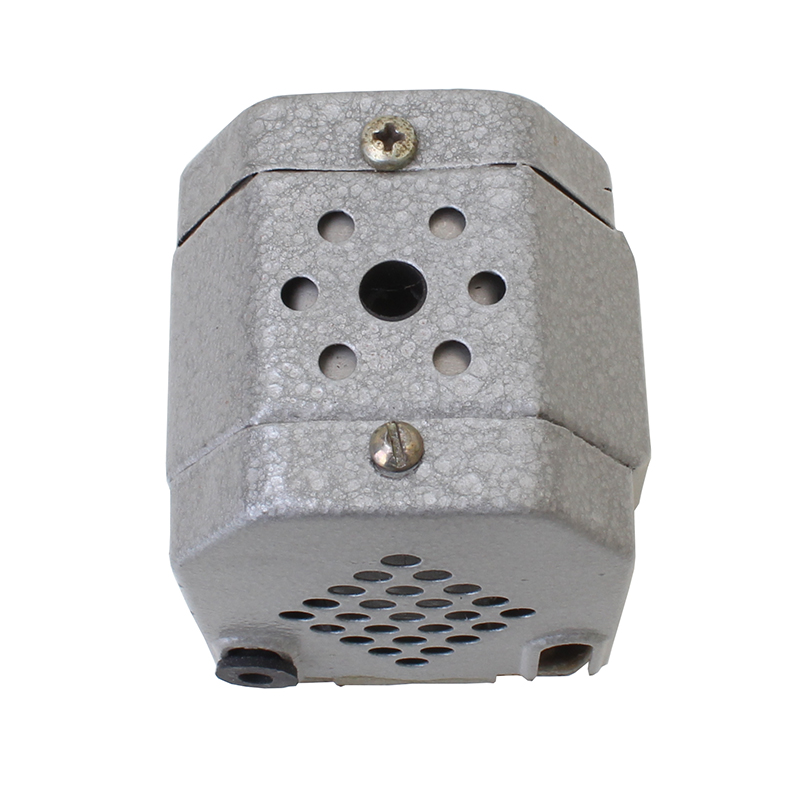

Электромагниты МТ 5202 переменного тока, однофазные, предназначенные для применения в качестве комплектующих изделий для дистанционного управления исполнительными механизмами различного промышленного назначения для эксплуатации в стационарном состоянии. Электромагниты рассчитаны для включения в сеть переменного тока частоты 50 и 60 Гц на номинальное рабочее напряжение до 660 В. Электромагниты выпускаются с гибкими выводами и контактными зажимами открытого и закрытого исполнения.
Электромагниты работают при значениях напряжения питающей сети от 0,9 до 1,1 номинального значения в продолжительном (ПВ=100%) и повторно – кратковременном (ПВ=15%; ПВ=40%) режимах.
Характеристики
| Тип: | МТ 5202 | ||
| Номинальный ход якоря, мм: | 5,0 (10,0) | ||
| Режим работы, ПВ%: | 100; 40; 15 | ||
| Номинальное тяговое усилие, Н: | |||
| ПВ 100% | 19 (16) | ||
| ПВ 40% | 21 (18) | ||
| ПВ 15% | 30 (25) | ||
| Время срабатывания, с: | |||
| ПВ 100% | 0,09 (0,110) | ||
| ПВ 40% | 0,10 (0,120) | ||
| ПВ 15% | 0,13 (0,160) | ||
| Время возврата, с: | 0,08 (0,10) | ||
| Номинальная частота включений, в час: | |||
| ПВ 100% | 3000 (1500) | ||
| ПВ 40% | 2000 (1000) | ||
| ПВ 15% | 1500(600) | ||
| Номинальная активная мощность, Вт: | |||
| ПВ 100% | 26 | ||
| ПВ 40% | 32 | ||
| ПВ 15% | 46 | ||
| Напряжение питания, В: | 24; 110; 220; 380 | ||
| Степень защиты: | IP00; IP20 | ||
| Условия эксплуатации: | УХЛ4; Т3; У3 | ||
| Рабочее положение: | горизонтальное, вертикальное | ||
| Габаритные размеры ШхДхВ, мм: | 67×67×90 | ||
| Масса, кг, не более: | 0,95 | ||
| В скобках указаны данные при номинальном ходе якоря 10,0 мм | |||
| Наименование: Электромагнит, МТ5202, МТ-5202. | |||
| МТ Х1 Х2 Х3 Х4 Х5 Х6 | ||
| МТ | Условное обозначение серии электромагнитов. | |
| Х1 | Цифра, определяющая габарит электромагнита: 5, 6. | |
| Х2 | Цифра, определяющая исполнение электромагнита по способу воздействия якоря на исполнительный механизм: 2 — толкающее. | |
| Х3 | Цифра, определяющая номинальный режим работы электромагнита: | |
| 0 – ПВ="100% (40%); | ||
| 1" – ПВ="15%. | ||
| Х4 | Цифра, определяющая исполнение электромагнита по роду защиты от окружающей среды: | |
| 1 – IP00; | ||
| 2 – IP20; | ||
| 3 – IP54. | ||
| Х5 | Буква, определяющая исполнение катушки: | |
| Г — с гибкими выводами; | ||
| К — с контактными зажимами. | ||
| Х6 | Буква, определяющая экспортное исполнение: | |
| Э — для стран с умеренным климатом; | ||
| Т — для стран с тропическим климатом. | ||
